申请日2016.04.16
公开(公告)日2016.12.21
IPC分类号F23G5/44
摘要
本实用新型公开了一种垃圾热解挤压污水环保处理装置。为了克服现有垃圾热解装置处理垃圾污水难，烟气水分分离处理难，影响垃圾热解效果和效率等不足，本实用新型所述污水汇输机构分别与垃圾挤出液导流机构、烟气腔、轮换沉淀池连接，所述轮换沉淀池分别与烘干机构、蒸发机构连接，该烘干机构、蒸发机构设于烟气腔，该烟气腔设于焚烧腔的外面。本实用新型用于垃圾焚烧热解处理，它能够较好地环保分离、处理垃圾污水，较好地环保分离处理垃圾热解烟气，较好地供应垃圾热解所需的热空气，使垃圾热解能够持续稳定，环保达标，有利于改善垃圾热解效果，降低热解成本，提高热解效益。
权利要求书

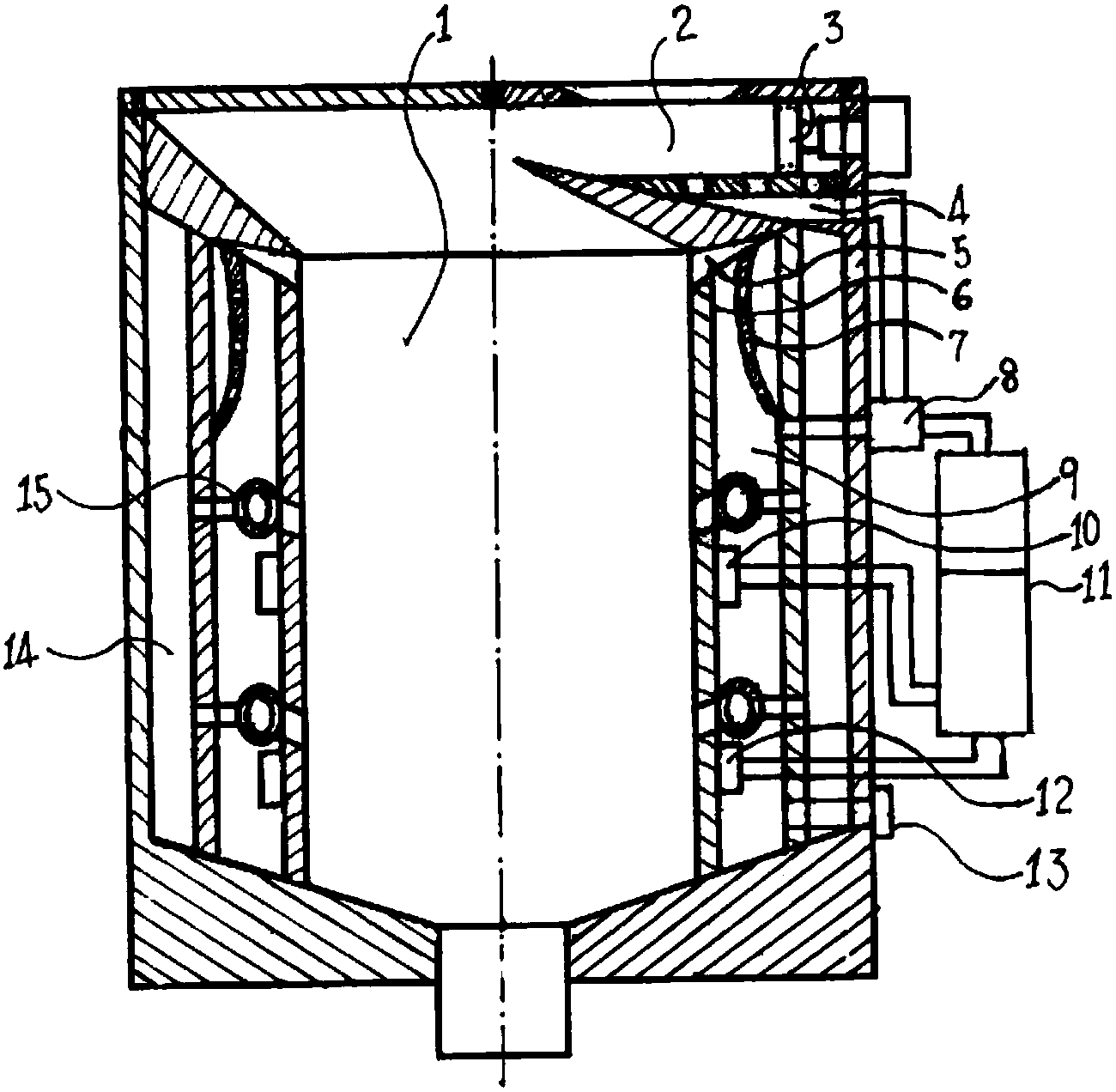

1.一种垃圾热解挤压污水环保处理装置，包括污水汇输机构(8)，其特征是，所述污水汇输机构(8)分别与垃圾挤出液导流机构(4)、烟气腔(9)、轮换沉淀池(11)连接，所述轮换沉淀池(11)分别与蒸发机构(10)、烘干机构(12)连接，该蒸发机构(10)、烘干机构(12)设于烟气腔(9)，该烟气腔(9)设于焚烧腔(1)的外面。
2.根据权利要求1所述的垃圾热解挤压污水环保处理装置，其特征是，所述垃圾挤出液导流机构(4)与垃圾输入通道(2)连通。
3.根据权利要求2所述的垃圾热解挤压污水环保处理装置，其特征是，在所述垃圾输入通道(2)设有能够推送垃圾、挤出垃圾水分、规范垃圾进入形态的推挤机构(3)。
4.根据权利要求3所述的垃圾热解挤压污水环保处理装置，其特征是， 所述垃圾输入通道(2)在垃圾推进方向的末端部的内径小于垃圾输入通道其他处的内径。
5.根据权利要求1所述的垃圾热解挤压污水环保处理装置，其特征是，在所述烟气腔(9)与焚烧腔(1)的隔壁(6)设有连通烟气腔(9)与焚烧腔(1)的烟气通道(5)。
6.根据权利要求5所述的垃圾热解挤压污水环保处理装置，其特征是，所述烟气通道(5)设置在隔壁(6)的上部，在所述烟气腔(9)的下部设有导烟机构(13)，该导烟机构(13)与烟气处理机构连接。
7.根据权利要求1所述的垃圾热解挤压污水环保处理装置，其特征是，在所述烟气腔(9)设有除湿板(7)。
8.根据权利要求7所述的垃圾热解挤压污水环保处理装置，其特征是，所述除湿板(7)具有通气口。
9.根据权利要求7所述的垃圾热解挤压污水环保处理装置，其特征是，所述除湿板(7)具有弧形表面，所述除湿板(7)由烟气腔(9)的上部弯曲倾斜向下连接烟气腔(9)的腔壁。
10.根据权利要求1所述的垃圾热解挤压污水环保处理装置，其特征是，在所述烟气腔(9)的外面设有热气腔(14)，该热气腔(14)与空气输送机构连接，所述热气腔(14)通过输气管(15)与焚烧腔(1)连通。
说明书
垃圾热解挤压污水环保处理装置
技术领域
本实用新型涉及一种垃圾热解装置，具体为一种垃圾热解挤压污水环保处理装置。
背景技术
垃圾焚烧热解是垃圾环保处理的主要方式。现有垃圾热解装置的不足之处是，不能对垃圾堆放、入炉挤压所产生的垃圾污水进行较好的环保处理，使垃圾热解难以持续稳定环保达标进行，而入炉前处理又费工费时，扩大了污染，增加了处理成本;另外，现有垃圾热解装置不能对烟气水分进行环保分离处理，不能较好地满足垃圾热解所需的热空气，影响垃圾热解持续稳定进行，影响热解效果和效益。
实用新型内容
本实用新型的目的就是针对上述不足，提供一种垃圾热解挤压污水环保处理装置，它能够较好地环保分离、处理垃圾污水，较好地环保分离处理垃圾热解烟气，较好地供应垃圾热解所需的热空气，使垃圾热解能够持续稳定，环保达标，有利于改善垃圾热解效果，降低热解成本，提高热解效益。
为达到上述目的，本实用新型的技术方案是，该垃圾热解挤压污水环保处理装置，包括污水汇输机构，所述污水汇输机构分别与垃圾挤出液导流机构、烟气腔、轮换沉淀池连接，所述轮换沉淀池分别与烘干机构、蒸发机构连接，该烘干机构、蒸发机构设置在烟气腔中，该烟气腔设于焚烧腔的外面。
所述垃圾挤出液导流机构与垃圾输入通道连通。
在所述垃圾输入通道设有能够推送垃圾、挤出垃圾水分、规范垃圾进入形态的推挤机构。
所述垃圾输入通道在垃圾推进方向的末端部的内径小于垃圾输入通道其他处的内径。
在所述烟气腔与焚烧腔的隔壁设有连通烟气腔与焚烧腔的烟气通道。
所述烟气通道设置在隔壁的上部，在所述烟气腔的下部设有导烟机构，该导烟机构与烟气处理机构连接。
在所述烟气腔设有除湿板。
所述除湿板具有通气口。
所述除湿板具有弧形表面，所述除湿板由烟气腔的上部弯曲倾斜向下连接烟气腔的腔壁。
在所述烟气腔的外面设有热气腔，该热气腔与空气输送机构连接，所述热气腔通过输气管与焚烧腔连通。
本实用新型用于垃圾焚烧热解处理，它能够较好地环保分离、处理垃圾污水，较好地环保分离处理垃圾热解烟气，较好地供应垃圾热解所需的热空气，使垃圾热解能够持续稳定，环保达标，有利于改善垃圾热解效果，降低热解成本，提高热解效益。
