申请日2016.04.16
公开(公告)日2016.11.23
IPC分类号C01G45/00
摘要
本实用新型涉及一种焦亚硫酸钠生产的废水利用装置，它包括燃烧室，燃烧室通过排气管连接到洗涤装置，洗涤装置通过气液分离装置，洗涤装置和气液分离装置的底部通过废液回收管连接到废液收集槽，气液分离装置的上部设置有废气出口，所述的废液收集槽通过输液管连接到pH调节槽，且此段输液管上设置有第一液泵，pH调节槽连接有补酸管，且补酸管上设置有补酸控制阀，pH调节槽通过输液管连接到碳酸锰矿泡装置，且此段输液管上设置有第二液泵;本实用新型可以对弱酸性的废水通过添加酸的方式提高其酸性，并用于与碳酸锰生产的碳酸锰矿泡步骤，使废水进行再利用，减少处理成本的同时能再次运用，极大的提高废水的价值，使其变废为宝。
权利要求书
1.一种焦亚硫酸钠生产的废水利用装置，它包括燃烧室(1)，其特征在于，所述的燃烧室(1)通过排气管(3)连接到洗涤装置(2)，所述的洗涤装置(2)通过气液分离装置(4)，所述的洗涤装置(2)和气液分离装置(4)的底部通过废液回收管(6)连接到废液收集槽(7)，所述的气液分离装置(4)的上部设置有废气出口(5)，所述的废液收集槽(7)通过输液管(14)连接到pH调节槽(9)，且此段输液管(14)上设置有第一液泵(8)，所述的pH调节槽(9)连接有补酸管(11)，且补酸管(11)上设置有补酸控制阀(10)，pH调节槽(9)通过输液管(14)连接到碳酸锰矿泡装置(13)，且此段输液管(14)上设置有第二液泵(12)。
2.根据权利要求1所述的一种焦亚硫酸钠生产的废水利用装置，其特征在于，所述的洗涤装置(2)包括通过排气管(3)与燃烧室(1)连接的洗涤桶(201)，所述的洗涤桶(201)的上方通过排气管(3)连接到气液分离装置(4)，下方通过废液回收管(6)连接到废液收集槽(7)，侧面连接有进液管(203)，且进液管(203)上设置有进液阀(204)，所述的洗涤桶(201)内部设置有挡砂网板(202)，且挡砂网板(202)位于进液管(203)进口的下方。
3.根据权利要求1所述的一种焦亚硫酸钠生产的废水利用装置，其特征在于，所述的废液收集槽(7)包括连接有废液回收管(6)的槽体(701)，所述的槽体(701)的侧部连接有输液管(14)，槽体(701)的内部设置有过滤网(702)，且过滤网(702)高于输液管(14)的接口处。
4.根据权利要求1所述的一种焦亚硫酸钠生产的废水利用装置，其特征在于，所述的气液分离装置(4)包括不少于两个通过通气管(402)连接的喷淋塔(401)，且每个喷淋塔(401)的下方均通过废液回收管(6)连接到废液收集槽(7)。
说明书
一种焦亚硫酸钠生产的废水利用装置
技术领域
本实用新型涉及焦亚硫酸钠生产领域，具体为一种焦亚硫酸钠生产的废水利用装置。
背景技术
现有的焦亚硫酸钠的生产大多都是使硫磺在燃烧室中进行燃烧，在生产的过程中，会产生二氧化硫气体和水蒸气，先需要将其变成二氧化硫废气和弱酸性的废水，因此需要对其废水和废气进行处理。
而现有的焦亚硫酸钠生产时产生的弱酸水腐蚀性严重，不能直排，有能力有规模或者有条件的工厂可能会建立环保处理设施，用石灰或烧碱进行处理，或通过工业园区专业环保处理公司进行处理，但投入及运行成本高，给公司成本造成巨大压力，对于没能力的小企业为了节省成本，可能只能采取偷排形式，造成环境污染。
实用新型内容
本实用新型的目的是提供一种焦亚硫酸钠生产的废水利用装置，可以对弱酸性的废水通过添加酸的方式提高其酸性，并用于与碳酸锰生产的碳酸锰矿泡步骤，使废水进行再利用，减少处理成本的同时能再次运用，极大的提高废水的价值，使其变废为宝。

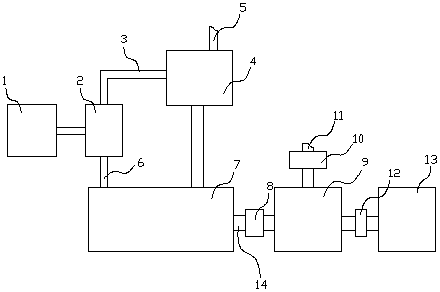

为了实现以上目的，本实用新型采用的技术方案为：一种焦亚硫酸钠生产的废水利用装置，它包括燃烧室(1)，所述的燃烧室(1)通过排气管(3)连接到洗涤装置(2)，所述的洗涤装置(2)通过气液分离装置(4)，所述的洗涤装置(2)和气液分离装置(4)的底部通过废液回收管(6)连接到废液收集槽(7)，所述的气液分离装置(4)的上部设置有废气出口(5)，所述的废液收集槽(7)通过输液管(14)连接到pH调节槽(9)，且此段输液管(14)上设置有第一液泵(8)，所述的pH调节槽(9)连接有补酸管(11)，且补酸管(11)上设置有补酸控制阀(10)，pH调节槽(9)通过输液管(14)连接到碳酸锰矿泡装置(13)，且此段输液管(14)上设置有第二液泵(12)。
进一步的，所述的洗涤装置(2)包括通过排气管(3)与燃烧室(1)连接的洗涤桶(201)，所述的洗涤桶(201)的上方通过排气管(3)连接到气液分离装置(4)，下方通过废液回收管(6)连接到废液收集槽(7)，侧面连接有进液管(203)，且进液管(203)上设置有进液阀(204)，所述的洗涤桶(201)内部设置有挡砂网板(202)，且挡砂网板(202)位于进液管(203)进口的下方。
进一步的，所述的废液收集槽(7)包括连接有废液回收管(6)的槽体(701)，所述的槽体(701)的侧部连接有输液管(14)，槽体(701)的内部设置有过滤网(702)，且过滤网(702)高于输液管(14)的接口处。
进一步的，所述的气液分离装置(4)包括不少于两个通过通气管(402)连接的喷淋塔(401)，且每个喷淋塔(401)的下方均通过废液回收管(6)连接到废液收集槽(7)。
本实用新型的有益效果为：
1、可以对弱酸性的废水进行收集，并通过添加硫酸的方式提高其酸性，并用于与碳酸锰生产的碳酸锰矿泡步骤，使废水进行再利用，减少处理成本的同时能再次运用，极大的提高废水的价值，使其变废为宝。
2、洗涤装置的设计，结构简单，便于洗涤，可以将废气中含有的固体颗粒冲洗出来，同时通过挡砂网板的设计，防止固体颗粒进入到进液管中，进而可以有效的防止进液管堵塞。
3、废液收集槽的结构设计，可以防止固体颗粒进入到输液管中，进而不会影响碳酸锰矿的纯度。
4、气液分离装置采用多级喷淋塔的结构进行，分离效果良好，可以将废气中的水蒸气等完全液化。
