申请日2016.04.16
公开(公告)日2016.09.21
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理领域，目的是提供一种造纸污泥压滤水处理用中心布水器。一种造纸污泥压滤水处理用中心布水器，包括：反应罐体，布水器;所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。该造纸污泥压滤水处理用中心布水器布水效果较好，适用于造纸污泥压滤水处理。
权利要求书
1.一种造纸污泥压滤水处理用中心布水器，包括：反应罐体，布水器;其特征是，所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。
2.根据权利要求1所述的造纸污泥压滤水处理用中心布水器，其特征是，所述的布水器还包括：进口端设有污水管且与底板下端连接的脉冲水泵;脉冲水泵的出口端与主进水孔连通。
3.根据权利要求1或2所述的造纸污泥压滤水处理用中心布水器，其特征是，所述的侧进水孔的內端低于外端。
说明书
造纸污泥压滤水处理用中心布水器
技术领域
本实用新型涉及污水处理领域，尤其是一种造纸污泥压滤水处理用中心布水器。
背景技术
中国专利申请号 201210271294.2的实用新型公开了一种布水器，涉及一种水处理设备构配件，特别是涉及一种布水器。包括有连接环、上环板、散水板、 散水孔、网筒、立柱、定位圈、网板和下环板;该布水器存在布水效果较差，不适用于造纸污泥压滤水处理的不足;因此，设计一种布水效果较好，适用于造纸污泥压滤水处理的造纸污泥压滤水处理用中心布水器，成为亟待解决的问题。
实用新型内容
本实用新型的目的是为了克服目前的布水器存在布水效果较差，不适用于造纸污泥压滤水处理的不足，提供一种布水效果较好，适用于造纸污泥压滤水处理的造纸污泥压滤水处理用中心布水器。
本实用新型的具体技术方案是：

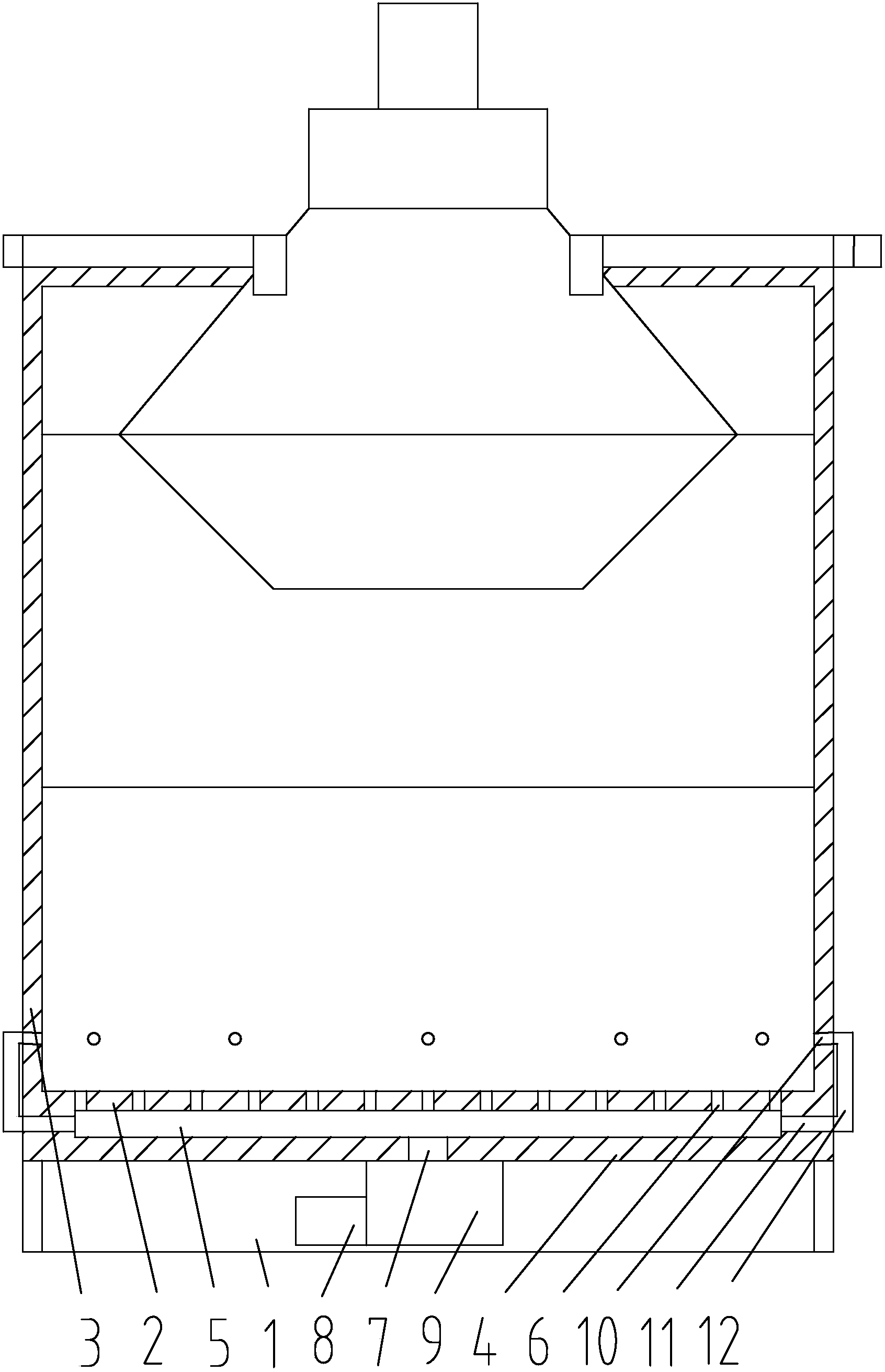

一种造纸污泥压滤水处理用中心布水器，包括：反应罐体，布水器;所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。造纸污泥压滤水处理用中心布水器使用时，从主进水孔进入的污泥压滤水经水腔分别从底进水孔组和若干个侧进水道进入反应罐体均匀分布。该造纸污泥压滤水处理用中心布水器布水效果较好，适用于造纸污泥压滤水处理。
作为优选，所述的布水器还包括：进口端设有污水管且与底板下端连接的脉冲水泵;脉冲水泵的出口端与主进水孔连通。脉冲水泵的流量有脉动，压力也不同变换，能提高造纸污泥压滤水处理效率。
作为优选，所述的侧进水孔的內端低于外端。利于与从底进水孔组进入的污泥压滤水混合提高布水平稳性。
与现有技术相比，本实用新型的有益效果是：该造纸污泥压滤水处理用中心布水器布水器效果较好，适用于造纸污泥压滤水处理。脉冲水泵的流量有脉动，压力也不同变换，能提高造纸污泥压滤水处理效率。侧进水孔的內端低于外端，利于与从底进水孔组进入的污泥压滤水混合提高布水平稳性。
