申请日2016.04.16
公开(公告)日2016.09.21
IPC分类号C02F3/28
摘要
本实用新型涉及污水处理领域，目的是提供一种造纸污泥压滤水处理用UASB反应器。一种造纸污泥压滤水处理用UASB反应器，包括：反应罐体，设于反应罐体上端的三相分离器，布水器;所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。该造纸污泥压滤水处理用UASB反应器使UASB反应平稳，造纸污泥压滤水处理效果较好。
权利要求书

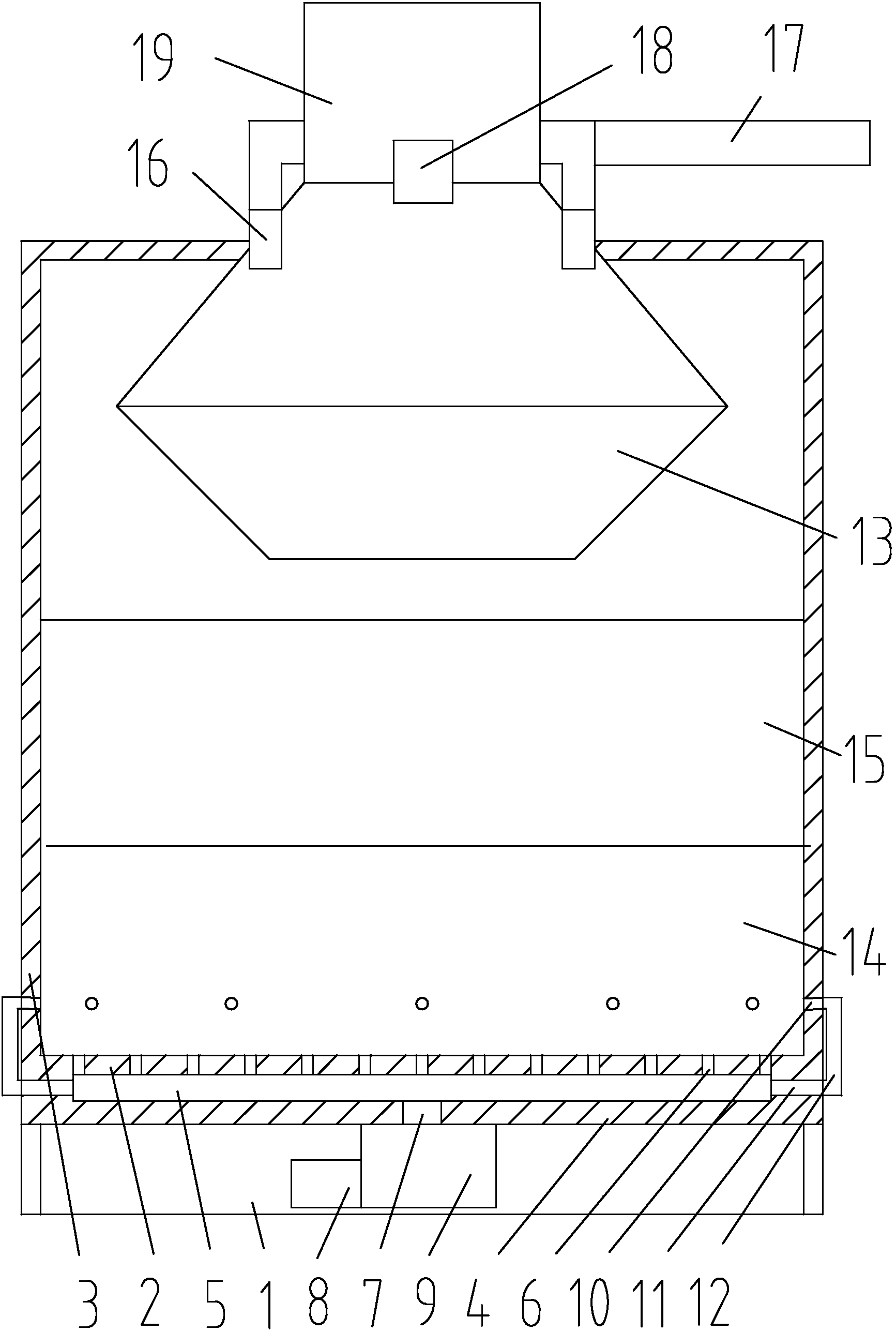

1.一种造纸污泥压滤水处理用UASB反应器，包括：反应罐体，设于反应罐体上端的三相分离器，布水器;其特征是，所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。
2.根据权利要求1所述的造纸污泥压滤水处理用UASB反应器，其特征是，所述的反应罐体设有污泥床区，设于污泥床区上侧的悬浮污泥区。
3.根据权利要求1所述的造纸污泥压滤水处理用UASB反应器，其特征是，所述的三相分离器上部设有若干个溢流出口和与溢流出口连通的溢流管;三相分离器顶端设有抽气机和沼气集气室。
4.根据权利要求1或2或3所述的造纸污泥压滤水处理用UASB反应器，其特征是，所述的布水器还包括：进口端设有污水管且与底板下端连接的脉冲水泵;脉冲水泵的出口端与主进水孔连通。
5.根据权利要求1或2或3所述的造纸污泥压滤水处理用UASB反应器，其特征是，所述的侧进水孔的內端低于外端。
说明书
造纸污泥压滤水处理用UASB反应器
技术领域
本实用新型涉及污水处理领域，尤其是一种造纸污泥压滤水处理用UASB反应器。
背景技术
UASB反应是一种处理污水的厌氧生物方法;中国专利申请号201320708711.5的实用新型公开了一种 UASB 厌氧反应器，包括罐体、三相分离器和顶盖，三相分离器设在罐体上端，罐体的下端还设有污水进水管和采样管，三相分离器内设有集气室，集气室的上端中间部位设有集水室，集气室的侧壁均匀设有若干排进气口，每个进气口的上端分别设有集气罩，集气罩的横截面呈倒 V形，进气口的下端设有倾斜向上的浮渣挡板，集水室的下端还连接有出水管，出水管的外端伸出罐体外，集气室的上端设有通气管。该UASB反应器存在UASB反应不够平稳，造纸污泥压滤水处理效果较差的不足;因此，设计一种UASB反应平稳，造纸污泥压滤水处理效果较好的造纸污泥压滤水处理用UASB反应器，成为亟待解决的问题。
实用新型内容
本实用新型的目的是为了克服目前的UASB反应器存在UASB反应不够平稳，造纸污泥压滤水处理效果较差的不足，提供一种UASB反应平稳，造纸污泥压滤水处理效果较好的造纸污泥压滤水处理用UASB反应器。
本实用新型的具体技术方案是：
一种造纸污泥压滤水处理用UASB反应器，包括：反应罐体，设于反应罐体上端的三相分离器，布水器;所述的反应罐体的底部设有隔板;布水器包括：隔板与反应罐体的侧围和底扳合围构成的水腔，隔板上端设有的与水腔连通的底进水孔组，底扳下端设有的与水腔连通的主进水孔，若干个侧进水道;侧进水道包括：设于反应罐体侧围的侧进水孔和位于侧进水孔下侧且內端与水腔连通的侧出水孔，连接管;侧进水孔的外端和侧出水孔的外端通过连接管连通。造纸污泥压滤水处理用UASB反应器使用时，脉冲水泵将从污水管进入的污泥压滤水经主进水孔、水腔分别从底进水孔组和十二个侧进水道进入反应罐体均匀分布，并进入三相分离器进行分离。该造纸污泥压滤水处理用UASB反应器使UASB反应平稳，造纸污泥压滤水处理效果较好。
作为优选，所述的反应罐体设有污泥床区，设于污泥床区上侧的悬浮污泥区。利于提高三相分离器的分离效果和效率。
作为优选，所述的三相分离器上部设有若干个溢流出口和与溢流出口连通的溢流管;三相分离器顶端设有抽气机和沼气集气室。三相分离器分离出的沼气进入沼气集气室收集，抽气机能提高沼气收集的效果和效率;分离出的水从溢流出口溢出并经溢流管流出。
作为优选，所述的布水器还包括：进口端设有污水管且与底板下端连接的脉冲水泵;脉冲水泵的出口端与主进水孔连通。脉冲水泵的流量有脉动，压力也不同变换，能提高造纸污泥压滤水处理效率。
作为优选，所述的侧进水孔的內端低于外端。利于与从底进水孔组进入的污泥压滤水混合提高布水平稳性。
与现有技术相比，本实用新型的有益效果是：该造纸污泥压滤水处理用UASB反应器使UASB反应平稳，造纸污泥压滤水处理效果较好。反应罐体设有污泥床区，设于污泥床区上侧的悬浮污泥区，利于提高三相分离器的分离效果和效率。三相分离器分离出的沼气进入沼气集气室收集，抽气机能提高沼气收集的效果和效率;分离出的水从溢流出口溢出并经溢流管流出。脉冲水泵的流量有脉动，压力也不同变换，能提高造纸污泥压滤水处理效率。侧进水孔的內端低于外端，利于与从底进水孔组进入的污泥压滤水混合提高布水平稳性。
