申请日2016.05.23
公开(公告)日2017.01.25
IPC分类号B08B1/00; C02F1/463
摘要
本实用新型公开了一种具有机械除垢功能的水处理系统，包括配有进、出水口的反应罐体，反应罐体内设有电极组，反应罐体的中心设有电极组的阳极，环绕阳极设有电极组的阴极，阳极和阴极经控制系统连接直流电源的正、负极，还包括设于反应罐体内的弹性刮刀，弹性刮刀包括转轴和环绕转轴均匀布置的若干个刀片，转轴为所述阳极，刀片的刀刃朝向并抵靠在反应罐体的内壁上，刀片与转轴之间通过弹簧连接，转轴旋转时，刀片刮除反应罐体上的水垢。本实用新型，通过弹性刮刀装置以及循环管路自带循环水体中的杀菌成分，不仅解决了除去水体中水垢和细菌的问题，还有效除去了反应装置中用于除垢的电极组上积累的水垢，且结构简单，成本低廉。

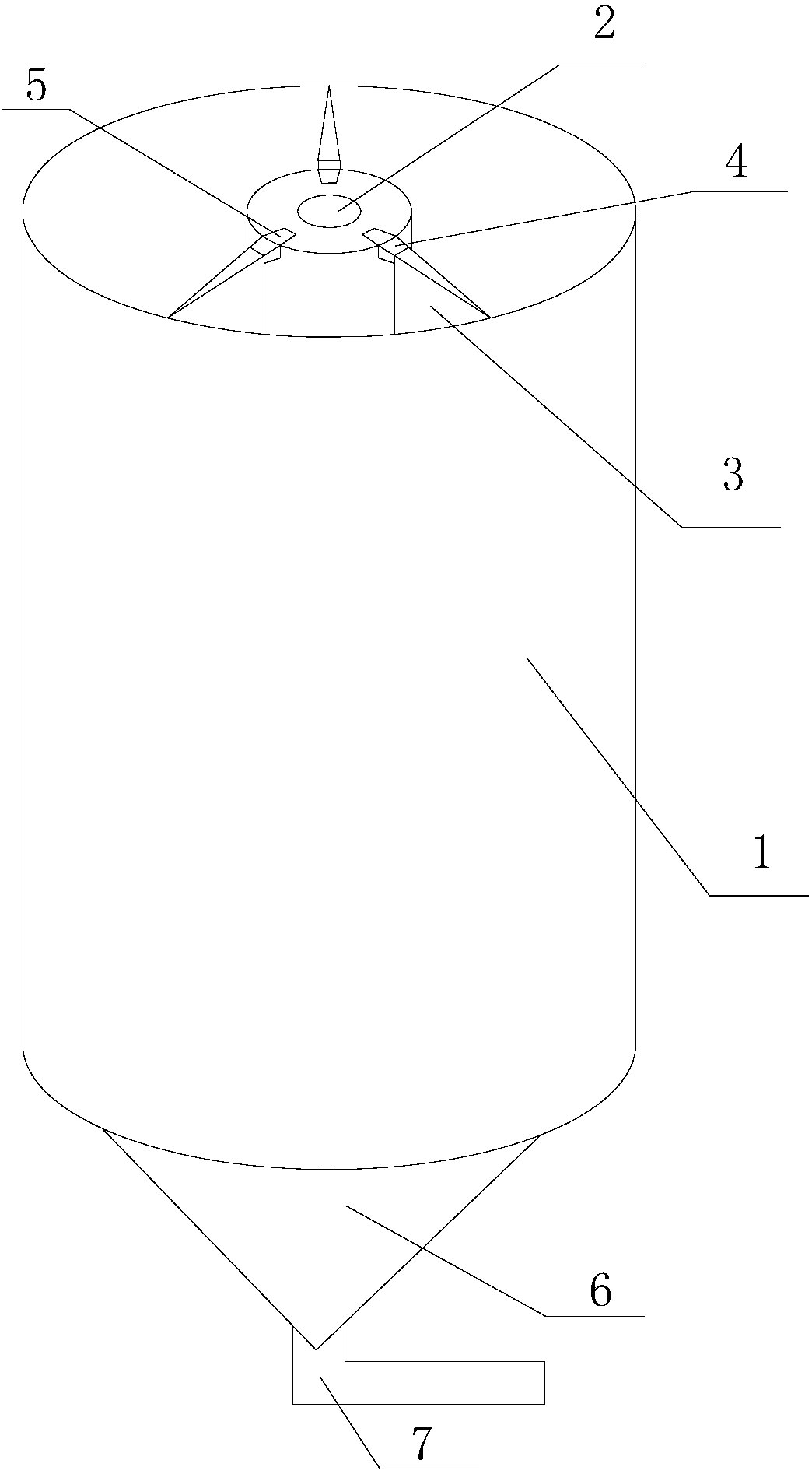

摘要附图
权利要求书
1.一种具有机械除垢功能的水处理系统，包括配有进、出水口的反应罐体，所述反应罐体内设有电极组，所述反应罐体的中心设有所述电极组的阳极，环绕所述阳极设有所述电极组的阴极，所述阳极和阴极经控制系统连接直流电源的正、负极，其特征在于，还包括设于所述反应罐体内的弹性刮刀，所述弹性刮刀包括转轴和环绕所述转轴均匀布置的若干个刀片，所述转轴为所述阳极，所述刀片的刀刃朝向并抵靠在所述反应罐体的内壁上，所述刀片与所述转轴之间通过弹簧连接，所述转轴旋转时，所述刀片刮除所述反应罐体上的水垢。
2.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，所述转轴的外圆周面上设有若干个安装孔，所述弹簧的一端连接于所述安装孔内，另一端连接于所述刀片。
3.如权利要求2所述的具有机械除垢功能的水处理系统，其特征在于，所述刀片的数量为3个，且所述安装孔分别开设于所述转轴的顶部和底部，每个所述刀片分别对应设置在所述转轴的顶部和底部的各一个所述安装孔上。
4.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，还包括由管路连接的循环水冷却系统和旁路循环系统，所述反应罐体设于所述旁路循环系统上。
5.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，所述阴极自内而外依次包括基体、中间层和表面涂层，所述基体的材质为钛板，所述表面涂层的材质为贵金属氧化物。
6.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，所述阴极和阳极的极性定期互换。
7.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，还包括辅助电极，所述辅助电极设于所述反应罐体内，所述辅助电极为所 述电极组除垢。
8.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，所述反应罐体的底部设有锥形漏斗，所述锥形漏斗的底部设有电动排污阀。
9.如权利要求1所述的具有机械除垢功能的水处理系统，其特征在于，所述反应罐体的进水口处设有电导率监视装置，所述导电率监视装置根据循环水的电导率运算出水体的硬度值，并将数据经控制系统运算处理后，调整所述反应罐体的工作模式，所述反应罐体的出水口处设有余氯检测装置，所述余氯检测装置监测水体的余氯含量，并将数据经控制系统运算处理后，控制调整工作电流值。
说明书
一种具有机械除垢功能的水处理系统
技术领域
本实用新型涉及水处理装置，具体涉及一种具有机械除垢功能的水处理系统。
背景技术
水作为最为常用的冷却介质，我们习惯将循环使用的水称为循环冷却水。循环冷却水系统在其运行过程中逐渐被浓缩，系统会产生结垢现象。水垢的存在直接降低热交换效率，继而造成能源的浪费。
另一方面，循环水中的细菌和藻类微生物大量滋生繁殖，会阻碍热传导工作效率，同时引起设备腐蚀问题，而现有的循环水处理方法是向水体中投加化学药剂。然而，化学药剂会对设备、管道产生很严重的腐蚀作用，也会对环境造成污染。
因此目前需要研发出一种节能环保的水处理除垢杀菌装置。
实用新型内容
本实用新型所要解决的技术问题是现有的水处理设备缺少除垢功能的问题。
为了解决上述技术问题，本实用新型所采用的技术方案是提供一种具有机械除垢功能的水处理系统，包括配有进、出水口的反应罐体，所述反应罐体内设有电极组，所述反应罐体的中心设有所述电极组的阳极，环绕所述阳极设有所述电极组的阴极，所述阳极和阴极经控制系统连接直流电源的正、负极，还包括设于所述反应罐体内的弹性刮刀，所述弹性刮刀包括转轴和环绕所述转轴均匀布置的若干个刀片，所述转轴为所述阳极，所述刀片的刀刃朝向并抵靠在所述反应罐体的内壁上，所述刀片与所述转轴之间通过弹簧连接，所述转轴旋转时，所述刀片刮除所述反应罐体上的水垢。
在上述方案中，所述转轴的外圆周面上设有若干个安装孔，所述弹簧的一端连接于所述安装孔内，另一端连接于所述刀片。
在上述方案中，所述刀片的数量为3个，且所述安装孔分别开设于所述转轴的顶部和底部，每个所述刀片分别对应设置在所述转轴的顶部和底部的各一个所述安装孔上。
在上述方案中，还包括由管路连接的循环水冷却系统和旁路循环系统，所述反应罐体设于所述旁路循环系统上。
在上述方案中，所述阴极自内而外依次包括基体、中间层和表面涂层，所述基体的材质为钛板，所述表面涂层的材质为贵金属氧化物。
在上述方案中，所述阴极和阳极的极性定期互换。
在上述方案中，还包括辅助电极，所述辅助电极设于所述反应罐体内，所述辅助电极为所述电极组除垢。
在上述方案中，所述反应罐体的底部设有锥形漏斗，所述锥形漏斗的底部设有电动排污阀。
在上述方案中，所述反应罐体的进水口处设有电导率监视装置，所述导电率监视装置根据循环水的电导率运算出水体的硬度值，并将数据经控制系统运算处理后，调整所述反应罐体的工作模式，所述反应罐体的出水口处设有余氯检测装置，所述余氯检测装置监测水体的余氯含量，并将数据经控制系统运算处理后，控制调整工作电流值。
本实用新型，通过弹性刮刀装置以及循环管路自带循环水体中的杀菌成分，不仅解决了除去水体中水垢和细菌的问题，还有效除去了反应装置中用于除垢的电极组上积累的水垢，且结构简单，成本低廉。
