申请日2016.04.07
公开(公告)日2016.08.03
IPC分类号E03F5/22
摘要
本发明揭示了一种污水提升系统，污水容器内连通有污水泵管，所述污水泵管连接有污水泵，所述的污水容器上方设有容器盖，所述容器盖下表面设有向下延伸的中空柱状结构，所述容器盖上设有与中空柱状结构内部连通的软管，所述软管末端设有气压传感器，所述传感器输出液位信号至控制器，所述控制器输出控制信号至污水泵。本发明的优点在于多传感器(气压、光电及浮球)组合使用，确保排水系统稳定运行;多种控制模式保证排水状况安全、可靠、及时;此外还具备远程报警提示且无臭味，噪音小，保护环境。
权利要求书
1.污水提升系统，污水容器内连通有污水泵管，所述污水泵管连接有污水泵，其特征在于：所述的污水容器上方设有容器盖，所述容器盖下表面设有向下延伸的中空柱状结构，所述容器盖上设有与中空柱状结构内部连通的软管，所述软管末端设有气压传感器，所述传感器输出液位信号至控制器，所述控制器输出控制信号至污水泵。
2.根据权利要求1所述的污水提升系统，其特征在于：所述的污水容器内设有光电水位传感器和浮球液位传感器，所述光电水位传感器和浮球液位传感器输出感应信号至控制器。
3.根据权利要求1或2所述的污水提升系统，其特征在于：所述控制器位于箱体内，所述箱体上设有显示和控制面板、蜂鸣器，所述控制输出报警信号至蜂鸣器、显示和控制面板。
4.根据权利要求1所述的污水提升系统，其特征在于：所述的控制器连接有通信单元，所述通信单元向终端服务器或移动终端发出水位信号。
5.一种基于权利要求1-4中任一项所述污水提升系统的控制方法，其特征在于：
步骤1、系统上电启动;
步骤2、气压传感器、光电水位传感器和浮球液位传感器实时采用水位信号;
步骤3、若传感器中的一个或两个采集到水位异常信号，则启动污水泵同时发出传感器异常报警信号，当采集到水位异常信号的传感器采集到水位降至预设安全水位后关闭污水泵;若所有传感器均采集到水位异常信号，则启动污水泵，当传感器再次采集到水位降至预设安全水位后关闭污水泵。
6.根据权利要求5所述的控制方法，其特征在于：若接触开关断开，则关闭气压传感器信号采集。
7.根据权利要求6所述的控制方法，其特征在于：所述步骤3中，若采集到水位异常信号后，系统启动一次液压缸或气缸，来回推拉一次推杆，若压力传感器的值大于预设阈值，则启动搅拌机构预设时间，并在完成搅拌后启动污水泵，若压力传感器的值不大于预设阈值，则直接启动污水泵。
说明书
污水提升系统及其控制方法
技术领域
本发明涉及污水处理领域，尤其涉及污水提升系统。
背景技术
随着社会的繁荣发展，各种地下建筑物的建设也日益增多，然而与之相配套的污水提升设施却显得相对滞后，目前普遍采用地下开挖污水池的传统做法，异味外溢、蚊蝇细菌滋生等问题是不可避免的，与国家倡导建设环保型社会极不相称。
目前，一体化污水提升装置由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升送至城市排污系统中。箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。这些污水提升装置的水位传感器需要置于污水中，会大大影响其使用寿命，易出现系统故障。
发明内容
本发明所要解决的技术问题是实现一种使用寿命长，安全、可靠、稳定的污水提升装置。

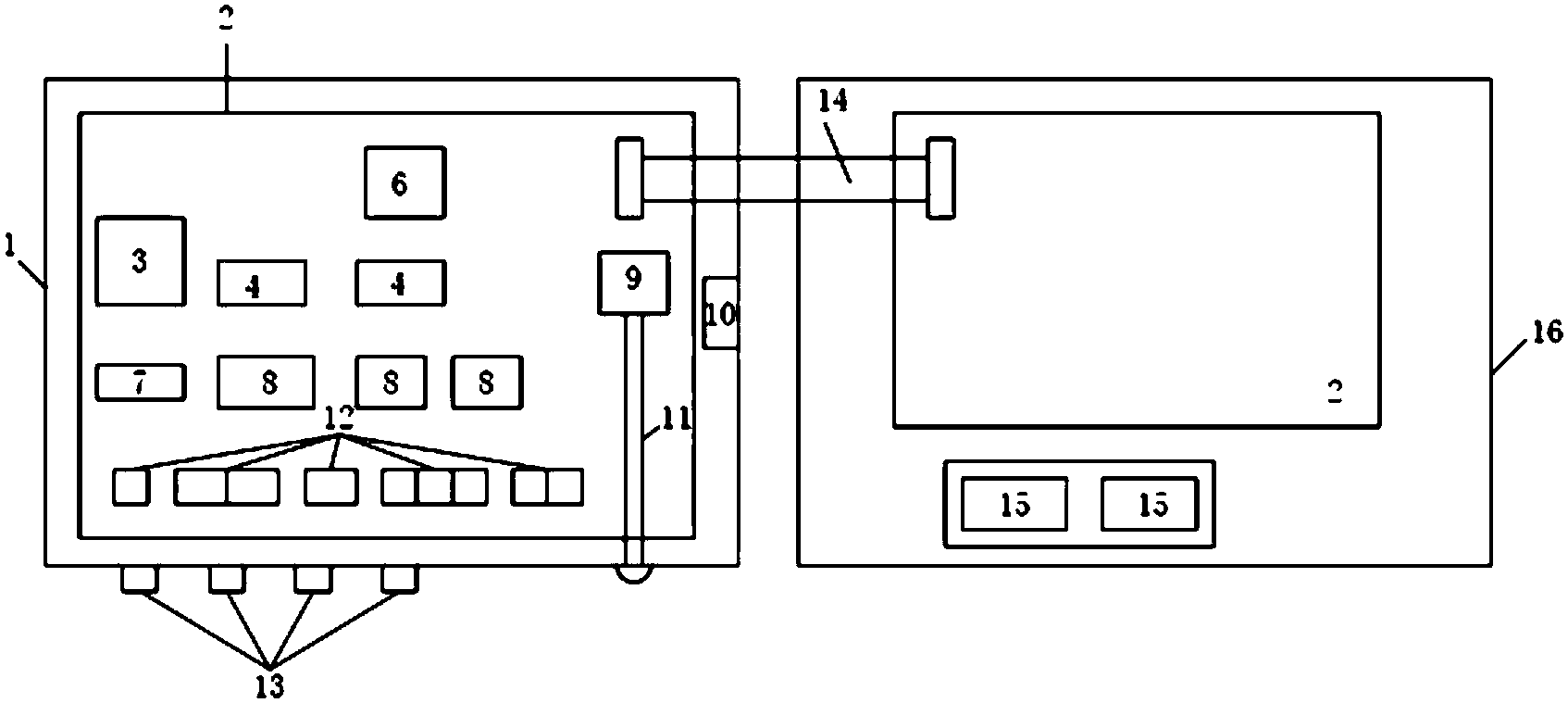

为了实现上述目的，本发明采用的技术方案为：污水提升系统，污水容器内连通有污水泵管，所述污水泵管连接有污水泵，所述的污水容器上方设有容器盖，所述容器盖下表面设有向下延伸的中空柱状结构，所述容器盖上设有与中空柱状结构内部连通的软管，所述软管末端设有气压传感器，所述传感器输出液位信号至控制器，所述控制器输出控制信号至污水泵。
所述的污水容器内设有光电水位传感器和浮球液位传感器，所述光电水位传感器和浮球液位传感器输出感应信号至控制器。
所述控制器位于箱体内，所述箱体上设有显示和控制面板、蜂鸣器，所述控制输出报警信号至蜂鸣器、显示和控制面板。
所述的控制器连接有通信单元，所述通信单元向终端服务器或移动终端发出水位信号。
所述污水容器内设有搅拌机构，所述污水容器底部设定高度的内壁两侧设有滑道，所述滑道之间设有推杆，所述推杆由液压缸或气缸驱动沿滑道运动，所述液压缸或气缸与推杆之间设有压力传感器，所述压力传感器输出感应信号至控制器，所述控制器输出控制信号至搅拌机构。
所述容器盖与污水容器之间设有接触开关，所述接触开关输出控制信号至控制器。
一种污水提升系统的控制方法：
步骤1、系统上电启动;
步骤2、气压传感器、光电水位传感器和浮球液位传感器实时采用水位信号;
步骤3、若传感器中的一个或两个采集到水位异常信号，则启动污水泵同时发出传感器异常报警信号，当采集到水位异常信号的传感器采集到水位降至预设安全水位后关闭污水泵;若所有传感器均采集到水位异常信号，则启动污水泵，当传感器再次采集到水位降至预设安全水位后关闭污水泵。
若接触开关断开，则关闭气压传感器信号采集。
所述步骤3中，若采集到水位异常信号后，系统启动一次液压缸或气缸，来回推拉一次推杆，若压力传感器的值大于预设阈值，则启动搅拌机构预设时间，并在完成搅拌后启动污水泵，若压力传感器的值不大于预设阈值，则直接启动污水泵。
本发明的优点在于多传感器(气压、光电及浮球)组合使用，确保排水系统稳定运行;多种控制模式保证排水状况安全、可靠、及时;此外还具备远程报警提示且无臭味，噪音小，保护环境。
