申请日2016.04.16
公开(公告)日2016.10.05
IPC分类号C02F9/14
摘要
一种新型自由组合一体化污水处理装置，主要有污水池、进料泵、水质调节池、进水口、提升泵、生化处理单元、粗滤池、抽泥泵、过滤机超滤膜分离单元、出水口、泵房等单元组成。各单元间采用模块式进行组装，顺序可根据水处理的工艺要求自由组合。主要是针对生活污水、工业有机污水或工厂地面冲洗废水等废水的处理，其主要处理手段是采用目前较为成熟的化学处理技术、生化处理技术和膜分离技术相结合，经处理后的污水能达到国家排放标准或中水回用标准。并且占地面积小、操作简单、组合灵活，即可适用于新建废水处理的配套设备，也可适用于现在废水处理设备的改造。特别适用于小型工业废水有机物的一次性治理。
权利要求书
1.一种新型自由组合一体化污水处理装置，其特征是：包括污水池、进料泵、水质调节池、进水口、提升泵、生化处理单元、粗滤池、抽泥泵、过滤机、超滤膜分离单元、出水口、泵房;所述的污水池与进料泵连接;所述的水质调节池与生化处理单元连接;所述的生化处理单元与粗滤池连接;所述的粗滤池与超滤膜分离单元连接。
2.如权利要求1所述一种新型自由组合一体化污水处理装置，其特征在于：所述的泵房包括进料泵、提升泵、抽泥泵、过滤机。
3.如权利要求1所述一种新型自由组合一体化污水处理装置，其特征在于：所述的水质调节池有进水口;污水池中的污水沉降处理后，经进料泵体打入水质调节池的进水口;药剂通过提升泵吸入并与污染物充分混合，在水质调节池内实现污染物的反应、絮凝和沉降。
4.如权利要求1所述一种新型自由组合一体化污水处理装置，其特征在于：所述的粗滤池连接抽泥泵和过滤机，经生化处理的水进入粗滤池过滤后，下层污泥则通过抽泥泵送至过滤机脱水处理。
5.如权利要求1所述一种新型自由组合一体化污水处理装置，其特征在于：所述的超滤膜分离单元有出水口，污水经过粗滤池除去大颗粒悬浮物后，进入超滤膜分离单元进行膜分离，从超滤膜分离单元出来的水可以达到排放或回用水质指标，经出水口排出。
6.如权利要求1所述一种新型自由组合一体化污水处理装置，其特征在于：所述的水质调节池、生化处理单元、粗滤池、超滤膜分离单元、泵房，各单元间采用模块式进行组装，各单元顺序根据水处理的工艺要求自由组合。
说明书
一种新型自由组合一体化污水处理装置
技术领域
本实用新型涉及生活污水、工业有机污水或工厂地面冲洗废水等废水的处理等领域。
背景技术
目前的污水处理能耗高，经处理后的污水未能达到国家排放标准或中水回用标准，运行不稳定造成原材料浪费极大。
发明内容
本实用新型所要解决的技术问题是，提供了一种新型自由组合一体化污水处理装置，是一体化污水处理设备主要是针对生活污水、工业有机污水或工厂地面冲洗废水等废水的处理，其主要处理手段是采用目前较为成熟的化学处理技术、生化处理技术和膜分离技术相结合，经处理后的污水能达到国家排放标准或中水回用标准。
该设备主要有水质调节池、生化处理单元、粗滤池、超滤膜分离单元、泵房等单元组成。各单元间采用模块式进行组装，各单元顺序可根据水处理的工艺要求自由组合。

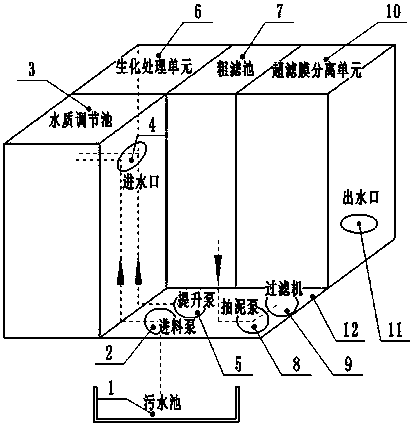

本实用新型采用的方案是：一种新型自由组合一体化污水处理装置，是由污水池、进料泵、水质调节池、进水口、提升泵、生化处理单元、粗滤池、抽泥泵、过滤机、超滤膜分离单元、出水口、泵房组成;所述的污水池与进料泵连接;所述的水质调节池与生化处理单元连接;所述的生化处理单元与粗滤池连接;所述的粗滤池与超滤膜分离单元连接。
所述的泵房包括进料泵、提升泵、抽泥泵、过滤机。
所述的水质调节池有进水口;污水池中的污水沉降处理后，经进料泵体打入水质调节池的进水口;药剂通过提升泵吸入并与污染物充分混合，在水质调节池内实现污染物的反应、絮凝和沉降。
所述的粗滤池连接抽泥泵和过滤机，经生化处理的水进入粗滤池过滤后，下层污泥则通过抽泥泵送至过滤机脱水处理。
所述的超滤膜分离单元有出水口，污水经过粗滤池除去大颗粒悬浮物后，进入超滤膜分离单元进行膜分离，从超滤膜分离单元出来的的水可以达到排放或回用水质指标，经出水口排出。
所述的水质调节池、生化处理单元、粗滤池、超滤膜分离单元、泵房等，各单元间采用模块式进行组装，各单元顺序可根据水处理的工艺要求自由组合。
本实用新型的有益效果是：
1、该装置具有占地面积小、操作简单、组合灵活，适用性强等特点，设备可按标准布置，也可随地形需要特殊布置。
2、该装置适用范围广：即可适用于新建废水处理的配套设备，也可适用于现在废水处理设备的改造。可放于废水治理工艺的前端，根据实际情况也可用于废水治理后面(主要是去除COD)。还可适用于高浓度难降解废水的生物预处理，改善废水可生化性。特别适用于小型工业废水有机物的一次性治理。
3、该装置控制简单方便，维护少，可实现全自动控制。
4、运行成本较现有工艺要低，药剂用量比现有工艺要少，处理效果比现有工艺好。
