申请日2017.09.28
公开(公告)日2018.01.19
IPC分类号C02F9/14; C02F101/34
摘要
本发明公开了一种环保型含酚废水吸附材料加工装置及制备方法，包括初步反应箱和去酚箱，所述初步反应箱左上方固接有污水进口，所述初步反应箱左侧上端固接有药品进口，所述初步反应箱正下方两端位置固接有支撑架;所述初步反应箱内部底端中心位置固接有电机;所述电机上端中心位置垂直固接有转轴，所述转轴上端固接有搅动棒，所述初步反应箱上方固接有气体处理箱。本发明含酚污水通过污水进口进入初步反应箱中;紧固器用来开启或者封闭污水进口;污水进入初步反应箱后，使用紧固器封闭污水进口，之后将反应药品通过药品进口送入初步反应箱中;电机带动转轴转动;转轴带动搅动棒转动搅拌污水，使污水和药品充分反应。
权利要求书

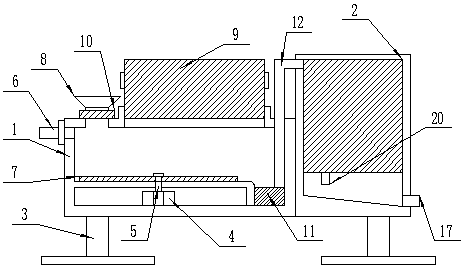

1.一种环保型含酚废水吸附材料加工装置，包括初步反应箱(1)和去酚箱(2)，其特征在于：所述初步反应箱(1)左上方固接有污水进口(8)，所述初步反应箱(1)左侧上端固接有药品进口(6)，所述初步反应箱(1)正下方两端位置固接有支撑架(3);所述初步反应箱(1)内部底端中心位置固接有电机(4);所述电机(4)上端中心位置垂直固接有转轴(5)，所述转轴(5)上端固接有搅动棒(7)，所述初步反应箱(1)上方固接有气体处理箱(9);所述气体处理箱(9)下方两侧对称设置有限位块(14)，所述气体处理箱(9)内部均匀设置有若干个吸收网(16)，所述气体处理箱(9)上端均匀设置有若干个通气孔(13)，所述初步反应箱(1)内部下方右侧位置设置有水泵(11);所述水泵(11)上端垂直固接有水管(12)，水管(12)上端固接在去酚箱(2)左侧上端位置，所述去酚箱(2)内部均匀倾斜设置有若干个倾斜板(18);所述下方倾斜板(18)左侧向下固接有延伸块(20);所述去酚箱(2)右侧下方位置设置有污水出口(17)。
2.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述电机(4)为多级变频的防爆型电机。
3.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述支撑架(3)下端连有矩形防滑平面地板。
4.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述污水进口(8)下方设置有紧固器(10)。
5.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述气体处理箱(9)两侧中心位置对称设置有把手(15)。
6.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述倾斜板(18)向下倾斜15度。
7.根据权利要求1所述的一种环保型含酚废水吸附材料加工装置，其特征在于：所述倾斜板(18)上端覆盖设置有吸酚树脂(19)。
8.一种环保型含酚废水吸附材料制备方法，其特征在于：包括以下步骤：
首先，污水进入初步反应箱(1)后，使用紧固器(10)封闭污水进口(8)，之后将反应药品通过药品进口(6)送入初步反应箱(1)中;
其次，转轴(5)带动搅动棒(7)转动搅拌污水，使污水和药品充分反应;
然后，污水反应时产生的有害气体通过气体处理箱(9)处理后从通气孔(13)被排出，当吸收网(16)吸收效率降低时，使用者通过把手(15)向上取下气体处理箱(9)，对吸收网(16)进行更换，更换完成后将气体处理箱(9)重新卡接在两个限位块(14)之间，污水经过初步处理后被水泵(11)通过水管(12)送入去酚箱(2)中，通过吸酚树脂(19)去除污水内的酚后再通过污水出口(17)被排出。
说明书
一种环保型含酚废水吸附材料加工装置及制备方法
技术领域
本发明属于污水处理设备技术领域，特别是涉及一种环保型含酚废水吸附材料加工装置及制备方法。
背景技术
含酚废水，是工业废水之一，来源广泛。工业废水对环境污染最大。含酚废水主要是指炼焦、炼油、造纸、塑料、陶瓷、纺织等工业产生的酚类有机污染物废水。苯酚和其衍生物属于芳香族(Aromatic)化合物，是一种原生质毒物，对生物体具有毒害作用，而且很难被降解。酚类物质已被美国国家环保局列为129种优先控制污染物黑名单当中的一种。因酚之毒性威胁于水生生物生长与繁殖，污染饮用之水源，对水体可造成严重污染，酚水在我国的水污染控制中已被列为需重点解决有害废水之一。
当前，对于含酚类污水的处理方法主要可分为三大类：物理方法、化学方法和生物方法。与物化方法相比，生物方法不但更经济、高效、处理量较大，更优越的是无二次污染。
吸附法属于物理去除法的一种，是利用吸附剂吸附废水中某种或几种污染物，以便回收或去除它们，从而使废水得到净化的方法。吸附法处理含酚废水时，具有处理效果好、可回收有用物料以及吸附剂可重复使用等优点，因此随着现有吸附剂性能的不断完善以及新型吸附剂的研制成功，吸附法在苯酚废水处理中的应用前景将更加广阔。
吸附法是一种简单、易行的废水处理方法，使用较广泛的固体吸附剂有活性炭、磺化煤、膨润土等。吸附法是利用吸附剂的多孔性质将废水中的酚类物质吸附，吸附饱和后，再利用碱液、蒸汽或有机溶剂进行解吸脱附。活性炭吸附法对高浓度、低浓度含酚废水都有较好的处理效果。活性炭的吸附容量大，对高、低浓度含酚废水均有较好的去除效果，但其再生有一定的困难，存在解吸困难，解吸物的利用也困难等缺点。磺化煤以及膨润土的吸附容量较小，经其处理后的废水中的含酚量达不到排放要求，需对其进行改进。相对于粉末或颗粒状活性炭，活性炭纤维(ACF)具有吸附容量大，吸附、解吸速率高，再生条件温和等优点。
目前，在生产或者生活中都会产生大量的污水，污水如果直接排放会对环境产生污染，特别是对于污水中含有大量的酚使环境污染程度加剧，所以急需要一种装置能去除污水中的酚。
发明内容
本发明的目的在于提供一种环保型含酚废水吸附材料加工装置及制备方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案(一)：
一种环保型含酚废水吸附材料加工装置，包括初步反应箱和去酚箱，所述初步反应箱左上方固接有污水进口，所述初步反应箱左侧上端固接有药品进口，所述初步反应箱正下方两端位置固接有支撑架;所述初步反应箱内部底端中心位置固接有电机;所述电机上端中心位置垂直固接有转轴，所述转轴上端固接有搅动棒，所述初步反应箱上方固接有气体处理箱;所述气体处理箱下方两侧对称设置有限位块，所述气体处理箱内部均匀设置有若干个吸收网，所述气体处理箱上端均匀设置有若干个通气孔，所述初步反应箱内部下方右侧位置设置有水泵;所述水泵上端垂直固接有水管，水管上端固接在去酚箱左侧上端位置，所述去酚箱内部均匀倾斜设置有若干个倾斜板;所述下方倾斜板左侧向下固接有延伸块;所述去酚箱右侧下方位置设置有污水出口。
作为本发明的一种优选技术方案，所述电机为多级变频的防爆型电机。
作为本发明的一种优选技术方案，所述支撑架下端连有矩形防滑平面地板。
作为本发明的一种优选技术方案，所述污水进口下方设置有紧固器。
作为本发明的一种优选技术方案，所述气体处理箱两侧中心位置对称设置有把手。
作为本发明的一种优选技术方案，所述倾斜板向下倾斜15度。
作为本发明的一种优选技术方案，所述倾斜板上端覆盖设置有吸酚树脂。
本发明提供如下技术方案(二)：
一种环保型含酚废水吸附材料制备方法，包括以下步骤：
污水进入初步反应箱1后，使用紧固器10封闭污水进口8，之后将反应药品通过药品进口6送入初步反应箱1中。
之后转轴5带动搅动棒7转动搅拌污水，使污水和药品充分反应。
然后污水反应时产生的有害气体通过气体处理箱9处理后从通气孔13被排出，当吸收网16吸收效率降低时，使用者通过把手15向上取下气体处理箱9，对吸收网16进行更换，更换完成后将气体处理箱9重新卡接在两个限位块14之间，污水经过初步处理后被水泵11通过水管12送入去酚箱2中，通过吸酚树脂19去除污水内的酚后再通过污水出口17被排出。
与现有技术相比，本发明的有益效果是：
含酚污水通过污水进口进入初步反应箱中;紧固器用来开启或者封闭污水进口;污水进入初步反应箱后，使用紧固器封闭污水进口，之后将反应药品通过药品进口送入初步反应箱中;电机带动转轴转动;转轴带动搅动棒转动搅拌污水，使污水和药品充分反应;限位块限制气体处理箱的位置;吸收网用来吸收有害气体;污水反应时产生的有害气体通过气体处理箱处理后从通气孔被排出，当吸收网吸收效率降低时，使用者通过把手向上取下气体处理箱，对吸收网进行更换，更换完成后将气体处理箱重新卡接在两个限位块之间;污水经过初步处理后被水泵通过水管送入去酚箱中;吸酚树脂用来吸收污水内的酚;处理完成后的污水通过污水出口被排出。
