申请日2016.07.23
公开(公告)日2016.10.12
IPC分类号C02F9/04; A01K63/04; F03B13/06
摘要
本发明公开了一种污水处理装置，包括养殖池，分离处理装置和滤水储存装置，其特征在于：所述养殖池的底部设有废水出口;轨道安装在养殖池的两侧，移动滑板安装在轨道上，所述移动滑板通过液压杆一连接有移动吸污板，所述移动滑板与移动吸污板之间安装有吸污软管，所述吸污软管与拉伸管放置箱连接;本发明的有益效果：利用养殖场排泄的水发电，这样不仅能够提高小型水力发电厂的发电效率，还可以防止养殖场周围的海水、湖泊、河流受污染，适合推广使用。
权利要求书
1.污水处理装置，包括养殖池(2)， 分离处理装置(11)和滤水储存装置(14)， 其特征在于：
所述养殖池(2)的底部设有废水出口(1);轨道(3)安装在养殖池(2)的两侧，移动滑板(5)安装在轨道(3)上，所述移动滑板(5)通过液压杆一 (4)连接有移动吸污板(8)，所述移动滑板(5)与移动吸污板(8)之间安装有吸污软管(7)，所述吸污软管(7)与拉伸管放置箱(6)连接;

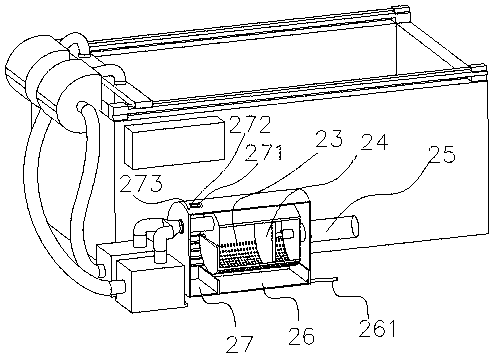

所述吸污软管(7)与输污管(9)连接，水泵(10)将输污管(9)内的污水抽入分离处理装置(11)内，所述分离处理装置(11)内部安装有细密型分层过滤筒(23)，通过液压缸二(25)推动的挤压板(24)布设在细密型分层过滤筒(23)内，过滤水收集箱(26)布设在细密型分层过滤筒(23)的下方，所述过滤水收集箱(26)的前方布设有渣料收集箱(27)，所述渣料收集箱(27)顶端分别设有两个观察孔，所述观察孔内分别安装有红外线发射器(271)和红外线接收器(272)，所述红外线接收器连接报警器(273);
还包括曝气池(18)，所述曝气池(18)的进水端设有通过管路与废水出口(1)连通的初步过滤池(19)，所述初步过滤池(19)与废水出口(1)之间的管路上安装有发电涡轮设备(20),发电机(21)安装在发电涡轮设备(20)上面，所述曝气池(18)外侧安装有鼓风机(17)。
2.根据权利要求1所述的污水处理装置，其特征在于：所述吸污软管(7)为一分为三的塑料软管，其通过卡箍固定在移动吸污板(8)上。
3.根据权利要求1所述的污水处理装置，其特征在于：所述移动吸污板(8)上面均布设置有滚轮(32)。
4.根据权利要求1所述的污水处理装置，其特征在于：所述拉伸管放置箱(6)内部设置有转轴(30)，吸污软管(7)绕在转轴(30)上，所述转轴(30)一端安装有钢制卷簧盒(28)。
5.根据权利要求1所述的污水处理装置，其特征在于：所述初步过滤池(19)内设置砂石填充过滤层。
6.根据权利要求1-5中任意一项所述的污水处理装置，其特征在于：所述曝气池(18)通过管路二连接有水泵(15)，所述水泵(15)与滤水储存装置(14)连通，排水管(13)安装在滤水储存装置(14)的底端。
7.根据权利要求5所述的污水处理装置，其特征在于：所述排水管(13)与滤水储存装置(14)之间还安装有水质检测设备(16)。
8.根据权利要求1所述的污水处理装置，其特征在于：所述废水出口(1)安装与其相匹配的盖板(34)。
9.污水处理工艺，其特征在于，包括如下步骤：
通过移动吸污板(8)上面的吸污软管(7)将养殖池(2)内的废渣，鱼粪吸入输污管(9)内并通过水泵(10)送入分离处理装置(11)内;
分离处理装置(11)内的细密型分层过滤筒(23)将废渣，鱼粪内的水质过滤到过滤水收集箱(26)内;挤压板(24)在液压缸二(25)的推动下对废渣，鱼粪进行挤压成块并将其推入渣料收集箱(27)内,当安装在渣料收集箱(27)顶端的红外线发射(271)的红外线被渣料挡住时，红外线接收器(272)将控制报警器(273)报警，提醒清理渣料收集箱(27)内的渣料;
被清除废渣，鱼粪之后，打开废水出水口(1)上的盖板(34)，养殖池(2)内的废水通过废水出口(1)排除，并带动发电涡轮设备(20)旋转使发电机(21)发电之后排入到初步过滤池(19)进行过滤;
废水通过过滤后排入曝气池(18)内，鼓风机(17)将二氧化氯消毒剂和空气送入曝气池(18)对废水进行消毒;
消毒之后废水通过管路被水泵(15)送入到滤水储存装置(14)内;
废水通过水质检测设备(16)检测之后通过排水管(13)排出。
说明书
污水处理装置及其处理工艺
技术领域
本发明涉及一种污水处理装置，具体涉及一种污水处理装置及其处理工艺，属环保技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。。
如公布号CN104445817A公开了一种新型养殖污水处理系统，由格栅池、集水搅拌池、固液分离机、初沉调节水解酸化池、IC 反应器、一级缺氧池、第一碳酸钠碱液池、一级好氧池、中间沉淀池、二级缺氧池、第二碳酸钠碱液池、二级好氧池、药剂池、除磷沉淀池、酸化池、兼氧塘、消毒池、填料组成。IC 反应器的沼气的收集通过湿式储气罐收集，根据养殖场粪污废水的特点设计该工艺系统，污水处理效果好，最终能达标排放，从 IC 反应器出来的废水经过碳酸钠碱液池后进入缺氧池和好氧池，有利于微生物的生长，提高缺氧和好氧处理的效率，在污水处理的同时产生沼气，节约能源提高利用率。
又如专利公布号CN204400770U公开了一种养殖污水处理系统，属于养殖污水处理技术领域。一种养殖污水处理装置，其特征在于：包括厌氧池，好氧池，生物絮凝池，渗透池，储液池;所述厌氧池、好氧池，生物絮凝池，渗透池，储液池依次连通;所述厌氧池内设有厌氧菌，所述好氧池设有四组，所述渗透池设有三组。本实用新型提供了一种新颖的养殖污水处理装置，通过将厌氧池、好氧池、生物絮凝池，渗透池，储液池依次顺序连通，达到了良好的处理效果;结构简单，运行成本低;对各个种类的池的数量进行合理的布置，提高了养殖污水处理的效率。
现有的养殖场为了更换水质会向海里、湖泊、河流直接排出水，不仅无法利用可以小型水力发电的水力能源，而且还污染海里、湖泊、河流的水质。
发明内容
本发明克服了现有技术存在的问题，提出了一种污水处理装置及其处理工艺，该装置利用养殖场排泄的水发电，这样不仅能够提高小型水力发电厂的发电效率，还可以防止养殖场周围的海水、湖泊、河流受污染。
本发明的具体技术方案如下：
污水处理装置，包括养殖池， 分离处理装置和滤水储存装置， 其特征在于：
所述养殖池的底部设有废水出口;轨道安装在养殖池的两侧，移动滑板安装在轨道上，所述移动滑板通过液压杆一连接有移动吸污板，所述移动滑板与移动吸污板之间安装有吸污软管，所述吸污软管与拉伸管放置箱连接;
所述吸污软管与输污管连接，水泵将输污管内的污水抽入分离处理装置内，所述分离处理装置内部安装有细密型分层过滤筒，通过液压缸二推动的挤压板布设在细密型分层过滤筒内，过滤水收集箱布设在细密型分层过滤筒的下方，所述过滤水收集箱的前方布设有渣料收集箱, 所述渣料收集箱顶端分别设有两个观察孔，所述观察孔内分别安装有红外线发射器和红外线接收器，所述红外线接收器连接报警器;
还包括曝气池，所述曝气池的进水端设有通过管路与废水出口连通的初步过滤池，所述初步过滤池与废水出口之间的管路上安装有发电涡轮设备,发电机安装在发电涡轮设备上面，所述曝气池外侧安装有鼓风机。
优先地，所述吸污软管为一分为三的塑料软管，其通过卡箍固定在移动吸污板上。
优先地，所述移动吸污板上面均布设置有滚轮。所述拉伸管放置箱内部设置有转轴，吸污软管绕在转轴上，所述转轴一端安装有钢制卷簧盒。所述初步过滤池内设置砂石填充过滤层。
优先地，所述曝气池通过管路二连接有水泵，所述水泵与滤水储存装置连通，排水管安装在滤水储存装置的底端。所述排水管与滤水储存装置之间还安装有水质检测设备。
优先地，所述废水出口(1)安装与其相匹配的盖板(34)。
基于上述装置，本发明还提供一种污水处理工艺，其特征在于，包括如下步骤：
1)通过移动吸污板上面的吸污软管将养殖池内的废渣，鱼粪吸入输污管内并通过水泵送入分离处理装置内;
2)分离处理装置内的细密型分层过滤筒将废渣，鱼粪内的水质过滤到过滤水收集箱内;挤压板在液压缸二的推动下对废渣，鱼粪进行挤压成块并将其推入渣料收集箱内,当安装在渣料收集箱顶端的红外线发射的红外线被渣料挡住时，红外线接收器将控制报警器报警，提醒清理渣料收集箱内的渣料;;
3)被清除废渣，鱼粪之后，打开废水出水口上的盖板,养殖池内的废水通过废水出口排除，并带动发电涡轮设备旋转使发电机发电之后排入到初步过滤池进行过滤;
4)废水通过过滤后排入曝气池内，鼓风机将二氧化氯消毒剂和空气送入曝气池对废水进行消毒;
5)消毒之后废水通过管路被水泵送入到滤水储存装置内;
6)废水通过水质检测设备检测之后通过排水管排出。
本发明的有益效果：利用养殖场排泄的水发电，这样不仅能够提高小型水力发电厂的发电效率，还可以防止养殖场周围的海水、湖泊、河流受污染，适合推广使用。
