申请日2016.07.24
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种农村生活污水生态处理系统。农村的生活污水多为管道直排或者简易化粪池单独处理，气味难闻，容易滋生各类细菌，简易化粪池没有安全防护措施，存在一定的安全风险。本实用新型涉及一种农村生活污水生态处理系统，其中：污水井内设有过滤格栅，污水输送管道另一端与一级生物池连通，一级生物池通过一级生物池出口与二级生物池连通，二级生物池通过二级生物池出口与三级生物池连通，一级生物池、二级生物池、三级生物池底部均设有曝气管道。本装置的优点：将农村生活污水集中分级处理，通过格栅过滤、生物降解等过程，将污水分解，使得回收的水可以用于养殖、种植等各类用途，环境友好，实用性强。
权利要求书

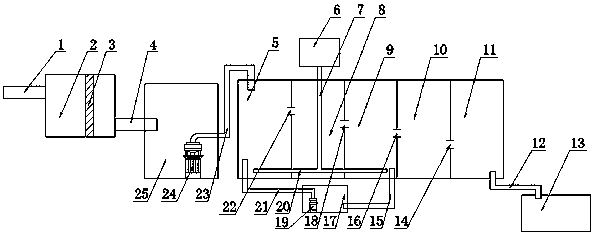

1.一种农村生活污水生态处理系统，包括：污水进管(1)、污水井(2)、过滤格栅(3)、污水出管(4)、一级生物池(5)、风机(6)、风气管道(7)、二级生物池(8)、三级生物池(9)、碳滤过滤池(10)、清水池(11)、清水管道(12)、储水池(13)、碳滤过滤池出口(14)、第一污泥回流管道(15)、三级生物池出口(16)、污泥池(17)、二级生物池出口(18)、污泥回流泵(19)、曝气管道(20)、第二污泥回流管道(21)、一级生物池出口(22)、污水输送管道(23)、污水提升泵(24)、调节池(25);其特征在于：污水进管(1)与污水井(2)一侧连通，污水井(2)另一侧与污水出管(4)一端连通，污水井(2)内设有过滤格栅(3)，污水出管(4)另一端与调节池(25)连通，调节池(25)底部设有污水提升泵(24)，污水提升泵(24)与污水输送管道(23)一端连通，污水输送管道(23)另一端与一级生物池(5)连通，一级生物池(5)一侧设有一级生物池出口(22)，一级生物池(5)通过一级生物池出口(22)与二级生物池(8)连通，二级生物池(8)一侧设有二级生物池出口(18)，二级生物池(8)通过二级生物池出口(18)与三级生物池(9)连通，三级生物池(9)一侧设有三级生物池出口(16)，三级生物池(9)通过三级生物池出口(16)与碳滤过滤池(10)连通，碳滤过滤池(10)一侧设有碳滤过滤池出口(14)，碳滤过滤池(10)通过碳滤过滤池出口(14)与清水池(11)连通，清水池(11)底部设有清水管道(12)，清水池(11)与储水池(13)通过清水管道(12)连通，碳滤过滤池(10)与污泥池(17)通过第一污泥回流管道(15)连通，污泥池(17)底部设有污泥回流泵(19)，污泥回流泵(19)与第二污泥回流管道(21)一端连接，第二污泥回流管道(21)另一端与一级生物池(5)连通，一级生物池(5)、二级生物池(8)、三级生物池(9)底部均设有曝气管道(20)，曝气管道(20)与风气管道(7)连通，风气管道(7)与风机(6)连接。
2.根据权利要求1所述的一种农村生活污水生态处理系统，其特征在于：碳滤过滤池出口(14)、三级生物池出口(16)、二级生物池出口(18)、一级生物池出口(22)直径均为150mm。
说明书
一种农村生活污水生态处理系统
技术领域
本实用新型涉及污水处理设备技术领域，尤其是一种农村生活污水生态处理系统。
背景技术
目前，农村的生活污水多为管道直排或者简易化粪池单独处理，采用管道直排的方式对周围环境是巨大的损害，气味难闻，且容易滋生各类细菌，对周围居民的健康也非常不利，采用简易化粪池单独处理的方式，由于简易化粪池没有安全防护措施，存在一定的安全风险，存在不足。
发明内容
本实用新型的目的是提供一种农村生活污水生态处理系统，为克服上述的不足，将农村生活污水集中分级处理，通过格栅过滤、生物降解等过程，将污水分解，使得回收的水可以用于养殖、种植等各类用途，环境友好，实用性强。
本实用新型的技术方案：一种农村生活污水生态处理系统，包括：污水进管、污水井、过滤格栅、污水出管、一级生物池、风机、风气管道、二级生物池、三级生物池、碳滤过滤池、清水池、清水管道、储水池、碳滤过滤池出口、第一污泥回流管道、三级生物池出口、污泥池、二级生物池出口、污泥回流泵、曝气管道、第二污泥回流管道、一级生物池出口、污水输送管道、污水提升泵、调节池;其中：污水进管与污水井一侧连通，污水井另一侧与污水出管一端连通，污水井内设有过滤格栅，污水出管另一端与调节池连通，调节池底部设有污水提升泵，污水提升泵与污水输送管道一端连通，污水输送管道另一端与一级生物池连通，一级生物池一侧设有一级生物池出口，一级生物池通过一级生物池出口与二级生物池连通，二级生物池一侧设有二级生物池出口，二级生物池通过二级生物池出口与三级生物池连通，三级生物池一侧设有三级生物池出口，三级生物池通过三级生物池出口与碳滤过滤池连通，碳滤过滤池一侧设有碳滤过滤池出口，碳滤过滤池通过碳滤过滤池出口与清水池连通，清水池底部设有清水管道，清水池与储水池通过清水管道连通，碳滤过滤池与污泥池通过第一污泥回流管道连通，污泥池底部设有污泥回流泵，污泥回流泵与第二污泥回流管道一端连接，第二污泥回流管道另一端与一级生物池连通，一级生物池、二级生物池、三级生物池底部均设有曝气管道，曝气管道与风气管道连通，风气管道与风机连接。
一种农村生活污水生态处理系统，其中：碳滤过滤池出口、三级生物池出口、二级生物池出口、一级生物池出口直径均为150mm。
本实用新型的优点在于：将农村生活污水集中分级处理，通过格栅过滤、生物降解等过程，将污水分解，使得回收的水可以用于养殖、种植等各类用途，环境友好，实用性强。
