申请日2016.07.24
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种餐饮废水一体化处理装置，包括集水隔油池、一级厌氧生物滤池、二级厌氧生物滤池、接触氧化池、沉淀池、盖板。本餐饮废水一体化处理装置，由两级厌氧生物处理和一级好氧生物处理组成，实现餐饮废水的深度处理。通过在接触氧化池中设置跌水板、布水板、拔风口和拔风管，加速废水的复氧，减少曝气量，降低能耗。通过在二级厌氧生物滤池和接触氧化池的过水通道上设置矩形止回阀，防止空气进入二级厌氧生物滤池，避免对二级厌氧生物滤池中厌氧条件的破坏，保障废水处理效果和出水水质的稳定性。
权利要求书

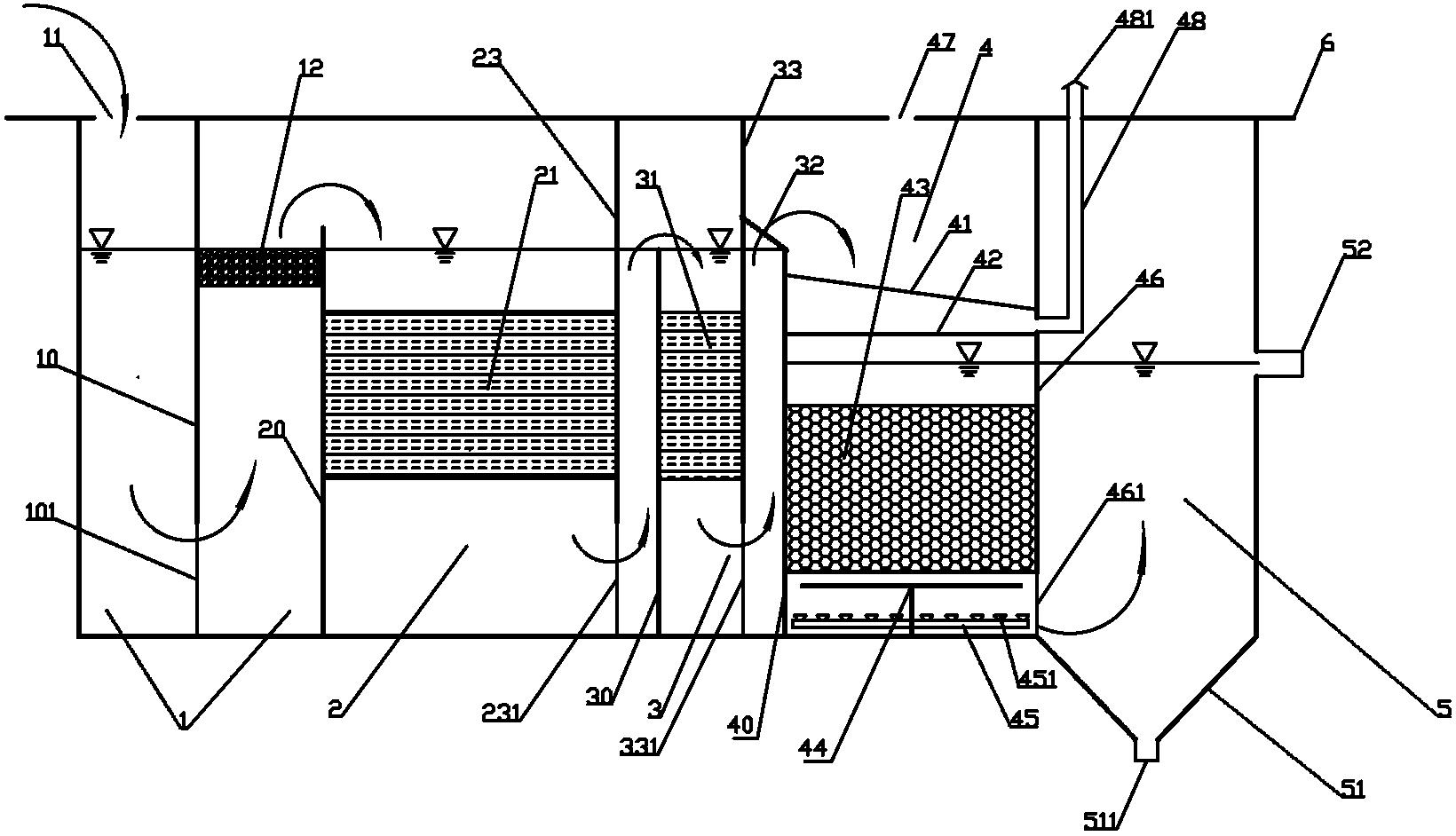

1.一种餐饮废水一体化处理装置，包括集水隔油池(1)、进水口(11)、重力式隔油池(12)、一级厌氧生物滤池(2)、组合填料床(21)、二级厌氧生物滤池(3)、颗粒填料床(31)、矩形止回阀(32)、接触氧化池(4)、跌水板(41)、布水板(42)、纤维束组合填料床(43)、桨式搅拌器(44)、曝气管(45)、曝气头(451)、拔风口(47)、拔风管(48)、风帽(481)、沉淀池(5)、泥斗(51)、排泥口(511)、排水管(52)、盖板(6)、池壁I(10)、池壁II(20)、池壁III(23)、池壁IV(30)、池壁V(33)、池壁VI(40)、池壁VII(46)、过水花墙I(101)、过水花墙II(231)、过水花墙III(331)、过水花墙IV(461);集水隔油池(1)、一级厌氧生物滤池(2)、二级厌氧生物滤池(3)、接触氧化池(4)和沉淀池(5)上盖有盖板(6)，盖板(6)与池壁I(10)、池壁III(23)、池壁V(33)、池壁VII(46)通过楔形槽密封连接;池壁I(10)、池壁II(20)、池壁III(23)、池壁IV(30)、池壁V(33)、池壁VI(40)、池壁VII(46)和重力式隔油池(12)、组合填料床(21)、颗粒填料床(31)、纤维束组合填料床(43)上均预安装有挂钩，通过挂钩进行连接;矩形止回阀(32)与池壁V(33)通过铰链连接;桨式搅拌器(44)和曝气管(45)通过预埋于接触氧化池(4)池底的螺栓进行连接;曝气管(45)上预安装有曝气头(451);拔风管(48)通过管接头密封安装于池壁VII(46)上;拔风管(48)顶部铆接有风帽(481)。
2.根据权利要求1所述的一种餐饮废水一体化处理装置，其特征在于，所述的接触氧化池(4)顶部盖板上设有拔风口(47)，所述的接触氧化池(4)的池壁VII(46)上安装有拔风管(48)。
3.根据权利要求1所述的一种餐饮废水一体化处理装置，其特征在于，所述的接触氧化池(4)上部安装有跌水板(41)、布水板(42)。
4.根据权利要求1所述的一种餐饮废水一体化处理装置，其特征在于，所述的二级厌氧生物滤池(3)与所述的接触氧化池(4)的过水通道上设有矩形止回阀(32)。
5.根据权利要求1所述的一种餐饮废水一体化处理装置，其特征在于，所述的池壁I(10)、池壁III(23)、池壁V(33)、池壁VII(46)底部对应设有过水花墙I(101)、过水花墙II(231)、过水花墙III(331)、过水花墙IV(461)。
说明书
一种餐饮废水一体化处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其是一种餐饮废水一体化处理装置。
背景技术
随着经济的发展和人们生活水平的提高，我国餐饮行业得到了空前快速发展，餐饮业的高速发展一方面满足了人们日益增长的物质生活需要，同时也进一步促进了我国经济的发展，但是，与此同时，餐饮业的高速发展也给生态环境、尤其是地表水环境造成了巨大的威胁。餐饮废水是指厨房使用期间洗菜、做饭、洗涤等环节所产生的废水，一般具有水质复杂、有机物含量高，动物脂肪、植物油含量高，洗涤剂含量高，废水产生量大，水质波动大的特点。目前餐饮废水一般经隔油池进行隔油处理后直接排放进入市政污水管网，再由城市污水厂处理后排放进入地表水。这一方法存在的主要问题有：由于目前我国村镇污水处理厂建设严重滞后，这一方法在小的村镇较难实现，对村镇环境造成严重危害。在设有污水处理厂的城镇中实施时，由于餐饮废水的水质特点，导致城镇污水处理厂处理负荷增加，出水稳定性难以保证，对地表水水质产生威胁，另外，经简单隔油处理的餐饮废水进入市政污水管网也会对管网系统产生危害。因此，我们提出一种餐饮废水一体化处理装置，将该装置直接安装于餐饮废水产生企业，实现餐饮废水的深度处理，减少餐饮废水对环境造成的危害。该装置具有造价低廉，简单易用，能耗低，安装运行维护方便的优点，既适合村镇餐饮企业，也适用于城镇餐饮企业。
发明内容
本实用新型目的在于提供一种餐饮废水一体化处理装置，以解决上述背景技术中提到的问题。
为实现上述目的，本实用新型提供以下技术方案：一种餐饮废水一体化处理装置，包括：集水隔油池、一级厌氧生物滤池、二级厌氧生物滤池、接触氧化池、沉淀池、盖板。所述的集水隔油池由池壁分割为左右两室，集水隔油池左室顶部开有进水口，集水隔油池右室顶部设有重力式隔油池。所述的一级厌氧生物滤池中安装有组合填料床。所述的二级厌氧生物滤池中安装有颗粒填料床。所述的接触氧化池中安装有纤维束组合填料床，所述的接触氧化池上部安装有跌水板、布水板，所述的接触氧化池底部安装有桨式搅拌器、曝气管和曝气头，所述的生物接触氧化池顶部盖板上开有拔风口，所述的接触氧化池池壁上安装有拔风管，拔风管上安装有风帽。所述的二级厌氧生物滤池与所述的接触氧化池过水通道上设有矩形止 回阀。所述的沉淀池底部设有泥斗，泥斗底部设有排泥管，沉淀池侧壁设有排水管。
与现有技术相比，本实用新型有益效果是：结构简单，能耗低，无药品添加，运行管理方便，维修方便、处理效果稳定可靠。
