申请日2016.07.24
公开(公告)日2017.01.11
IPC分类号E03F5/22
摘要
本实用新型涉及一种一体化双箱式污水提升装置。常见的污水提升装置均为水泵直接抽取污水提升至所需高度，水泵由于杂物的吸入很容易损坏，一旦损坏水泵，整条管网将停止工作，维修起来也十分不便。本实用新型涉及一种一体化双箱式污水提升装置，其中：出水管另一端与过滤桶连通，出水管中部设有出水止回阀，进水管中部设有进水止回阀，过滤桶内设有过滤挡板，水泵内设有水泵滤网，箱体连通管中部设有蝶阀，集水箱顶部固定安装有液位计。本装置的优点：采用两台水泵及过滤桶结构，保证污水在进入后大块杂物不会进入到水泵管道，两台水泵交替工作，即使一台水泵损坏也不影响另一台水泵的正常使用，节约维修时间和成本，实用性强。
权利要求书

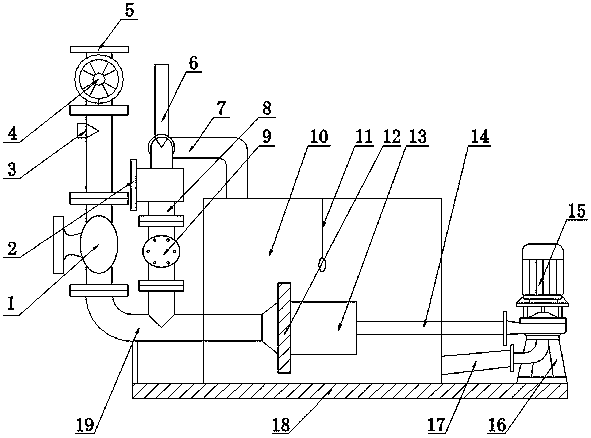

1.一种一体化双箱式污水提升装置，包括：出水止回阀(1)、进水口(2)、设备外辅泵(3)、暗杆闸阀(4)、出水口(5)、排气管(6)、注水管(7)、进水管(8)、进水止回阀(9)、集水箱(10)、液位计(11)、过滤挡板(12)、过滤桶(13)、集水箱第一进水管(14)、水泵(15)、水泵固定座(16)、集水箱第二进水管(17)、安装基座(18)、出水管(19)、水泵滤网(20)、箱体连通管(21)、蝶阀(22);其特征在于：出水管(19)一端固定设有出水口(5)，出水管(19)另一端与过滤桶(13)连通，出水口(5)正下方设有设备外辅泵(3)、暗杆闸阀(4)，出水管(19)中部设有出水止回阀(1)，进水管(8)一端设有进水口(2)，进水管(8)中部设有进水止回阀(9)，进水管(8)与排气管(6)、注水管(7)及过滤桶(13)连通，注水管(7)与集水箱(10)连通，过滤桶(13)一端与进水管(8)、出水管(19)连通，过滤桶(13)另一端与集水箱第一进水管(14)连通，过滤桶(13)内设有过滤挡板(12)，集水箱第一进水管(14)经过水泵(15)与集水箱第二进水管(17)连通，集水箱第二进水管(17)与集水箱(10)连通，水泵(15)底部与水泵固定座(16)顶部固定连接，集水箱(10)底部、水泵固定座(16)底部均固定于安装基座(18)上，水泵(15)内设有水泵滤网(20)，集水箱(10)之间通过箱体连通管(21)连通，箱体连通管(21)中部设有蝶阀(22)，集水箱(10)顶部固定安装有液位计(11)。
2.根据权利要求1所述的一种一体化双箱式污水提升装置，其特征在于：集水箱(10)、水泵(15)的数量均为2个。
3.根据权利要求1所述的一种一体化双箱式污水提升装置，其特征在于：集水箱(10)的长为900mm、宽为720mm、高为700mm。
说明书
一种一体化双箱式污水提升装置
技术领域
本实用新型涉及污水处理提升设备技术领域，尤其是一种一体化双箱式污水提升装置。
背景技术
在日常市政水网建设中，都会安装污水提升装置和设备，常见的设备装置均为水泵直接抽取污水提升至所需高度，然后与市政其他管网连接，但采用这种方式提升污水，水泵由于杂物的吸入很容易损坏，一旦损坏水泵，整条管网将停止工作，维修起来也十分不便，费时费力，存在不足。
发明内容
本实用新型的目的是提供一种一体化双箱式污水提升装置，为克服上述的不足，采用两台水泵及过滤桶结构，保证污水在进入后大块杂物不会进入到水泵管道，保证水泵的正常使用和提高使用寿命，两台水泵交替工作，即使一台水泵损坏也不影响另一台水泵的正常使用，节约维修时间和成本，实用性强。
本实用新型的技术方案：一种一体化双箱式污水提升装置，包括：出水止回阀、进水口、设备外辅泵、暗杆闸阀、出水口、排气管、注水管、进水管、进水止回阀、集水箱、液位计、过滤挡板、过滤桶、集水箱第一进水管、水泵、水泵固定座、集水箱第二进水管、安装基座、出水管、水泵滤网、箱体连通管、蝶阀;其中：出水管一端固定设有出水口，出水管另一端与过滤桶连通，出水口正下方设有设备外辅泵、暗杆闸阀，出水管中部设有出水止回阀，进水管一端设有进水口，进水管中部设有进水止回阀，进水管与排气管、注水管及过滤桶连通，注水管与集水箱连通，过滤桶一端与进水管、出水管连通，过滤桶另一端与集水箱第一进水管连通，过滤桶内设有过滤挡板，集水箱第一进水管经过水泵与集水箱第二进水管连通，集水箱第二进水管与集水箱连通，水泵底部与水泵固定座顶部固定连接，集水箱底部、水泵固定座底部均固定于安装基座上，水泵内设有水泵滤网，集水箱之间通过箱体连通管连通，箱体连通管中部设有蝶阀，集水箱顶部固定安装有液位计。
一种一体化双箱式污水提升装置，其中：集水箱、水泵的数量均为2个。
一种一体化双箱式污水提升装置，其中：集水箱的长为900mm、宽为720mm、高为700mm。
本实用新型的优点在于：采用两台水泵及过滤桶结构，保证污水在进入后大块杂物不会进入到水泵管道，保证水泵的正常使用和提高使用寿命，两台水泵交替工作，即使一台水泵损坏也不影响另一台水泵的正常使用，节约维修时间和成本，实用性强。
