申请日2016.07.24
公开(公告)日2017.01.11
IPC分类号C02F1/40; C02F9/02
摘要
本实用新型涉及一种厨房污水一体化隔油提升装置。厨房每天都会排出大量含有油污的水，没有经过任何的处理直接排入管道，下水管道容易堵塞，管道内容易滋生大量的细菌，污水直接排走，对水资源也是一种浪费，存在不足。本实用新型涉及一种厨房污水一体化隔油提升装置，其中：过滤罩内固定设有格栅，搅拌机与搅拌棒同轴连接，油污处理罩顶部固定设有出油口，油污处理罩内设有加热管，处理室底部分别与第一沉淀池、第二沉淀池固定连接，曝气机固定于处理室底部，杂质出口管一端设有阀门。本装置的优点：将厨房污水接入处理装置，通过曝气机、搅拌机等作用，采用气浮除油，将处理后的水通过潜水泵抽出回收利用，节能环保，实用性强。
权利要求书

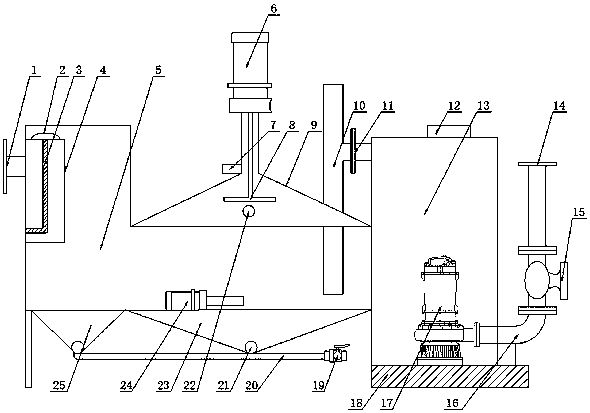

1.一种厨房污水一体化隔油提升装置，包括：进水接口(1)、格栅提手(2)、格栅(3)、过滤罩(4)、处理室(5)、搅拌机(6)、出油口(7)、搅拌棒(8)、油污处理罩(9)、第一出水管(10)、第一法兰(11)、蓄水池观察口(12)、蓄水池(13)、出水接口(14)、备用出水口(15)、第二出水管(16)、潜水泵(17)、蓄水池底座(18)、阀门(19)、杂质出口管(20)、第二法兰(21)、加热管(22)、第一沉淀池(23)、曝气机(24)、第二沉淀池(25);其特征在于：处理室(5)一侧顶端固定设有进水接口(1)，进水接口(1)与过滤罩(4)固定连接，过滤罩(4)内固定设有格栅(3)，格栅(3)一端与格栅提手(2)固定连接，处理室(5)中部顶端与油污处理罩(9)底部固定连接，搅拌机(6)与处理罩(9)顶部固定连接，搅拌机(6)与搅拌棒(8)同轴连接，油污处理罩(9)顶部固定设有出油口(7)，油污处理罩(9)内设有加热管(22)，处理室(5)与蓄水池(13)一侧固定连接，蓄水池(13)顶部设有蓄水池观察口(12)，处理室(5)与蓄水池(13)通过第一出水管(10)、第一法兰(11)连通，第一出水管(10)底部位于处理室(5)底部，蓄水池(13)底部固定于蓄水池底座(18)顶部，潜水泵(17)固定于蓄水池(13)底部，潜水泵(17)与第二出水管(16)连通，第二出水管(16)顶部设有出水接口(14)，第二出水管(16)中部设有备用出水口(15)，处理室(5)底部分别与第一沉淀池(23)、第二沉淀池(25)固定连接，曝气机(24)固定于处理室(5)底部，第一沉淀池(23)、第二沉淀池(25)底部均设有第二法兰(21)，第一沉淀池(23)、第二沉淀池(25)通过第二法兰(21)与杂质出口管(20)连通，杂质出口管(20)一端设有阀门(19)。
2.根据权利要求1所述的一种厨房污水一体化隔油提升装置，其特征在于：出油口(7)的直径为38mm。
说明书
一种厨房污水一体化隔油提升装置
技术领域
本实用新型涉及污水处理提升设备技术领域，尤其是一种厨房污水一体化隔油提升装置。
背景技术
在日常生活中，厨房由于洗菜洗碗等行为，每天都会排出大量含有油污的水，通常情况下，含有油污的水都是直接排进下水管道，没有经过任何的处理，长期如此，下水管道容易堵塞，油污覆盖在管道里面，容易滋生大量的细菌，不利于厨房卫生环境，污水直接排走，对水资源也是一种浪费，污水下排后还需要额外装置实现提升，缺少一种对厨房污水处理回收利用的装置，存在不足。
发明内容
本实用新型的目的是提供一种厨房污水一体化隔油提升装置，为克服上述的不足，将厨房污水接入处理装置，通过曝气机、搅拌机等作用，利用油污质量轻浮在水面的特点，采用气浮除油，将处理后的水通过潜水泵抽出回收利用，节能环保，实用性强。
本实用新型的技术方案：一种厨房污水一体化隔油提升装置，包括：进水接口、格栅提手、格栅、过滤罩、处理室、搅拌机、出油口、搅拌棒、油污处理罩、第一出水管、第一法兰、蓄水池观察口、蓄水池、出水接口、备用出水口、第二出水管、潜水泵、蓄水池底座、阀门、杂质出口管、第二法兰、加热管、第一沉淀池、曝气机、第二沉淀池;其中：处理室一侧顶端固定设有进水接口，进水接口与过滤罩固定连接，过滤罩内固定设有格栅，格栅一端与格栅提手固定连接，处理室中部顶端与油污处理罩底部固定连接，搅拌机与处理罩顶部固定连接，搅拌机与搅拌棒同轴连接，油污处理罩顶部固定设有出油口，油污处理罩内设有加热管，处理室与蓄水池一侧固定连接，蓄水池顶部设有蓄水池观察口，处理室与蓄水池通过第一出水管、第一法兰连通，第一出水管底部位于处理室底部，蓄水池底部固定于蓄水池底座顶部，潜水泵固定于蓄水池底部，潜水泵与第二出水管连通，第二出水管顶部设有出水接口，第二出水管中部设有备用出水口，处理室底部分别与第一沉淀池、第二沉淀池固定连接，曝气机固定于处理室底部，第一沉淀池、第二沉淀池底部均设有第二法兰，第一沉淀池、第二沉淀池通过第二法兰与杂质出口管连通，杂质出口管一端设有阀门。
一种厨房污水一体化隔油提升装置，其中：出油口的直径为38mm。
本实用新型的优点在于：将厨房污水接入处理装置，通过曝气机、搅拌机等作用，利用油污质量轻浮在水面的特点，采用气浮除油，将处理后的水通过潜水泵抽出回收利用，节能环保，实用性强。
