申请日2016.07.24
公开(公告)日2017.01.11
IPC分类号C02F9/14; C02F1/32; C02F3/12
摘要
本实用新型涉及一种采用膜工艺的一体化污水处理装置。在日常市政污水的处理中，人工处理处理时间长、效率低、处理后水质差;污水处理厂处理，成本高、处理能力有限，受处理设备影响大，难以保证长期有效的处理。本实用新型涉及一种采用膜工艺的一体化污水处理装置，其中：初步处理槽内设有细格栅，MBR池中部设有MBR处理箱，抽吸泵与紫外线消毒器连接，回用水箱底部设有吸水喇叭口，调节水箱、MBR池底部均固定设有曝气管，曝气管顶部设有曝气口。本装置的优点：采用最新的MBR膜处理技术，装置设有调节池、MBR池及清水池，对污水逐步进行处理，然后将处理后的水用于市政绿化及道路养护，节能环保，实用性强。
权利要求书

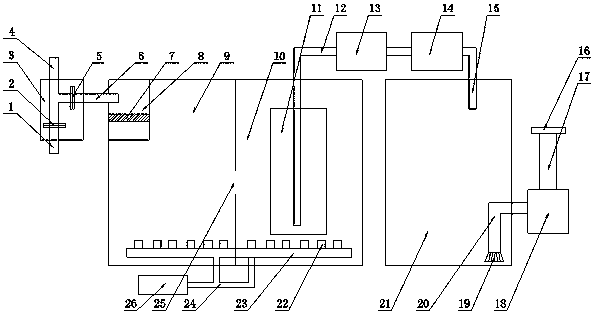

1.一种采用膜工艺的一体化污水处理装置，包括：市政管网接口(1)、市政管网接口阀门(2)、阀门井(3)、污水接口(4)、污水接口阀门(5)、进水管(6)、细格栅(7)、初步处理槽(8)、调节水箱(9)、MBR池(10)、MBR处理箱(11)、MBR池出水管(12)、抽吸泵(13)、紫外线消毒器(14)、回收水箱进水管(15)、出水接口(16)、回用水箱第一出水管(17)、回用泵(18)、吸水喇叭口(19)、回用水箱第二出水管(20)、回用水箱(21)、曝气口(22)、曝气管(23)、出气管(24)、污水出口(25)、鼓风机(26);其特征在于：阀门井(3)内固定设有市政管网接口(1)、市政管网接口阀门(2)、污水接口(4)、污水接口阀门(5)，污水接口阀门(5)与进水管(6)一端连接，进水管(6)另一端与初步处理槽(8)固定连接，初步处理槽(8)固定于调节水箱(9)一侧顶端，初步处理槽(8)内设有细格栅(7)，调节水箱(9)与MBR池(10)固定连接，调节水箱(9)与MBR池(10)通过污水出口(25)连通，MBR池(10)中部设有MBR处理箱(11)，MBR池出水管(12)一端固定于MBR处理箱(11)底部，MBR池出水管(12)另一端与抽吸泵(13)连接，抽吸泵(13)与紫外线消毒器(14)连接，紫外线消毒器(14)与回收水箱进水管(15)一端连通，回收水箱进水管(15)另一端固定于回用水箱(21)顶部，回用水箱(21)底部设有吸水喇叭口(19)，吸水喇叭口(19)与回用水箱第二出水管(20)一端连接，回用水箱第二出水管(20)另一端与回用泵(18)连接，回用泵(18)与回用水箱第一出水管(17)连接，回用水箱第一出水管(17)顶部设有出水接口(16)，调节水箱(9)、MBR池(10)底部均固定设有曝气管(23)，曝气管(23)顶部设有曝气口(22)，曝气管(23)通过出气管(24)与鼓风机(26)连通。
2.根据权利要求1所述的一种采用膜工艺的一体化污水处理装置，其特征在于：曝气口(22)的直径为20mm，数量为90个。
3.根据权利要求1所述的一种采用膜工艺的一体化污水处理装置，其特征在于：调节水箱(9)、MBR池(10)、回用水箱(21)均采用碳钢材料制成。
说明书
一种采用膜工艺的一体化污水处理装置
技术领域
本实用新型涉及污水处理提升设备技术领域，尤其是一种采用膜工艺的一体化污水处理装置。
背景技术
在日常市政污水的处理中，多采用传统的人工处理，或者集中在污水处理厂进行集中处理，人工处理处理时间长、效率低、处理后水质差;污水处理厂处理，成本高、处理能力有限，受处理设备影响大，难以保证长期有效的处理，缺少一种快速有效污水处理的装置，存在不足。
发明内容
本实用新型的目的是提供一种采用膜工艺的一体化污水处理装置，为克服上述的不足，采用最新的MBR膜处理技术，即活性污泥法与膜分离技术相结合的新型水处理技术，装置设有调节池、MBR池及清水池，对污水逐步进行处理，然后将处理后的水用于市政绿化及道路养护，节能环保，实用性强。
本实用新型的技术方案：一种采用膜工艺的一体化污水处理装置，包括：市政管网接口、市政管网接口阀门、阀门井、污水接口、污水接口阀门、进水管、细格栅、初步处理槽、调节水箱、MBR池、MBR处理箱、MBR池出水管、抽吸泵、紫外线消毒器、回收水箱进水管、出水接口、回用水箱第一出水管、回用泵、吸水喇叭口、回用水箱第二出水管、回用水箱、曝气口、曝气管、出气管、污水出口、鼓风机;其中：阀门井内固定设有市政管网接口、市政管网接口阀门、污水接口、污水接口阀门，污水接口阀门与进水管一端连接，进水管另一端与初步处理槽固定连接，初步处理槽固定于调节水箱一侧顶端，初步处理槽内设有细格栅，调节水箱与MBR池固定连接，调节水箱与MBR池通过污水出口连通，MBR池中部设有MBR处理箱，MBR池出水管一端固定于于MBR处理箱底部，MBR池出水管另一端与抽吸泵连接，抽吸泵与紫外线消毒器连接，紫外线消毒器与回收水箱进水管一端连通，回收水箱进水管另一端固定于回用水箱顶部，回用水箱底部设有吸水喇叭口，吸水喇叭口与回用水箱第二出水管一端连接，回用水箱第二出水管另一端与回用泵连接，回用泵与回用水箱第一出水管连接，回用水箱第一出水管顶部设有出水接口，调节水箱、MBR池底部均固定设有曝气管，曝气管顶部设有曝气口，曝气管通过出气管与鼓风机连通。
一种采用膜工艺的一体化污水处理装置，其中：曝气口的直径为20mm，数量为90个。
一种采用膜工艺的一体化污水处理装置，其中：调节水箱、MBR池、回用水箱均采用碳钢材料制成。
本实用新型的优点在于：采用最新的MBR膜处理技术，即活性污泥法与膜分离技术相结合的新型水处理技术，装置设有调节池、MBR池及清水池，对污水逐步进行处理，然后将处理后的水用于市政绿化及道路养护，节能环保，实用性强。
