申请日2015.05.20
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种高速公路服务区污水处理装置,依次设置预处理室、湿地、出水控制塘和集水池,第一进水管与预处理室连接,预处理室设有进水口和出水口,第一进水管与预处理室进水口连接,第一出水管与预处理室出水口连接,第一出水管另一端与均流管连接,均流管与分流管连接,湿地设有进水口和出水口,分流管另一端通过第二进水管与湿地的进水口连接,出水控制塘设有进水口和出水口,湿地的出水口通过第二出水管与出水控制塘进水口连接,出水控制塘出水口通过第三出水管与集水池连接。本实用新型运行稳定、可靠,抗冲击负荷能力强,可实现高速公路服务区污水再利用,减少污水对环境的污染。
权利要求书

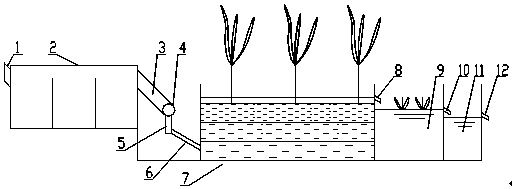

1.一种高速公路服务区污水处理装置,其特征在于:包括依次设置的预处理室(2)、湿地(7)、出水控制塘(9)和集水池(11),第一进水管(1)与预处理室(2)连接,预处理室(2)设有进水口和出水口,第一进水管(1)与预处理室(2)进水口连接,第一出水管(3)与预处理室(2)出水口连接,第一出水管(3)另一端与均流管(4)连接,均流管(4)与分流管(5)连接,湿地(7)设有进水口和出水口,分流管(5)另一端通过第二进水管(6)与湿地(7)的进水口连接,出水控制塘(9)设有进水口和出水口,湿地(7)的出水口通过第二出水管(8)与出水控制塘(9)进水口连接,出水控制塘(9)出水口通过第三出水管(10)与集水池(11)连接。
2.根据权利要求1所述的高速公路服务区污水处理装置,其特征在于:上述第一出水管(3)斜向下,均流管(4)高度低于预处理室(2)的出水口高度。
3.根据权利要求1所述的高速公路服务区污水处理装置,其特征在于:上述湿地(7)的土壤由下而上分别为砾石层、砂层、土壤层,土壤层上种植经济景观植物;湿地(7)的进水口位于砾石层,出水口位于土壤层上方,且低于水面。
4.根据权利要求1所述的高速公路服务区污水处理装置,其特征在于:上述出水控制塘(9)的进水口位于出水控制塘(9)水面上方,出水控制塘(9)的出水口位于水面下方。
5.根据权利要求1所述的高速公路服务区污水处理装置,其特征在于:上述均流管(4)上均匀排列M个出水口,M≥2,每个出水口下方接有一根分流管(5)。
6.根据权利要求1所述的高速公路服务区污水处理装置,其特征在于:上述出水控制塘(9)中养殖去除重金属的水生植物。
说明书
高速公路服务区污水处理装置
技术领域
本实用新型属于污水处理领域,具体涉及一种高速公路服务区污水处理装置。
背景技术
由于高速公路服务区的特殊性,每天排污量不一样,特别是节假日和旅游旺季与平时的排污量相差很大,若采用大规模的污水处理设施,则运行费用高,且在排污量小时可能产生活性污泥营养供给不足而导致微生物死亡,活性污泥失效;若采用小规模的污水处理设施,则高峰期时,活性污泥处理能力不够,污水排放不能达标。
目前国内外高速公路服务区污水基本采用传统污水处理技术进行处理,传统污水处理技术一般采用化粪池、地埋一体式设备或SBR工艺。化粪池处理难以满足排放要求,目前已经进入淘汰行列或作为预处理装置。地埋一体式设备的布水、曝气不易均匀,生物填料容易堵塞,且需要定期更换,费用高,操作繁琐,埋于地下的机电设备一旦出现故障,维修更换麻烦。SBR工艺虽然运行稳定、出水水质好,但投资和运行费用高且对管理的要求也高。
发明内容
本实用新型的目的在于提供一种高速公路服务区污水处理装置,解决了建设及维护成本高、操作繁琐、适应性弱、不能满足排放要求等问题。
实现本实用新型目的的技术解决方案为:一种高速公路服务区污水处理装置,包括依次设置的预处理室、湿地、出水控制塘和集水池,第一进水管与预处理室连接,预处理室设有进水口和出水口,第一进水管与预处理室进水口连接,第一出水管与预处理室出水口连接,第一出水管另一端与均流管连接,均流管与分流管连接,湿地设有进水口和出水口,分流管另一端通过第二进水管与湿地的进水口连接,出水控制塘设有进水口和出水口,湿地的出水口通过第二出水管与出水控制塘进水口连接,出水控制塘出水口通过第三出水管与集水池连接。
上述第一出水管斜向下,均流管高度低于预处理室的出水口高度。
上述湿地的土壤由下而上分别为砾石层、砂层、土壤层,土壤层上种植经济景观植物;湿地的进水口位于砾石层,出水口位于土壤层上方,且低于水面。
上述出水控制塘的进水口位于出水控制塘水面上方,出水控制塘的出水口位于水面下方。
上述均流管上均匀排列M个出水口,M≥2,每个出水口下方接有一根分流管。
上述出水控制塘中养殖去除重金属的水生植物。
本实用新型与现有技术相比,其显著优点在于:(1)建设及维护成本低;(2)采用湿地,可以综合利用服务区绿化面积;(3)采用出水控制塘,因地制宜采用人造生态环境,利用生态环境的净化能力来处理污水;(4)本实用新型使污水中的废物成为生境中生物的营养物,变废为宝,有利于环境保护。
