申请日2016.06.14
公开(公告)日2016.11.09
IPC分类号C02F9/14
摘要
本实用新型公布了一种一体式循环污水处理系统，它包括位于地面的污水净化池和位于房顶的房顶人工湿地池;所述污水净化池包括依次相连的一级化粪池、二级化粪池、厌氧池、好氧池、沉淀池、清水池;所述好氧池内通过充氧管连接充氧设备;所述清水池通过中水回用管与房顶人工湿地池底部连接;所述清水池顶端通过排气管与房顶人工湿地池底部连接;所述房顶人工湿地池上端侧壁设置有净水管与侧壁水箱连通;所述侧壁水箱底端设置有出水管连接用水设备。它能实现生活污水的自动绿色循环净化，提高水资源的利用率，降低对环境的污染，净化效果好。
权利要求书
1.一体式循环污水处理系统，其特征在于，它包括位于地面的污水净化池(3)和位于房顶的房顶人工湿地池(13);所述污水净化池(3)包括依次相连的一级化粪池(31)、二级化粪池(32)、厌氧池(33)、好氧池(34)、沉淀池(35)、清水池(36);所述好氧池(34)内通过充氧管(8)连接充氧设备(12);所述清水池(36)通过中水回用管(7)与房顶人工湿地池(13)底部连接;所述清水池(36)顶端通过排气管(9)与房顶人工湿地池(13)底部连接;所述房顶人工湿地池(13)上端侧壁设置有净水管(11)与侧壁水箱(6)连通;所述侧壁水箱(6)底端设置有出水管(5)连接用水设备(4)。
2.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述中水回用管(7)通过自吸泵(10)与房顶人工湿地池(13)底部连通。
3.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述净水管(11)与侧壁水箱(6)之间设置有消毒设备(15)。
4.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述清水池(36)顶端侧壁设置有溢流管(2)连接市政排水管网(1)。
5.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述侧壁水箱(6)水平位置低于房顶人工湿地池(13);所述侧壁水箱(6)上端设置有溢流管(2)。
6.根据权利要求1所述的一体式循环污水处理系统，其特征在于，房顶人工湿地池(13)上端侧壁设置有溢流管(2)。
7.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述用水设备(4)出水口连通一级化粪池(31)。
8.根据权利要求1所述的一体式循环污水处理系统，其特征在于，所述一级化粪池(31)与二级化粪池(32)之间设置有格栅网。
说明书
一体式循环污水处理系统
技术领域
本实用新型涉及智能家居设计领域，尤其涉及到一种一体式循环污水处理系统。
背景技术
传统的家居生活中，生活污水一般直接排入化粪池中，经化粪池初步净化后即排入市政排水管道中或者进入大型污水净化厂中，这种家居简单的污水排出系统不能立刻循环利用水资源，使得家居生活耗水量增大，浪费水资源，同时污水的直接排出容易污染周边水资源，影响周边生活环境。
实用新型内容
本实用新型的目的是针对以上问题，提供一种一体式循环污水处理系统，它能实现生活污水的自动绿色循环净化，提高水资源的利用率，降低对环境的污染，净化效果好。

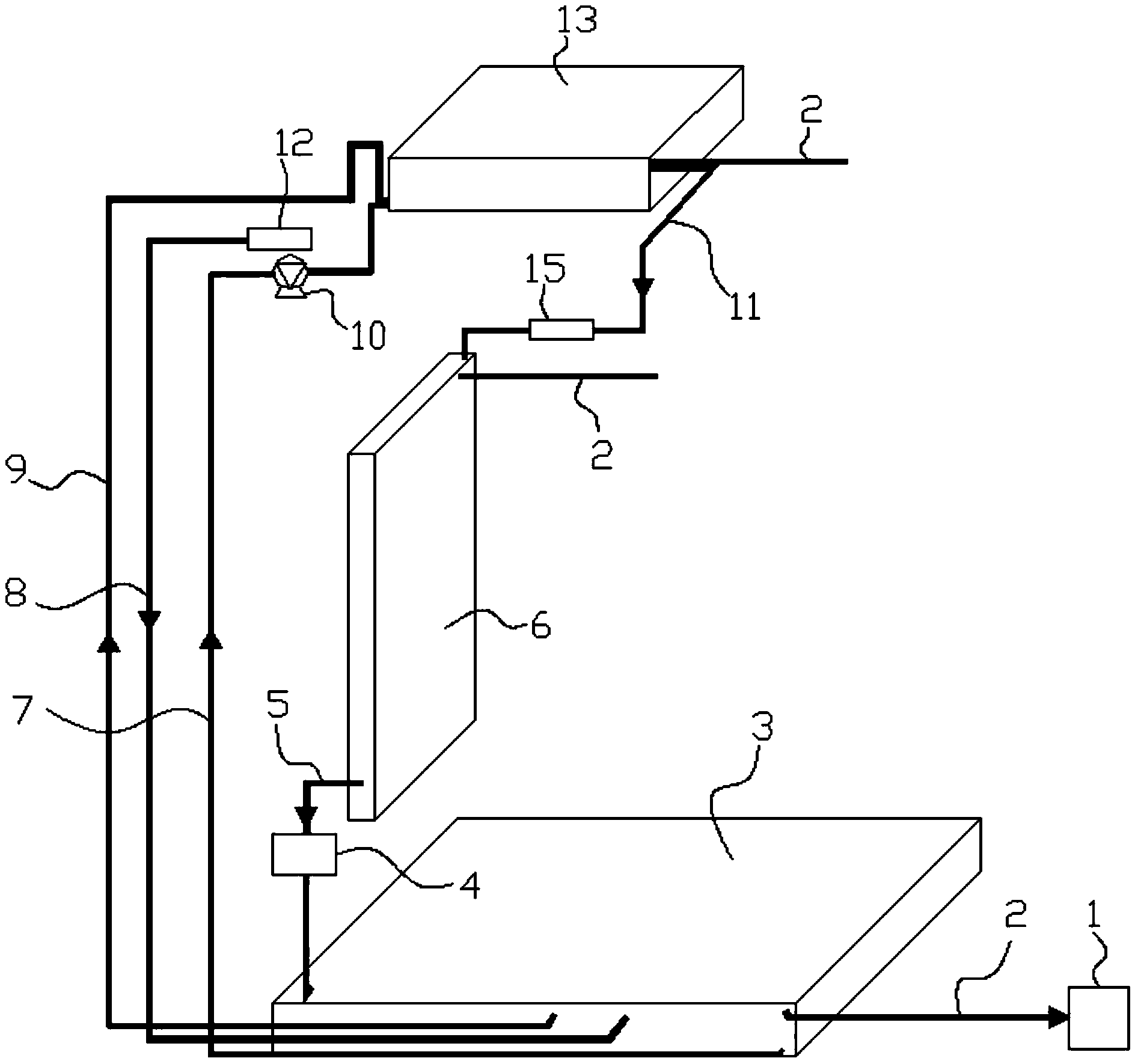

为实现以上目的，本实用新型采用的技术方案是：一体式循环污水处理系统，它包括位于地面的污水净化池(3)和位于房顶的房顶人工湿地池(13);所述污水净化池(3)包括依次相连的一级化粪池(31)、二级化粪池(32)、厌氧池(33)、好氧池(34)、沉淀池(35)、清水池(36);所述好氧池(34)内通过充氧管(8)连接充氧设备(12);所述清水池(36)通过中水回用管(7)与房顶人工湿地池(13)底部连接;所述清水池(36)顶端通过排气管(9)与房顶人工湿地池(13)底部连接;所述房顶人工湿地池(13)上端侧壁设置有净水管(11)与侧壁水箱(6)连通;所述侧壁水箱(6)底端设置有出水管(5)连接用水设备(4)。
进一步的，所述中水回用管(7)通过自吸泵(10)与房顶人工湿地池(13)底部连通。
进一步的，所述净水管(11)与侧壁水箱(6)之间设置有消毒设备(15)。
进一步的，所述清水池(36)顶端侧壁设置有溢流管(2)连接市政排水管网(1)。
进一步的，所述侧壁水箱(6)水平位置低于房顶人工湿地池(13);所述侧壁水箱(6)上端设置有溢流管(2)。
进一步的，房顶人工湿地池(13)上端侧壁设置有溢流管(2)。
进一步的，所述用水设备(4)出水口连通一级化粪池(31)。
进一步的，所述一级化粪池(31)与二级化粪池(32)之间设置有格栅网。
本实用新型的有益效果：
1、本实用新型采用独特的多层污水净化池与房顶人工湿地池结合，对污水进行净化并充分利用污水中的有机物喂养植物，经微生物净化和植物净化产生循环可使用的二次净化水，降低家居生活中对水资源的消耗，降低对环境的污染，节能减排。
2、本污水处理系统占地面积小，便于生产成集成式成套设备，运输、安装方便;
3、本污水处理系统中污泥浓度高，污水处理效果好，利用高效厌氧菌和好氧菌把废水中的有机物分解成水、二氧化碳等无机物，处理后的水可用于冲厕及灌溉用。
4、本污水处理系统不会产生二次污染，污水处理系统中产生的气体经过生物除臭后达标排放。
5、本污水处理系统无需专人管理、自动化程度高;设备运行稳定，不易出现故障。
