申请日2016.06.14
公开(公告)日2016.11.30
IPC分类号H01H36/02
摘要
本实用新型涉及家用的污水处理装置领域，公开了一种浮球磁力开关及洁净水箱、污水箱和污水泵装置。该浮球磁力开关，用于根据水箱中水位的高低控制排出的水量，包括经由至少一部分的水箱壳体分隔的控制部I以及控制部II。以及应用该浮球磁力开关的洁净水箱、污水箱和污水泵装置。本实用新型的优点在于，解决了类似装置中密封效果不好容易漏电与拆卸维修的便捷性共存的问题，既可以有效避免漏电，同时也可以很好地保留拆卸方便，便于维修的优点，具有较高的应用价值。
权利要求书

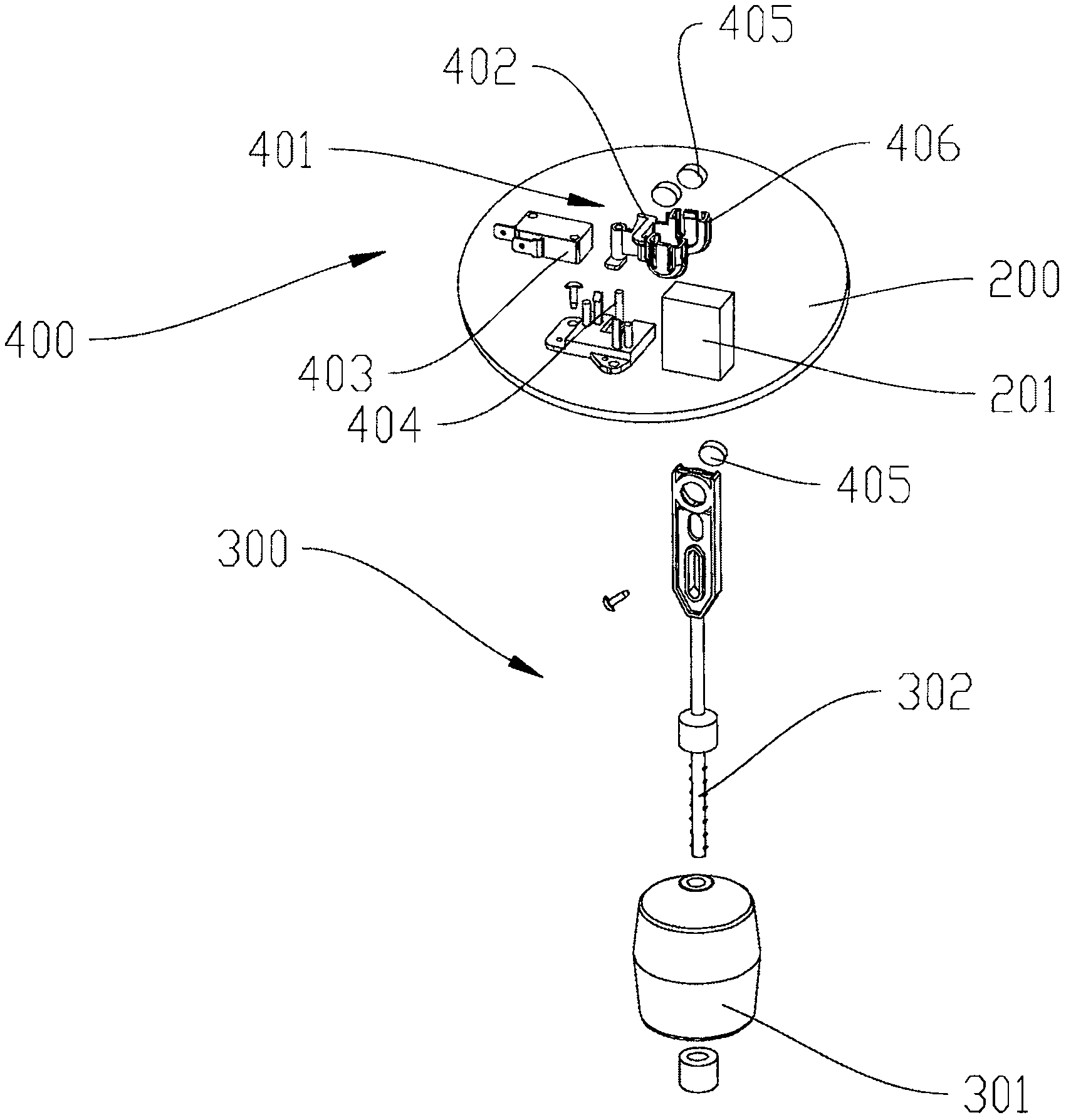

1.一种浮球磁力开关，用于根据水箱(100)中水位的高低控制排出的水量，其特征在于，包括经由至少一部分的水箱壳体(200)分隔的控制部I(300)以及控制部II(400);
所述控制部I(300)位于所述水箱(100)内部，一端设置有和水箱(100)内的水相接触的浮球(301)，另一端可活动地通过设置于所述水箱壳体(200)与所述控制部II(400)相连接;
所述控制部II(400)位于所述水箱壳体(200)的远离所述控制部I(300)的一侧且与控制部I(300)相连接;所述的控制部II(400)通过所述水箱(100)上的可拆卸壳体(101)与所述水箱(100)外侧隔离。
2.根据权利要求1所述的浮球磁力开关，其特征在于，所述控制部I(300)还包括一开关顶杆(302);所述开关顶杆(302)的一端与所述浮球(301)相连接，另一端与所述控制部II(400)相连接;所述开关顶杆(302)通过设置于所述水箱壳体(200)上的导向槽(201)与控制部II(400)，并沿着所述导向槽(201)的延伸方向移动。
3.根据权利要求1或者2所述的浮球磁力开关，其特征在于，所述至少一部分的水箱壳体(200)是指一具有预先确定的形状的板;所述板与所述水箱(100)固定连接;所述板的一侧安装有控制部II(400)，另一侧设置有控制部I(300)。
4.根据权利要求1所述的浮球磁力开关，其特征在于，所述控制部II(400)还包括控制开关(401);所述控制开关(401)包括一可旋转的开关摆杆(402);所述开关摆杆(402)在所述控制部I(300)处于确定状态时在控制部I(300)的驱动下转动至开启位置并导通开关(403)。
5.根据权利要求2所述的浮球磁力开关，其特征在于，所述控制部II(400)还包括控制开关(401);所述控制开关(401)包括一可旋转的开关摆杆(402);所述开关摆杆(402)在所述控制部I(300)处于确定状态时在控制部I(300)的驱动下转动至开启位置并导通开关(403);所述控制开关(401)还包括一沿着所述开关顶杆(302)的移动方向延伸的转轴(404);所 述开关摆杆(402)设置于所述转轴(404)上并在控制部I(300)的驱动下绕所述转轴(404)转动。
6.根据权利要求5所述的浮球磁力开关，其特征在于，所述开关摆杆(402)以及开关顶杆(302)上分别设置有磁性装置(405)，当所述开关顶杆(302)移动至确定状态时位于开关顶杆(302)上的磁性装置(405)吸引设置于开关摆杆(402)上的磁性装置(405)并驱动所述开关摆杆(402)绕所述转轴(404)转动至开启位置。
7.根据权利要求6所述的浮球磁力开关，其特征在于，所述开关摆杆(402)还包括由所述转轴(404)朝向所述开关顶杆(302)的方向延伸的摆杆杆体(406);所述磁性装置(405)设置于所述摆杆杆体(406)上。
8.根据权利要求7所述的浮球磁力开关，其特征在于，所述开关摆杆(402)设置有两个摆杆杆体(406);所述两个摆杆杆体(406)分别设置于所述开关顶杆(302)的移动方向的两侧。
9.根据权利要求1所述的浮球磁力开关，其特征在于，所述开关顶杆(302)上设置有用于限制开关顶杆(302)移动行程的限位装置(303)。
10.一种应用上述权利要求1-9任一所述的浮球磁力开关的洁净水箱。
11.一种应用上述权利要求1-9任一所述的浮球磁力开关的污水箱。
12.一种应用上述权利要求1-9任一所述的浮球磁力开关的污水泵装置。
说明书
浮球磁力开关及洁净水箱、污水箱和污水泵装置
技术领域
本实用新型涉及家用的污水处理装置领域，特别涉及一种用于污水处理装置的污水箱的浮球磁力开关。
背景技术
浮球磁力开关是一种在现有的冲洗水箱中普遍使用的装置，其结构大多为利用浮球感知水箱内水位的高低并在水位适当时开启水箱开关，进行冲洗。但在污水泵装置中，由于污水泵的水箱中容纳的是污水，为了避免在使用过程中人体沾染污水，通常会在污水泵中采用电开关进行控制，因此，现有技术中往往为了对水箱进行密封，防止污水溅出，从而牺牲了控制装置的可拆卸性。但由于污水中含有较多的固体杂质，污水泵容易堵塞，需要适时地进行拆卸，现有的污水泵浮球开关在应用上存在困难和不便之处。
有鉴于此，有必要对现有的浮球磁力开关进行改进。
实用新型内容
本实用新型针对现有技术中需要对浮球磁力开关进行密封从而不得不牺牲开关的可拆卸性的缺点，提供了一种新型的浮球磁力开关，能够兼具密封性能和可拆卸性。
为实现上述目的，本实用新型可采取下述技术方案：
一种浮球磁力开关，用于根据水箱中水位的高低控制排出的水量，包括经由至少一部分的水箱壳体分隔的控制部I以及控制部II;
所述控制部I位于所述水箱内部，一端设置有和水箱内的水相接触的浮球，另一端可活动地通过设置于所述水箱壳体与所述控制部II相连接;
所述控制部II位于所述水箱壳体的远离所述控制部I的一侧且与控制部I相连接;所述的控制部II通过所述水箱上的可拆卸壳体与所述水箱外侧隔离。
进一步地，于本申请的实施例中，作为一种可选的方案，所述控制部I还包括一开关顶杆;所述开关顶杆的一端与所述浮球相连接，另一端与所述控制部II 相连接;所述开关顶杆通过设置于所述水箱壳体上的导向槽与控制部II，并沿着所述导向槽的延伸方向移动。
进一步地，于本申请的实施例中，作为一种可选的方案，所述至少一部分的水箱壳体是指一具有预先确定的形状的板;所述板与所述水箱固定连接;所述板的一侧安装有控制部II，另一侧设置有控制部I。
进一步地，于本申请的实施例中，作为一种可选的方案，所述控制部II还包括控制开关;所述控制开关包括一可旋转的开关摆杆;所述开关摆杆在所述控制部I处于确定状态时在控制部I的驱动下转动至开启位置并导通开关。
进一步地，于本申请的实施例中，作为一种可选的方案，所述控制部II还包括控制开关;所述控制开关包括一可旋转的开关摆杆;所述开关摆杆在所述控制部I处于确定状态时在控制部I的驱动下转动至开启位置并导通开关;所述控制开关还包括一沿着所述开关顶杆的移动方向延伸的转轴;所述开关摆杆设置于所述转轴上并在控制部I的驱动下绕所述转轴转动。
进一步地，于本申请的实施例中，作为一种可选的方案，所述开关摆杆以及开关顶杆上分别设置有磁性装置，当所述开关顶杆移动至确定状态时位于开关顶杆上的磁性装置吸引设置于开关摆杆上的磁性装置并驱动所述开关摆杆绕所述转轴转动至开启位置。
进一步地，于本申请的实施例中，作为一种可选的方案，所述开关摆杆还包括由所述转轴朝向所述开关顶杆的方向延伸的摆杆杆体;所述磁性装置设置于所述摆杆杆体上。
进一步地，于本申请的实施例中，作为一种可选的方案，所述开关摆杆设置有两个摆杆杆体;所述两个摆杆杆体分别设置于所述开关顶杆的移动方向的两侧。
进一步地，于本申请的实施例中，作为一种可选的方案，所述开关顶杆上设置有用于限制开关顶杆移动行程的限位装置。
一种应用上述的浮球磁力开关的洁净水箱。
一种应用上述的浮球磁力开关的污水箱。
一种应用上述的浮球磁力开关的污水泵装置。
本实用新型具有以下的显著技术效果：
将整个开关分为两部分的控制装置，将其中带电的控制部分与污水进行隔离，以实现密封，同时将这些分离出的控制部分安装在一个可以被很容易的拆卸的外壳部分之内，从而在保持密封的同时，令整个开关能够被很容易地进行拆卸。
