申请日2016.06.14
公开(公告)日2016.11.30
IPC分类号C02F3/12
摘要
本实用新型公开了一种易清理的MBR膜生物反应器污水处理设备，包括污水池和过滤池，所述过滤池的外部上方安装有液压缸，所述过滤池的内部下方安装有MBR膜组件，所述过滤池的内部左侧下方设置有污泥泵，所述污泥泵通过导线与控制装置电性连接，所述MBR膜组件的两侧安装有刷头，所述刷头的上方固定安装有液压杆，所述过滤池的右侧设置有曝气池，所述曝气池的内壁上安装有消毒装置，所述消毒装置通过导线与控制装置电性连接，所述风机的一端伸入曝气池的内部下方。该易清理的MBR膜生物反应器污水处理设备，具有结构设计合理、操作简单、易于清理等优点，同时能大幅度提高污水处理的效率，可以普遍推广使用。
权利要求书

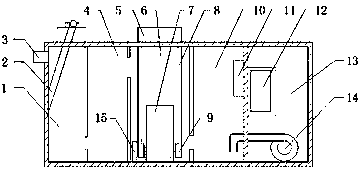

1.一种易清理的MBR膜生物反应器污水处理设备，包括污水池(1)和过滤池(6)，所述污水池(1)的左侧上方设置有进水口(3)，其特征在于：所述污水池(1)的内部在进水口(3)的右侧安装有机械格栅(2)，所述污水池(1)的右侧设置有加药反应池(4)，所述加药反应池(4)的右侧设置有过滤池(6)，所述过滤池(6)的外部上方安装有液压缸(5)，所述过滤池(6)的内部下方安装有MBR膜组件(7)，所述过滤池(6)的内部左侧下方设置有污泥泵(15)，所述污泥泵(15)通过导线与控制装置(12)电性连接，所述MBR膜组件(7)的两侧安装有刷头(9)，所述刷头(9)的上方固定安装有液压杆(8)，所述液压杆(8)的上方与液压缸(5)固定连接，所述过滤池(6)的右侧设置有曝气池(10)，所述曝气池(10)的内壁上安装有消毒装置(11)，所述消毒装置(11)通过导线与控制装置(12)电性连接，所述曝气池(10)的右侧设置有操作室(13)，所述操作室(13)的下方安装有风机(14)，所述风机(14)通过导线与控制装置(12)电性连接，所述风机(14)的一端伸入曝气池(10)的内部下方。
2.根据权利要求1所述的一种易清理的MBR膜生物反应器污水处理设备，其特征在于：所述刷头(9)设置有两组，且对称安装在MBR膜组件(7)的两侧。
3.根据权利要求1所述的一种易清理的MBR膜生物反应器污水处理设备，其特征在于：所述刷头(9)与MBR膜组件(7)的接触面设置有刷毛。
4.根据权利要求1所述的一种易清理的MBR膜生物反应器污水处理设备，其特征在于：所述消毒装置(11)为紫外线消毒装置。
说明书
一种易清理的MBR膜生物反应器污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种易清理的MBR膜生物反应器污水处理设备。
背景技术
随着社会的发展和工业的进步，人类产生的污水也越来越多，污水处理问题已成为人类维持生态平衡、保证自身发展的重要问题之一。膜生物反应器是一种将膜分离单元与生物处理单元相结合的新型水处理技术，近年来受到重视，其已成为国内外研究的热点MBR技术具有出水水质优良、运行操作简单、污泥产率低、占地面积小等特点，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量;MBR膜生物反应器因其有截留作用，可保留世代周期较长的微生物，可实现对污水的深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。
传统的污水处理设备占地面积大，处理效率和处理能力有限，出水水质难以保证，而且投资成本高，不易维护，污水处理后产生的污泥不易清理，需要花费大量的人力，不能满足生产生活的需求。
实用新型内容
本实用新型的目的在于提供一种易清理的MBR膜生物反应器污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种易清理的MBR膜生物反应器污水处理设备，包括污水池和过滤池，所述污水池的左侧上方设置有进水口，所述污水池的内部在进水口的右侧安装有机械格栅，所述污水池的右侧设置有加药反应池，所述加药反应池的右侧设置有过滤池，所述过滤池的外部上方安装有液压缸，所述过滤池的内部下方安装有MBR膜组件，所述过滤池的内部左侧下方设置有污泥泵，所述污泥泵通过导线与控制装置电性连接，所述MBR膜组件的两侧安装有刷头，所述刷头的上方固定安装有液压杆，所述液压杆的上方与液压缸固定连接，所述过滤池的右侧设置有曝气池，所述曝气池的内壁上安装有消毒装置，所述消毒装置通过导线与控制装置电性连接，所述曝气池的右侧设置有操作室，所述操作室的下方安装有风机，所述风机通过导线与控制装置电性连接，所述风机的一端伸入曝气池的内部下方。
优选的，所述刷头设置有两组，且对称安装在MBR膜组件的两侧。
优选的，所述刷头与MBR膜组件的接触面设置有刷毛。
优选的，所述消毒装置为紫外线消毒装置。
与现有技术相比，本实用新型的有益效果是：该易清理的MBR膜生物反应器污水处理设备，通过液压杆和刷头的设计，使得MER膜组件在使用过程中产生的污泥能够更加方便的去除，有效避免污泥吸附在MBR膜组件的表面影响无污水处理的效率;通过污泥泵的设计，使得产生的污泥能够及时清理出去;该易清理的MBR膜生物反应器污水处理设备，具有结构设计合理、操作简单、易于清理等优点，同时能大幅度提高污水处理的效率，可以普遍推广使用。
