申请日2016.06.14
公开(公告)日2016.09.21
IPC分类号C02F9/04
摘要
本发明提供一种生活污水处理控制系统，包括依次连接的格栅室、调节池和污水处理成套装置、中间水池、纤维球过滤器、消毒池和控制装置，控制装置分别与中间水池、纤维球过滤器和消毒池相连;消毒池上设有加药装置，污水处理成套装置连接有至少一个罗兹风机，罗兹风机用于向污水处理成套装置内鼓入空气，污水处理成套装置和纤维球过滤器的管道上设有电磁阀，格栅室内设有搅拌装置，中间水池和消毒池均设有液位计，调节池内设有浊度计，控制装置用于控制加药装置、罗兹风机、电磁阀和搅拌装置;控制装置包括PLC和显示屏，PLC包括相互连接的非冗余CPU、冗余通讯接口、数据采集模块和顺序控制模块。本发明可以实时监控污水的处理效果，提高水处理效率。
权利要求书

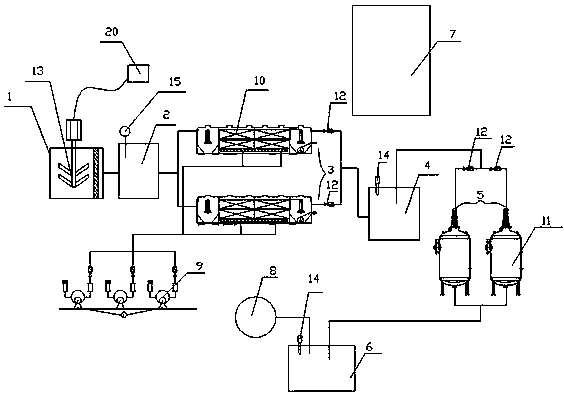

1.一种生活污水处理控制系统,包括依次连接的格栅室、调节池和污水处理成套装置，其特征在于：还包括中间水池、纤维球过滤器、消毒池和控制装置，所述中间水池、纤维球过滤器和消毒池依次相连，所述中间水池与污水处理成套装置相连;所述控制装置分别与中间水池、纤维球过滤器和消毒池相连;所述消毒池上设有加药装置，所述污水处理成套装置连接有至少一个罗兹风机，所述罗兹风机用于向污水处理成套装置内鼓入空气，所述污水处理成套装置包括两个成套处理单元，两个成套处理单元相并联;所述纤维球过滤器由两个并联的纤维球过滤单元组成，所述纤维球过滤单元的入口管道上设有电磁阀;所述格栅室内设有搅拌装置，所述中间水池和消毒池均设有液位计，所述调节池内设有浊度计，所述浊度计和液位计分别与控制装置相连，所述控制装置用于控制加药装置、罗兹风机、电磁阀和搅拌装置;所述控制装置包括PLC和显示屏，所述PLC包括相互连接的非冗余CPU、冗余通讯接口、数据采集模块和顺序控制模块。
2.根据权利要求1所述的生活污水处理控制系统，其特征在于：所述PLC采用AB公司CONTROLLOGIX系列。
3.根据权利要求1所述的生活污水处理控制系统，其特征在于：所述电磁阀为ASCO系列。
4.根据权利要求1所述的生活污水处理控制系统，其特征在于：所述搅拌装置的端部连接有变频器。
说明书
生活污水处理控制系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种生活污水处理控制系统。
背景技术
在人们的日常生活中，生活废水属于含油污水的一种，需进行处理，污水过滤的意义在人民生活中意义重大。
设立污水处理厂，把污水过滤后才排出以便减低水质污染的程度，减少人和动物患病或死亡是必然的要求。为了避免对环境的污染，含油污水必须得到妥善的处理。
此外，随着陆地和海洋石油及天然气的勘探开发生产，含油污水量也在逐年增加。在石油勘探开发的含油污水主要有采油污水、钻井和洗井污水，其中以采油污水量最大，不仅含油浓度高，而且含有大量的固体悬浮物和其他污染物。此类含油污水也亟需得到处理。
发明内容
为解决上述问题，本发明公开了一种生活污水处理控制系统，可以实时监控污水的处理效果。
为了达到上述目的，本发明提供如下技术方案：
一种生活污水处理控制系统，包括依次连接的格栅室、调节池和污水处理成套装置，还包括中间水池、纤维球过滤器、消毒池和控制装置，所述中间水池、纤维球过滤器和消毒池依次相连，所述中间水池与污水处理成套装置相连;所述控制装置分别与中间水池、纤维球过滤器和消毒池相连;所述消毒池上设有加药装置，所述污水处理成套装置连接有至少一个罗兹风机，所述罗兹风机用于向污水处理成套装置内鼓入空气，所述污水处理成套装置包括两个成套处理单元，两个成套处理单元相并联;所述纤维球过滤器由两个并联的纤维球过滤单元组成，所述纤维球过滤单元的入口管道上设有电磁阀;所述格栅室内设有搅拌装置，所述中间水池和消毒池均设有液位计，所述调节池内设有浊度计，所述浊度计和液位计分别与控制装置相连，所述控制装置用于控制加药装置、罗兹风机、电磁阀和搅拌装置;所述控制装置包括PLC和显示屏，所述PLC包括相互连接的非冗余CPU、冗余通讯接口、数据采集模块和顺序控制模块。
作为本发明的进一步改进，所述PLC采用AB公司CONTROLLOGIX系列。
作为本发明的进一步改进，所述电磁阀为ASCO系列。
作为本发明的进一步改进，所述搅拌装置的端部连接有变频器。
本发明与现有技术相比，有益效果如下：控制系统根据监测数据实时监控污水处理效果，防止污水由于处理不充分而影响最终的出水水质;纤维球过滤器单元和污水处理成套单元均采用并联，一方面可以提高污水处理效率，另一方面是其中一个单元发生故障时，可以继续正常工作。
