申请日2016.06.14
公开(公告)日2016.11.16
IPC分类号C02F3/28; C02F103/28
摘要
本实用新型公开了一种造纸废水的处理装置，该装置包括膨胀颗粒污泥床反应器和间歇式活性污泥处理器，膨胀颗粒污泥床反应器的进水区经液体流量计、止回阀与进水泵连接;膨胀颗粒污泥床反应器与间歇式活性污泥处理器之间设有平衡池，平衡池进口经管道与膨胀颗粒污泥床反应器连接，平衡池内设有潜水泵，潜水泵出口经管道与间歇式活性污泥处理器连接;间歇式活性污泥处理器设有排泥口和清水出口。本实用新型有效提高了污泥生化处理效率和净化效率。本实用新型的装置净化高，结构紧凑，提高了设备的自动化程度，占地面积小。非常适合化工厂区建设，用来处理高浓度有机废水。
权利要求书

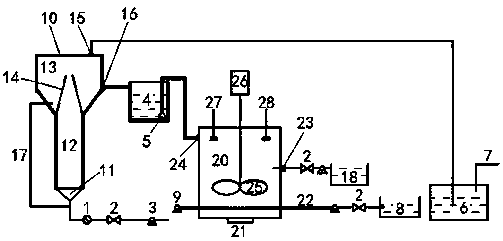

1.一种造纸废水的处理装置，包括膨胀颗粒污泥床反应器(10)和间歇式活性污泥处理器(20)，其特征在于：膨胀颗粒污泥床反应器(10)的进水区(11)经液体流量计(1)、止回阀(2)与进水泵(3)连接;膨胀颗粒污泥床反应器(10)与间歇式活性污泥处理器(20)之间设有平衡池(4)，平衡池(4)进口经管道与膨胀颗粒污泥床反应器(10)连接，平衡池(4)内设有潜水泵(5)，潜水泵(5)出口经管道与间歇式活性污泥处理器(20)连接;间歇式活性污泥处理器(20)设有排泥口(21)和清水出口(23)。
2.根据权利要求1所述造纸废水的处理装置，其特征在于：所述膨胀颗粒污泥床反应器(10)内由下至上分别为进水区(11)、反应区(12)和三相分离器(13)，在三相分离器(13)与反应区(12)的连接口处设有提升管(14);反应区(12)是直径为25cm，高度为1.4m的管状结构;进水区(11)为上大下小的锥形结构，锥形的顶圆与反应区(12)直径对应并焊接，进水区(11)底部与液体流量计(1)连接;三相分离器(13)下段为上大下小的锥形结构，锥形的底圆与反应区(12)直径对应并焊接，三相分离器(13)上段为管状结构;提升管(14)为上小下大的锥形结构，锥形的底圆与三相分离器(13)底圆直径对应并焊接，提升管(14)高度为0.6m;三相分离器(13)侧面设有出水接口(16)，出水接口(16)与平衡池(4)进口连接;三相分离器(13)顶部密封，三相分离器(13)顶部设有气水排出接口(15)。
3.根据权利要求2所述造纸废水的处理装置，其特征在于：所述气水排出接口(15)与水封装置(6)管道连接，水封装置(6)顶部设有排气管(7)。
4.根据权利要求1所述造纸废水的处理装置，其特征在于：所述间歇式活性污泥处理器(20)是长宽高比例为30:25:60的矩形箱体结构;箱体底部设有排泥口(21)和曝气管(22)，曝气管(22)经管道和止回阀(2)与蓄水池(8)连接;箱体中部侧面设有清水出口(23);箱体上部侧面设有进水口(24)，进水口(24)与平衡池(4)内的潜水泵(5)出口管道连接;箱体内设有搅拌桨(25)，搅拌桨(25)与搅拌机(26)连接;箱体顶部设有pH计(27)和ORP计(28)。
说明书
一种造纸废水的处理装置
技术领域
本实用新型涉及一种造纸废水的处理装置，属于水处理及环境保护工程技术领域。
背景技术
随着我国经济快速发展，居民的生活水平不断提高，造纸厂产业朝着规模化和规范化产生发展，特别是“低碳技术、低碳经济”的提出，使得厌氧处理技术在造纸厂废水处理行业收到广泛关注。厌氧处理技术可降低水处理工艺能源消耗，产生可资源利用气体，减少碳排放，该技术思想也符合现代水处理工艺向智能化、资源化、可持续化发展的大方向。然而厌氧处理技术处理量小，处理时间长，出水水质低，特别在造纸厂废水BOD、COD含量大，水力冲击负荷大，传统厌氧处理技术无法满足高有机物浓度废水的处理要求。
针对当前厌氧处理过程中产甲烷菌对于生成环境要求苛刻、厌氧颗粒污泥需要的周期长及其出水水质不佳的现状，膨胀颗粒污泥床(EGSB，expanded granular sludgebed)反应器是在厌氧升流式污泥床(UASB，up-flow anaerobic sludge blanket)反应器的基础上改进形成的第三代厌氧生物反应器，在国内水处理工程中得到应用，但在工业废水处理实际应用中，传统的EGSB反应器存在颗粒污泥培养过程长、启动周期长、颗粒污泥不易在EGSB反应器内保留、处理效率低下的弊端。
发明内容
本实用新型的目的在于，提供一种造纸废水的处理装置,以实现高浓度有机物造纸厂废水快速稳定处理的目的，从而克服现有技术的不足。
本实用新型的技术方案是这样实现的：
本实用新型的一种造纸废水的处理装置为，该装置包括膨胀颗粒污泥床反应器和间歇式活性污泥处理器，膨胀颗粒污泥床反应器的进水区经液体流量计、止回阀与进水泵连接;膨胀颗粒污泥床反应器与间歇式活性污泥处理器之间设有平衡池，平衡池进口经管道与膨胀颗粒污泥床反应器连接，平衡池内设有潜水泵，潜水泵出口经管道与间歇式活性污泥处理器连接;间歇式活性污泥处理器设有排泥口和清水出口。
前述装置中，所述膨胀颗粒污泥床反应器内由下至上分别为进水区、反应区和三相分离器，在三相分离器与反应区的连接口处设有提升管;反应区是直径为25cm，高度为1.4m的管状结构;进水区为上大下小的锥形结构，锥形的顶圆与反应区直径对应并焊接，进水区底部与液体流量计连接;三相分离器下段为上大下小的锥形结构，锥形的底圆与反应区直径对应并焊接，三相分离器上段为管状结构;提升管为上小下大的锥形结构，锥形的底圆与三相分离器底圆直径对应并焊接，提升管高度为0.6m;三相分离器侧面设有出水接口，出水接口与平衡池进口连接;三相分离器顶部密封，三相分离器顶部设有气水排出接口。
前述装置中，所述气水排出接口与水封装置管道连接，水封装置顶部设有排气管。
前述装置中，所述间歇式活性污泥处理器是长宽高比例为30:25:60的矩形箱体结构;箱体底部设有排泥口和曝气管，曝气管经管道和止回阀与蓄水池连接;箱体中部侧面设有清水出口;箱体上部侧面设有进水口，进水口与平衡池内的潜水泵出口管道连接;箱体内设有搅拌桨，搅拌桨与搅拌机连接;箱体顶部设有pH计和ORP计。
由于采用了上述技术方案，本实用新型与现有技术相比，本实用新型通过采用EGSB-SBR联合处理高浓度有机造纸厂废水，EGSB处理过程中厌氧微生物起到了降解有机物含量作用，同时将难降解的大分子有机物生化降解为小分子有机物，提高了SBR生化处理效率，从而大大提高净化效率。通过设置提升管截留污泥以及回流管将被其他带出污泥返回EGSB反应区，从而防止了污泥颗粒水里流失，从而提高EGSB反应区微生物浓度，形成了世代周期长的微生物群落，对于N、P污染物也有很高的降解效率。本实用新型的装置净化效率高，结构紧凑，自动化程度较高，占地面积小，非常适合化工厂区建设，用来处理高浓度有机废水。
