申请日2016.06.14
公开(公告)日2016.11.23
IPC分类号B01F7/18; C02F1/00
摘要
本实用新型公开了一种搅拌式污水水质净化装置，横梁固定安装在左支架和右支架之间的顶部，左升降气缸安装在横梁底部的左侧，右升降气缸安装在横梁底部的右侧，左升降气缸轴安装在左升降气缸内，右升降气缸轴安装在右升降气缸内，升级板固定在左升降气缸轴和右升降气缸轴的底部，搅拌驱动电机安装在升降板顶部的中央，搅拌轴安装在搅拌驱动电机内，所述的左净化剂喷洒管安装在左支架上，右净化剂喷洒管安装在右支架上，左净化剂喷洒管与左净化剂添加筒连通，右净化剂喷洒喷洒管与右净化剂添加筒连通，污水净化筒设置在左支架和右支架之间。本实用新型其设计科学合理，结构组成简单，使用方便。
权利要求书

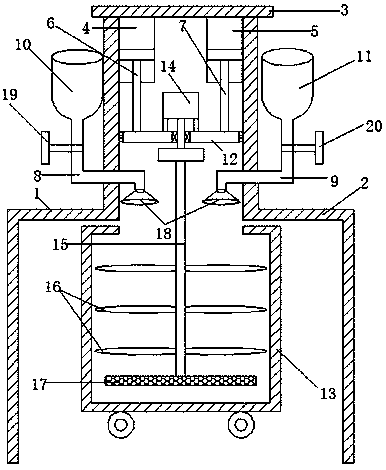

1.一种搅拌式污水水质净化装置，其特征在于：结构包括：左支架、右支架、横梁、左升降气缸、右升降气缸、左升降气缸轴、右升降气缸轴、左净化剂喷洒管、右净化剂喷洒管、左净化剂添加筒、右净化剂添加筒、升降板、污水净化筒、搅拌驱动电机、搅拌轴、搅拌叶片、过滤网、净化剂喷头、左阀门、右阀门，所述的横梁固定安装在左支架和右支架之间的顶部，左升降气缸安装在横梁底部的左侧，右升降气缸安装在横梁底部的右侧，所述的左升降气缸轴安装在左升降气缸内，右升降气缸轴安装在右升降气缸内，所述的升降板固定在左升降气缸轴和右升降气缸轴的底部，所述的搅拌驱动电机安装在升降板顶部的中央，搅拌轴安装在搅拌驱动电机内，所述的左净化剂喷洒管安装在左支架上，右净化剂喷洒管安装在右支架上，所述的左净化剂喷洒管与左净化剂添加筒连通，右净化剂喷洒管与右净化剂添加筒连通，所述的污水净化筒设置在左支架和右支架之间。
2.根据权利要求1所述的一种搅拌式污水水质净化装置，其特征在于：所述的搅拌轴上安装搅拌叶片，过滤网安装在搅拌轴的底端。
3.根据权利要求1所述的一种搅拌式污水水质净化装置，其特征在于：所述的左净化剂喷洒管和右净化剂喷洒管的末端安装净化剂喷头。
4.根据权利要求1所述的一种搅拌式污水水质净化装置，其特征在于：所述的左阀门安装在左净化剂喷洒管上，右阀门安装在右净化剂喷洒管上。
说明书
一种搅拌式污水水质净化装置
技术领域
本实用新型涉及到一种净化污水装置，尤其是涉及一种搅拌式污水水质净化装置，属于水质净化技术领域。
背景技术
水是人类赖以生存的基础，随着人类社会的不断发展，环境污染变得日益严重，水体水质日益恶化，人类面临水污染和水量短缺的严重局面。工业污水的排放是水污染的一大重要因素，因此，工业污水的处理以及水资源的充分回收利用成为现代工业生产的一大重要工作。 对污水的净化处理一般都是通过污水净化器来实现的。传统的污水净化器包括一个罐体，罐体上端具有入水口，下端具有出水口，在罐体内填充石英砂或活性炭等过滤介质，污水从入水口进入罐体内经过石英砂或活性炭的净化作用形成干净的水从出水口流出。这样的污水过滤器具有以下缺点：首先是该过滤器对污水只有一级过滤，因此当污水内的杂质和有害物质含量较高时，容易出现污水净化不完全的情况，造成还没处理干净的污水排到外界，对环境造成污染;另外，本污水过滤器采用石英砂或活性炭作为过滤介质，石英砂和活性炭不但价格较贵，同时使用寿命短，需要经常更换，造成污水处理成本大大增加。并且活性炭虽然对粉尘具有较强的吸附效果，但是对油污、铬、镍、锌和磷的去除作用比较微弱，对酸碱的化学和热稳定性较差，使得净化效果很不稳定。
实用新型内容
本实用新型提出了一种搅拌式污水水质净化装置，其设计科学合理，结构组成简单，使用方便。
本实用新型解采用以下技术方案来解决现有的技术问题。
一种搅拌式污水水质净化装置，结构包括：左支架、右支架、横梁、左升降气缸、右升降气缸、左升降气缸轴、右升降气缸轴、左净化剂喷洒管、右净化剂喷洒管、左净化剂添加筒、右净化剂添加筒、升降板、污水净化筒、搅拌驱动电机、搅拌轴、搅拌叶片、过滤网、净化剂喷头、左阀门、右阀门，所述的横梁固定安装在左支架和右支架之间的顶部，左升降气缸安装在横梁底部的左侧，右升降气缸安装在横梁底部的右侧，所述的左升降气缸轴安装在左升降气缸内，右升降气缸轴安装在右升降气缸内，所述的升降板固定在左升降气缸轴和右升降气缸轴的底部，所述的搅拌驱动电机安装在升降板顶部的中央，搅拌轴安装在搅拌驱动电机内，所述的左净化剂喷洒管安装在左支架上，右净化剂喷洒管安装在右支架上，所述的左净化剂喷洒管与左净化剂添加筒连通，右净化剂喷洒管与右净化剂添加筒连通，所述的污水净化筒设置在左支架和右支架之间。
进一步，所述的搅拌轴上安装搅拌叶片，过滤网安装在搅拌轴的底端。
进一步，所述的左净化剂喷洒管和右净化剂喷洒管的末端安装净化剂喷头。
进一步，所述的左阀门安装在左净化剂喷洒管上，右阀门安装在右净化剂喷洒管上。
本实用新型的有益效果是：本实用新型提出的一种搅拌式污水水质净化装置，其设计科学合理，结构组成简单，使用方便，具有非常广阔的应用前景。
