申请日2016.07.25
公开(公告)日2017.02.01
IPC分类号C02F9/14
摘要

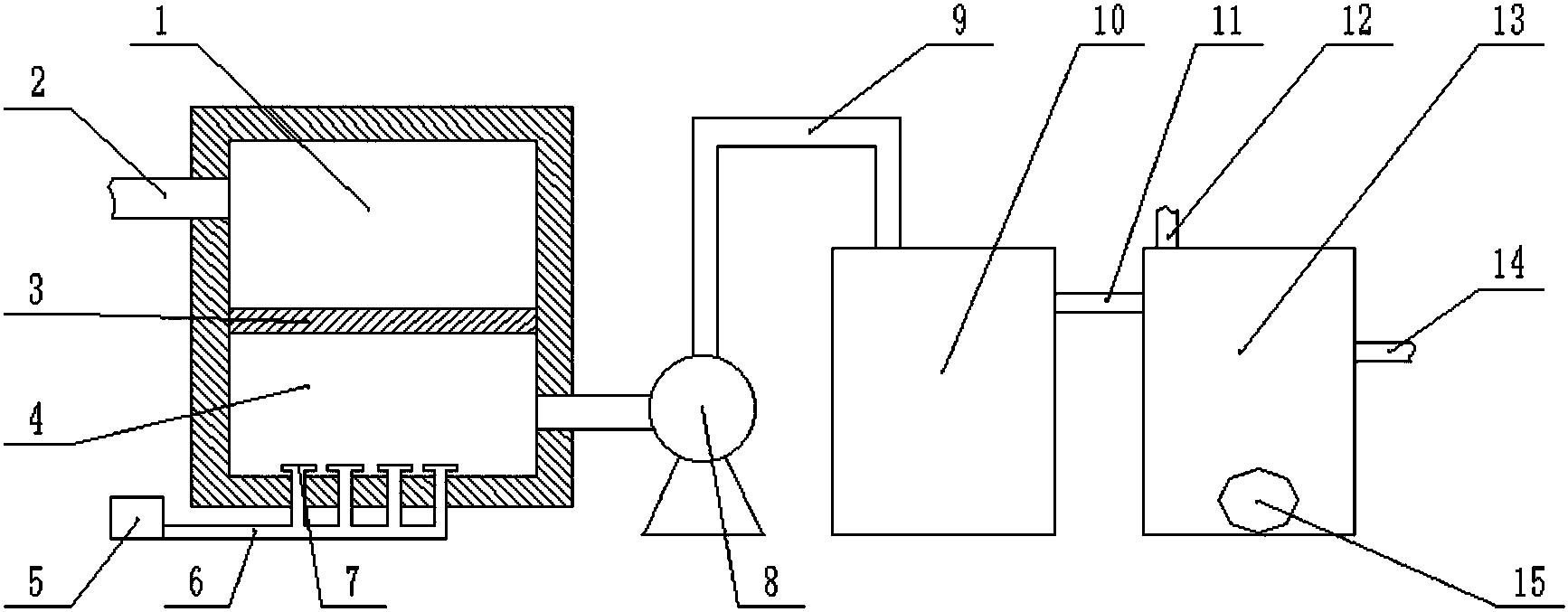

本实用新型公开了一种高效医院污水处理装置，包括净化装置、沉淀装置和消毒装置;所述净化装置包括水解酸化池、过滤网、生物接触氧化池和立体生物载体;所述水解酸化池固定设置在生物接触氧化池的上方;所述过滤网固定设置在生物接触氧化池和水解酸化池之间;所述立体生物载体固定设置在固定支架上;所述沉淀装置包括水泵、抽水管、沉淀池和连接管;所述沉淀池固定设置在水泵的右方;所述消毒装置包括消毒箱和生物处理模块;所述消毒箱固定设置在连接管的右端;所述生物处理模块固定设置在消毒箱的内部;本实用新型装置具有结构简单、操作方便，去污效果显著等优点。
权利要求书
1.一种高效医院污水处理装置，包括净化装置、沉淀装置和消毒装置;其特征在于，所述净化装置包括水解酸化池、进水口、过滤网、生物接触氧化池、鼓风机、鼓风管、出风口、固定支架和立体生物载体;所述水解酸化池固定设置在生物接触氧化池的上方;所述进水口固定设置在水解酸化池的左侧上方;所述过滤网固定设置在生物接触氧化池和水解酸化池之间;所述生物接触氧化池固定设置在地面上;所述固定支架焊接在生物接触氧化池的内部;所述立体生物载体固定设置在固定支架上;所述鼓风机固定设置在生物接触氧化池的下方，且通过鼓风管与生物接触氧化池连接;所述出风口固定设置在鼓风管的上端;所述沉淀装置包括水泵、抽水管、沉淀池和连接管;所述水泵固定设置在生物接触氧化池的右方;所述抽水管一端连接水泵，另一端连接沉淀池的上方;所述沉淀池固定设置在水泵的右方;所述连接管固定设置在沉淀池的右侧上端;所述消毒装置包括中和剂进管、消毒箱、出水管和生物处理模块;所述消毒箱固定设置在连接管的右端;所述生物处理模块固定设置在消毒箱的内部;所述中和剂进管固定设置在消毒箱的上方左端;所述出水管固定设置在消毒箱的右侧。
2.根据权利要求1所述的高效医院污水处理装置，其特征在于，所述过滤网采用不锈钢丝编织而成。
3.根据权利要求1所述的高效医院污水处理装置，其特征在于，所述生物接触氧化池内设置有立体生物载体。
4.根据权利要求1所述的高效医院污水处理装置，其特征在于，所述生物处理模块为一体式MBR。
说明书
一种高效医院污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种高效医院污水处理装置。
背景技术
医院污水成分复杂，含有病原细菌、病毒、化学药剂、重金属、消毒剂、有机溶剂、酸碱和放射性同位素等多种污染物质，具有空间污染、急性传染和潜伏性的传染等特征，不经处理会成为一条疫病扩散的重要途径， 并严重污染环境;目前，国内针对医院、卫生院等医疗废水主要采用以生物处理技术为主的污水处理工艺;现有装置因种种设计或制造原因，还存在一些处理效果不佳，自动化程度不高的问题，使其不能很好的满足医院污水处理的需求。
实用新型内容
本实用新型的目的在于提供一种高效医院污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效医院污水处理装置，包括净化装置、沉淀装置和消毒装置;所述净化装置包括水解酸化池、进水口、过滤网、生物接触氧化池、鼓风机、鼓风管、出风口、固定支架和立体生物载体;所述水解酸化池固定设置在生物接触氧化池的上方;所述进水口固定设置在水解酸化池的左侧上方;所述过滤网固定设置在生物接触氧化池和水解酸化池之间;所述生物接触氧化池固定设置在地面上;所述固定支架焊接在生物接触氧化池的内部;所述立体生物载体固定设置在固定支架上;所述鼓风机固定设置在生物接触氧化池的下方，且通过鼓风管与生物接触氧化池连接;所述出风口固定设置在鼓风管的上端;所述沉淀装置包括水泵、抽水管、沉淀池和连接管;所述水泵固定设置在生物接触氧化池的右方;所述抽水管一端连接水泵，另一端连接沉淀池的上方;所述沉淀池固定设置在水泵的右方;所述连接管固定设置在沉淀池的右侧上端;所述消毒装置包括中和剂进管、消毒箱、出水管和生物处理模块;所述消毒箱固定设置在连接管的右端;所述生物处理模块固定设置在消毒箱的内部;所述中和剂进管固定设置在消毒箱的上方左端;所述出水管固定设置在消毒箱的右侧。
作为本实用新型进一步的方案：所述过滤网采用不锈钢丝编织而成。
作为本实用新型进一步的方案：所述生物接触氧化池内设置有立体生物载体。
作为本实用新型再进一步的方案：所述生物处理模块为一体式MBR。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过水解酸化池的作用，污水中的大分子有机物被分解，污水的可生化性得以提高;通过过滤网的作用，能够有效的将污水中的较大杂物去除;通过生物接触氧化池、立体生物载体和鼓风机的作用，能够有效的利用有机物将污水中的小分子彻底分解为CO2、H 2和水，并在适当的曝气作用下，硝化细菌通过硝化作用生成固氮，从而去除水中的氨氮;通过沉淀池的作用，能够有效的进一步净化污水;通过生物处理模块的作用，能够有效的对污水进行消毒;通过中和剂进管加入酸碱中和剂，能够有效的对溶液进行中和;本实用新型装置具有结构简单、操作方便，去污效果显著等优点。
