申请日2015.05.24
公开(公告)日2015.11.25
摘要
本实用新型公开了一种对废水和废气集中处理的环保装置，包括下腔体、隔板、上腔体、箱体、电机、搅拌轴、进水阀、进水管、螺旋搅拌叶片、进气阀、进水管、搅拌扇叶、垂直导气管和匀气管，所述箱体中设有隔板，隔板将箱体分为上腔体和下腔体，箱体上端设有电机，所述电机下端设有搅拌轴，搅拌轴下端穿过隔板，位于隔板上方的搅拌轴轴身设有螺旋叶片，上腔体左端设有进水管，进水管上设有进水阀，隔板下方的搅拌轴轴身上设有搅拌扇叶，下腔体左侧设有进气管，进气管上设有进气阀，进气管右端设有垂直导气管，垂直导气管下端设有匀气管，本实用新型结构简单、合理、便于搬运，通过调节废气废水的比例进而提高了装置的处理效果。
权利要求书

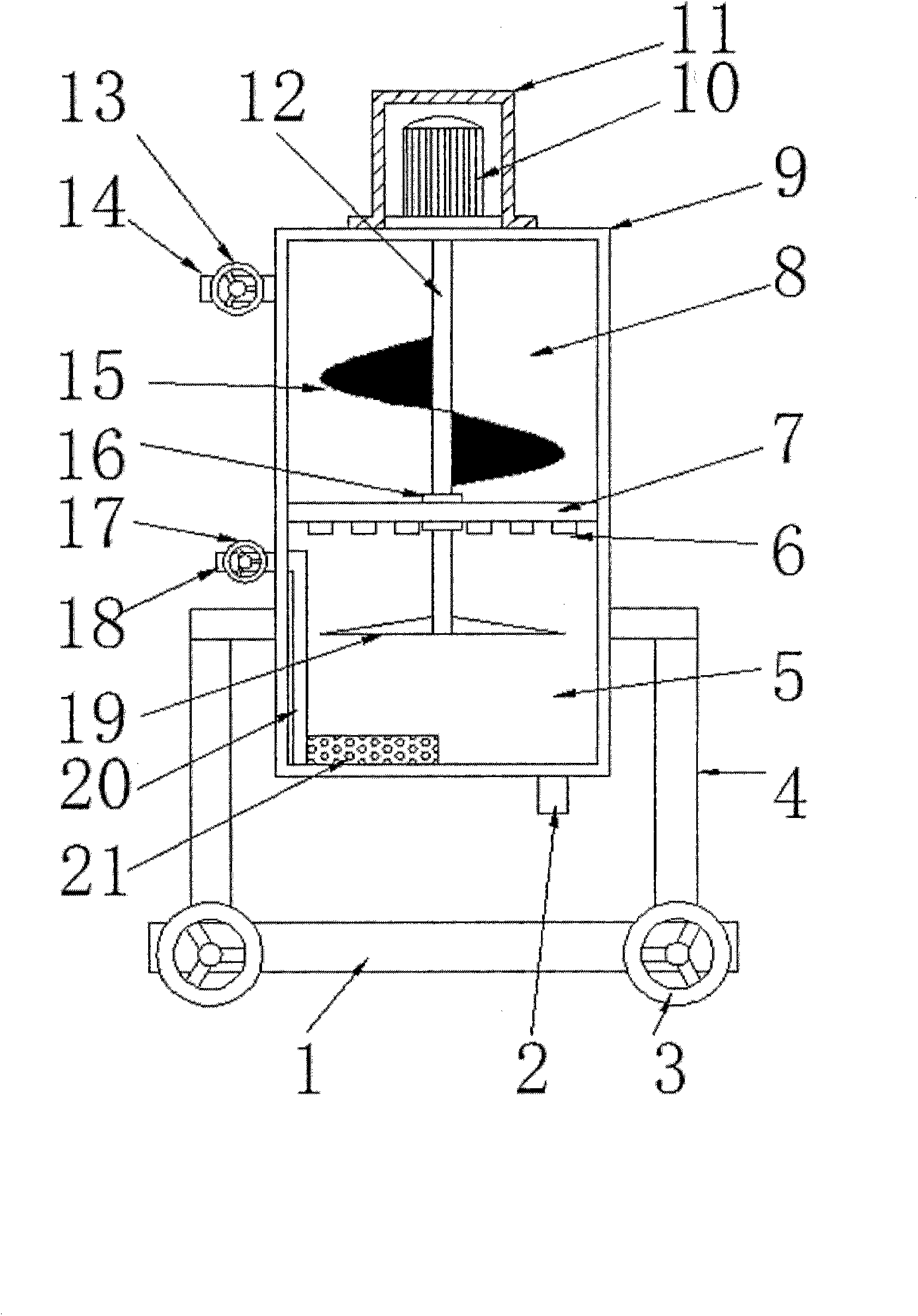

1.一种对废水和废气集中处理的环保装置，包括底座、排污口、滚轮、支架、下腔 体、喷水嘴、隔板、上腔体、箱体、电机、电机罩、搅拌轴、进水阀、进水管、螺旋搅拌 叶片、轴承、进气阀、进水管、搅拌扇叶、垂直导气管和匀气管，其特征在于，所述底座 两端侧面设有滚轮，底座上端设有支架，支架上设有箱体，箱体中设有隔板，隔板下板面 设有喷水嘴，隔板将箱体分为上腔体和下腔体，箱体上端设有电机，电机外侧设有电机罩， 所述电机下端设有搅拌轴，搅拌轴下端穿过隔板，位于隔板上方的搅拌轴轴身设有螺旋叶 片，上腔体左端设有进水管，进水管上设有进水阀，所述搅拌轴和隔板之间设有中轴承， 隔板下方的搅拌轴轴身上设有搅拌扇叶，下腔体左侧设有进气管，进气管上设有进气阀， 进气管右端设有垂直导气管，垂直导气管下端设有匀气管，所述下腔体右下端设有排污口。
2.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述滚轮为自锁式滚轮。
3.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述电机罩外侧设有散热翅片和散热孔。
4.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述匀气管表面密布有排气孔。
5.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述电机罩通过螺栓固定在箱体上端。
6.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述支架焊接固定在底座上。
7.根据权利要求1所述的一种对废水和废气集中处理的环保装置，其特征在于，所 述垂直导气管管身紧贴下腔体内壁。
说明书
一种对废水和废气集中处理的环保装置
技术领域
本实用新型涉及一种环保装置，具体是一种对废水和废气集中处理的环保装置。
背景技术
在化工生产过程中，每天会产生大量的工业污水，这些污水的直接排放必然会影响环 境，工业生产中还会产生大量的废气，这些废气直接排入空气中也势必会恶化环境，然而， 现有技术中的污水处理装置和废气吸收装置，结构相对复杂故而费用也十分高昂，垃圾之 所以成为垃圾，只是因为放错了位置，化工生产中得出的垃圾，实际上还能利用其各自特 性进行反应，从而消除污染，现有技术中的直接处理，设计上是一种极大的浪费，为了解 决上述问题现有一种处理废气和废水的环保装置，但是这种装置对废气和废水的混合效果 不好，进而导致装置的处理效果较差，而且装置不便于搬运。
实用新型内容
本实用新型的目的在于提供一种对废水和废气集中处理的环保装置，以解决上述背景 技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种对废水和废气集中处理的环保装置，包括底座、排污口、滚轮、支架、下腔体、 喷水嘴、隔板、上腔体、箱体、电机、电机罩、搅拌轴、进水阀、进水管、螺旋搅拌叶片、 轴承、进气阀、进水管、搅拌扇叶、垂直导气管和匀气管，所述底座两端侧面设有滚轮， 底座上端设有支架，支架上设有箱体，箱体中设有隔板，隔板下板面设有喷水嘴，隔板将 箱体分为上腔体和下腔体，箱体上端设有电机，电机外侧设有电机罩，所述电机下端设有 搅拌轴，搅拌轴下端穿过隔板，位于隔板上方的搅拌轴轴身设有螺旋叶片，上腔体左端设 有进水管，进水管上设有进水阀，所述搅拌轴和隔板之间设有中轴承，隔板下方的搅拌轴 轴身上设有搅拌扇叶，下腔体左侧设有进气管，进气管上设有进气阀，进气管右端设有垂 直导气管，垂直导气管下端设有匀气管，所述下腔体右下端设有排污口。
作为本实用新型进一步的方案：所述滚轮为自锁式滚轮。
作为本实用新型进一步的方案：所述电机罩外侧设有散热翅片和散热孔。
作为本实用新型进一步的方案：所述匀气管表面密布有排气孔。
作为本实用新型进一步的方案：所述电机罩通过螺栓固定在箱体上端。
作为本实用新型进一步的方案：所述支架焊接固定在底座上。
作为本实用新型进一步的方案：所述垂直导气管管身紧贴下腔体内壁。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在位于隔板上方的搅拌 轴轴身设有螺旋叶片，螺旋叶片的作用是便于上腔体中的废水形成内循环，提高了废水的 搅拌效果，避免废水出现局部沉淀的问题，进而保证装置工作的稳定性，同时在垂直导气 管下端设有匀气管，匀气管表面密布有排气孔，这种排气孔将匀气管中的废气分割成小气 泡，进而极大的提高了废气和废水的接触面积，从而使废气和废水之间反应充分，而且装 置通过对进气阀和进水阀的调节，进而控制单位时间内废水和废气的比例，从而进一步提 高了装置的处理效果，另外底座两端侧面设有滚轮，滚轮为自锁式滚轮，滚轮的作用是便 于装置的搬运。
