申请日2016.07.25
公开(公告)日2016.12.21
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种无人值守的工业污泥环保处理系统，其特征在于：包含酸碱平衡调节罐、污泥废水暂存罐、泥浆输送泵、污泥压滤机和污泥泥饼收集装置，酸碱平衡调节罐上端侧面设置有污泥废水进口，酸碱平衡调节罐下端废水出口通过管道与污泥废水暂存罐上端进口连接，污泥废水暂存罐下端出口与泥浆输送泵一端连接，泥浆输送泵另一端与污泥压滤机进口连接，污泥泥饼收集装置设置在污泥压滤机下侧。本实用新型结构合理，能够自动进行工业污泥环保处理，大大减小了人力和物力投入，降低了人工处理成本，同时解决了传统污泥处理压滤不成型呈黏糊状不容易处理的问题，使污泥处理更加方便。
权利要求书

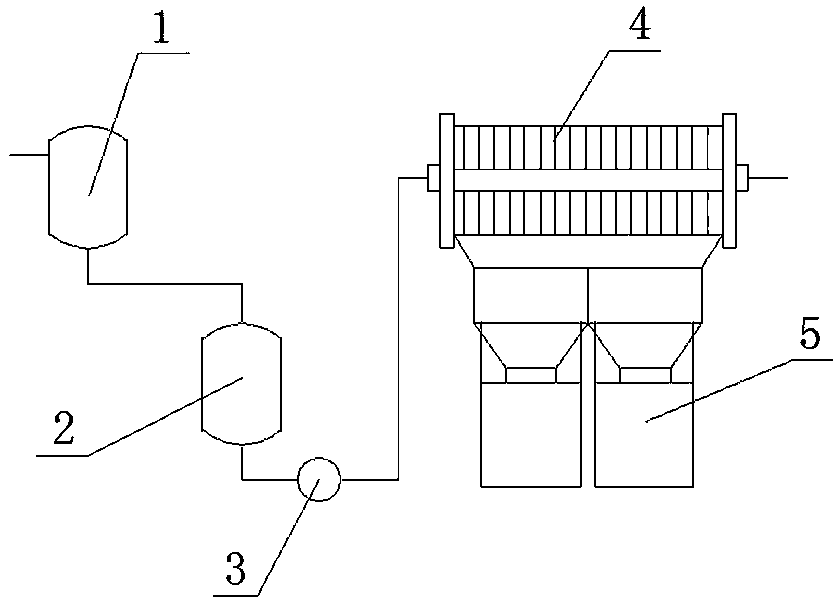

1.一种无人值守的工业污泥环保处理系统，其特征在于：包含酸碱平衡调节罐、污泥废水暂存罐、泥浆输送泵、污泥压滤机和污泥泥饼收集装置，酸碱平衡调节罐上端侧面设置有污泥废水进口，酸碱平衡调节罐下端废水出口通过管道与污泥废水暂存罐上端进口连接，污泥废水暂存罐下端出口与泥浆输送泵一端连接，泥浆输送泵另一端与污泥压滤机进口连接，污泥泥饼收集装置设置在污泥压滤机下侧。
2.按照权利要求1所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述污泥压滤机的每块压滤板上设置有振动器。
3.按照权利要求1所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述污泥压滤机的压滤板下侧置有一组自动开合的门板。
4.按照权利要求3所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述自动开合的门板包含两块门板和两个气缸，两块门板的一条侧边铰接在污泥压滤机内壁上并且能够沿着铰接边沿转动，当两块门板向内转动合拢时将污泥压滤机对应压滤板下侧封闭，气缸一端铰接在压滤机内壁上，气缸另一端铰接在门板下侧，两块门板分别由两个气缸驱动。
5.按照权利要求3所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述压滤板侧面均设置有污泥厚度检测光电传感器。
6.按照权利要求1所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述污泥泥饼收集装置包含污泥导入板、泥饼收集斗和泥饼收集袋，污泥导入板上端固定在污泥压滤机下侧，污泥导入板下端与泥饼收集斗上端固定连接，泥饼收集袋上端套设在泥饼收集斗下端，泥饼收集袋上端四周设置有若干吊绳，吊绳下端固定在泥饼收集袋上，吊绳上端系在泥饼收集斗外侧吊环上。
7.按照权利要求6所述的一种无人值守的工业污泥环保处理系统，其特征在于：所述泥饼收集斗下端外侧设置有用于检测泥饼收集袋是否装满的传感器。
说明书
一种无人值守的工业污泥环保处理系统
技术领域
本实用新型涉及一种污泥环保处理系统，特别是一种无人值守的工业污泥环保处理系统。
背景技术
公司生产食品级聚偏氯乙烯树脂(简称PVDC树脂)需要精制的偏二氯乙烯单体。偏二氯乙烯单体的生产采用石灰乳液与三氯乙烷进行反应来生产偏二氯乙烯单体，该工艺的优点是生产最安全、产品品质最可靠，缺点是由于受工艺要求及石灰乳液中杂质的影响，生产中会产生大量含污泥的废水。废水中的污泥组分若没有彻底除去，会使废水因悬浮物超标而不能排放出厂，直接造成工厂生产负荷降低，生产效率下降，严重时造成工厂停产，因此该废水必须通过一定的工艺技术将其中污泥成分分离出去。目前采取的除污泥技术是将废水通过污泥压滤机进行压榨、过滤，水中的污泥成份最终以渣饼形式转化为工业固废物，确保废水达标排放，确保废水达标排放。经过污泥压滤机压滤后的污泥被放入污泥收集池中，再通过人工进行装载、包装、转移，委托专业公司进行处理。每年污泥固废物的产出量约在600吨。带来的问题是：现工艺技术带来污泥压滤机工作频繁，经常出现污泥压滤不成形，成粘糊状的不正常现象，为处理该现象要投入专门的人力、物力，增加了人工处理成本。
实用新型内容
本实用新型所要解决的技术问题是提供一种无人值守的工业污泥环保处理系统，降低了人力、物力成本。
为解决上述技术问题，本实用新型所采用的技术方案是：
一种无人值守的工业污泥环保处理系统，其特征在于：包含酸碱平衡调节罐、污泥废水暂存罐、泥浆输送泵、污泥压滤机和污泥泥饼收集装置，酸碱平衡调节罐上端侧面设置有污泥废水进口，酸碱平衡调节罐下端废水出口通过管道与污泥废水暂存罐上端进口连接，污泥废水暂存罐下端出口与泥浆输送泵一端连接，泥浆输送泵另一端与污泥压滤机进口连接，污泥泥饼收集装置设置在污泥压滤机下侧。
进一步地，所述污泥压滤机的每块压滤板上设置有振动器。
进一步地，所述污泥压滤机的压滤板下侧设置有一组自动开合的门板。
进一步地，所述自动开合的门板包含两块门板和两个气缸，两块门板的一条侧边铰接在污泥压滤机内壁上并且能够沿着铰接边沿转动，当两块门板向内转动合拢时将污泥压滤机对应压滤板下侧封闭，气缸一端铰接在压滤机内壁上，气缸另一端铰接在门板下侧，两块门板分别由两个气缸驱动。
进一步地，所述每块压滤板侧面均设置有污泥厚度检测光电传感器。
进一步地，所述污泥泥饼收集装置包含污泥导入板、泥饼收集斗和泥饼收集袋，污泥导入板上端固定在污泥压滤机下侧，污泥导入板下端与泥饼收集斗上端固定连接，泥饼收集袋上端套设在泥饼收集斗下端，泥饼收集袋上端四周设置有若干吊绳，吊绳下端固定在泥饼收集袋上，吊绳上端系在泥饼收集斗外侧吊环上。
进一步地，所述泥饼收集斗下端外侧设置有用于检测泥饼收集袋是否装满的传感器。
本实用新型与现有技术相比，具有以下优点和效果：结构合理，能够自动进行工业污泥环保处理，大大减小了人力和物力投入，降低了人工处理成本，同时解决了传统污泥处理压滤不成型呈黏糊状不容易处理的问题，使污泥处理更加方便。
