申请日2016.07.25
公开(公告)日2017.01.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种实验室用污水处理利用装置,所述周转水箱的下方均匀设有活性炭吸附管，所述活性炭吸附管贯穿下方的蓄水箱，且活性炭吸附管连通蓄水箱内部的滤芯，所述蓄水箱的右侧上方通过出水管接通搅拌箱，所述搅拌箱上方设有电动机，所述电动机上设有搅拌轴，所述搅拌轴贯穿搅拌箱的顶部内壁，且延伸至搅拌箱，所述搅拌轴上均匀设有搅拌叶片，所述搅拌箱右侧上方设有加药口，所述搅拌箱下方右侧设有污水出口。本污水处理利用装置，首先通过带有活性炭的活性炭吸附管对污水进行吸附，然后通过蓄水箱内的滤芯进行过滤，最后在搅拌箱内加入化学药剂，通过电动机上的搅拌轴带动搅拌叶片进行搅拌，最后使得污水得以沉降处理。
权利要求书

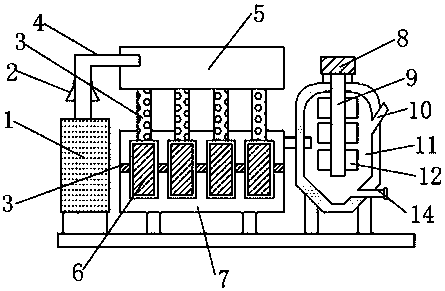

1.一种实验室用污水处理利用装置,包括污水储液箱(1)，其特征在于：所述污水储液箱(1)上方设有送水管(4)，所述送水管(4)上设有抽水泵(2)，所述送水管(4)延伸至右侧设周转水箱(5)内，所述周转水箱(5)的下方均匀设有活性炭吸附管(3)，所述活性炭吸附管(3)贯穿下方的蓄水箱(7)，且活性炭吸附管(3)连通蓄水箱(7)内部的滤芯(6)，所述蓄水箱(7)的右侧上方通过出水管接通搅拌箱(11)，所述搅拌箱(11)上方设有电动机(8)，所述电动机(8)上设有搅拌轴(9)，所述搅拌轴(9)贯穿搅拌箱(11)的顶部内壁，且延伸至搅拌箱(11)，所述搅拌轴(9)上均匀设有搅拌叶片(12)，所述搅拌箱(11)右侧上方设有加药口(10)，所述搅拌箱(11)下方右侧设有污水出口(14)。
2.根据权利要求1所述的一种实验室用污水处理利用装置，其特征在于：所述滤芯(6)的数量不少于4个，且各滤芯(6)通过固定板(13)连接，所述固定板(13)的左端连接蓄水箱(7)的左侧内壁，所述固定板(13)右端连接蓄水箱(7)的右侧内壁，所述固定板(13)上均匀设有小孔。
3.根据权利要求1所述的一种实验室用污水处理利用装置，其特征在于：所述污水出口(14)上设有阀门，所述加药口(10)与水平面之间成六十度夹角。
说明书
一种实验室用污水处理利用装置
技术领域
本实用新型涉及实验室污水处理技术领域，具体为一种实验室用污水处理利用装置。
背景技术
实验室废水主要来自各科研单位实验研究室和高等院校的科研和教学实验室。实验室废水有其自身的特殊性质：量少, 间断性强, 高危害, 成分复杂多变。根据废水中所含主要污染物性质, 可以分为实验室有机和无机废水两大类。无机废水主要含有重金属、重金属络合物、酸碱、氰化物、硫化物、卤素离子以及其他无机离子等。有机废水含有常用的有机溶剂、有机酸、醚类、多氯联苯、有机磷化合物、酚类、石油类、油脂类物质。有些废水还含有病菌等危害物质，因此这些废水必须经过处理才可排放。
小型生物实验室废水通常水量少，无重金属物质，含有一些小分子有机物，不能直接排放，目前一般是和其他污水汇集后采用大型的污水处理装置处理，这就造成不必要的浪费，就需要一种针对性的污水处理设备。
实用新型内容
本实用新型的目的在于提供一种实验室用污水处理利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种实验室用污水处理利用装置,包括污水储液箱，所述污水储液箱上方设有送水管，所述送水管上设有抽水泵，所述送水管延伸至右侧设周转水箱内，所述周转水箱的下方均匀设有活性炭吸附管，所述活性炭吸附管贯穿下方的蓄水箱，且活性炭吸附管连通蓄水箱内部的滤芯，所述蓄水箱的右侧上方通过出水管接通搅拌箱，所述搅拌箱上方设有电动机，所述电动机上设有搅拌轴，所述搅拌轴贯穿搅拌箱的顶部内壁，且延伸至搅拌箱，所述搅拌轴上均匀设有搅拌叶片，所述搅拌箱右侧上方设有加药口，所述搅拌箱下方右侧设有污水出口。
优选的，所述滤芯的数量不少于4个，且各滤芯通过固定板连接，所述固定板的左端连接蓄水箱的左侧内壁，所述固定板右端连接蓄水箱的右侧内壁，所述固定板上均匀设有小孔所述。
优选的，所述污水出口上设有阀门，所述加药口与水平面之间成六十度夹角。
与现有技术相比，本实用新型的有益效果是：本实验室用污水处理利用装置，首先通过带有活性炭的活性炭吸附管对污水进行吸附，然后通过蓄水箱内的滤芯进行过滤，最后在搅拌箱内加入化学药剂，通过电动机上的搅拌轴带动搅拌叶片进行搅拌，最后使得污水得以沉降处理。该装置结构简单，对实验室内的污水处理效果好。
