申请日2016.08.25
公开(公告)日2017.05.17
IPC分类号C02F11/12; B01D53/04; B01D53/26
摘要
本实用新型提供了一种带有搅拌装置的化工污泥干燥设备，包括罐体、干燥装置、进料装置、搅拌装置和热气循环装置;所述罐体内部设置为干燥腔;罐体表面内设置有保温层;罐体顶部设置有干燥装置;所述干燥装置由喷淋盘、热气支管、热气总管和热风机组成;罐体左侧面上设置有进料装置;所述进料装置由送料管和进料管组成;所述干燥腔中设置有搅拌装置;所述搅拌装置由搅拌轴、搅拌片和搅拌电机组成;罐体右侧面上设置有热气循环装置;所述热气循环装置由循环风管、抽风机和过滤罐组成;本实用新型通过热风机产生热气，通过喷淋盘均匀的喷洒到干燥腔中，对污泥进行干燥;通过搅拌装置对污泥进行搅拌，便于加快对污泥的干燥处理，提高工作效率。

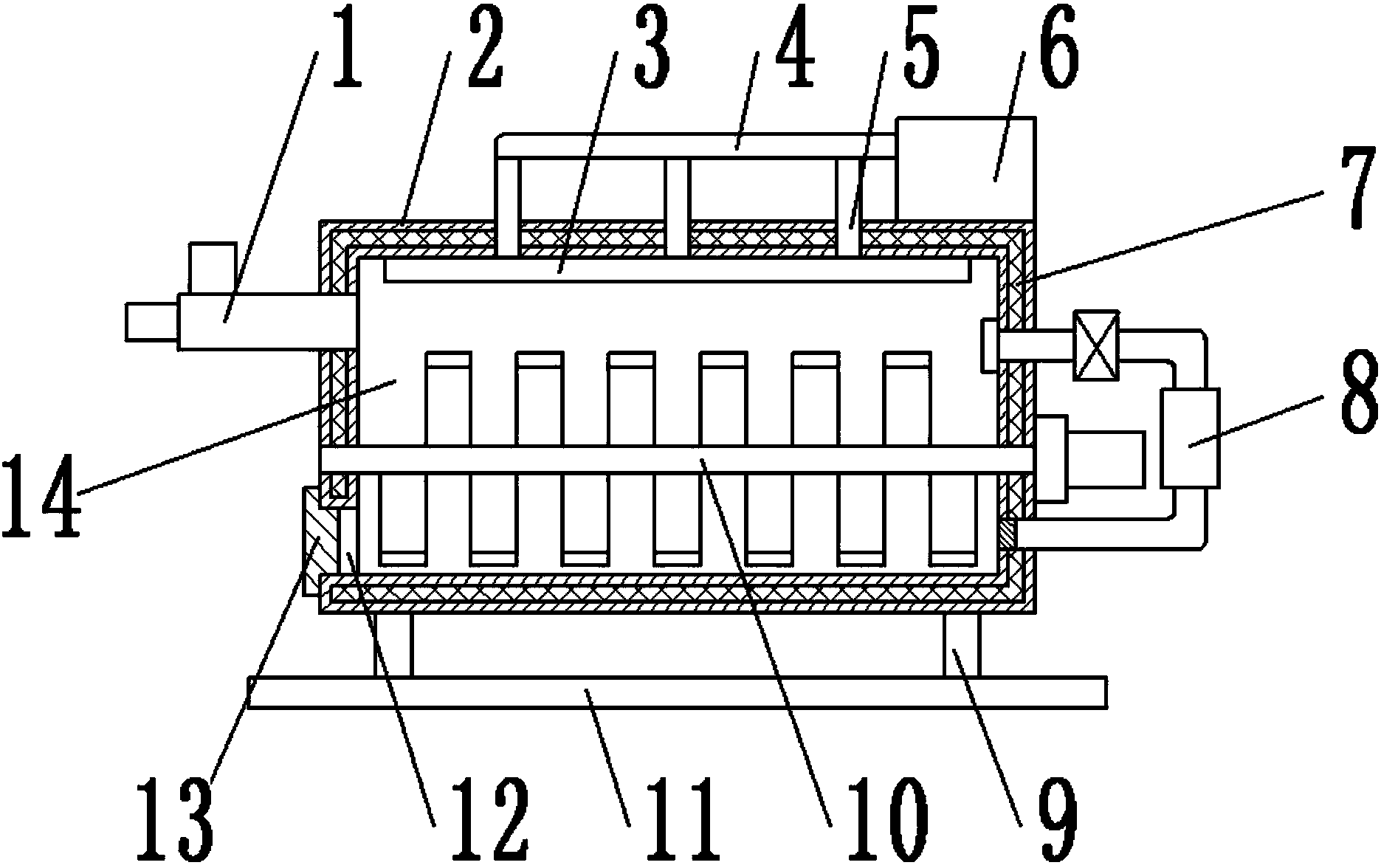

摘要附图
权利要求书
1.一种带有搅拌装置的化工污泥干燥设备，包括罐体(2)、干燥装置、进料装置(1)、搅拌装置(10)和热气循环装置(8);其特征在于，所述罐体(2)内部设置为干燥腔(14);罐体(2)表面内设置有保温层(7);罐体(2)顶部设置有干燥装置;所述干燥装置由喷淋盘(3)、热气支管(5)、热气总管(4)和热风机(6)组成;所述喷淋盘(3)设置在干燥腔(14)顶部，且喷淋盘(3)内部设置有流道(19)，底面均布有若干喷嘴(20);喷淋盘(3)通过热气支管(5)与热气总管(4)连接;所述热气总管(4)与热风机(6)连接;所述热风机(6)固定在罐体(2)顶面;罐体(2)左侧面上设置有进料装置(1);所述进料装置(1)由送料管(15)和进料管(18)组成;所述送料管(15)右端与罐体(2)连通，左端封闭;送料管(15)左端顶部与进料管(18)固定连接;送料管(15)左端面固定有送料电机(17);所述送料电机(17)的主轴与送料绞龙(16)固定连接;所述干燥腔(14)中设置有搅拌装置(10);所述搅拌装置(10)由搅拌轴(23)、搅拌片(21)和搅拌电机(25)组成;所述搅拌轴(23)上均布有若干搅拌片(21);所述搅拌片(21)在搅拌轴(23)上交叉设置;搅拌轴(23)通过减速器(24)与搅拌电机(25)的主轴固定连接;罐体(2)右侧面上设置有热气循环装置(8);所述热气循环装置(8)由循环风管(29)、抽风机(27)和过滤罐(28)组成;所述循环风管(29)的一端与罐体(2)底部固定连接，且连接处设置有过滤网(30)，循环风管(29)的另一端与罐体(2)顶部固定连接，且连接处设置有排气罩(26);循环风管(29)上设置有抽风机(27)和过滤罐(28);所述过滤罐(28)中设置有活性炭吸附板。
2.根据权利要求1所述的带有搅拌装置的化工污泥干燥设备，其特征在于，所述罐体(2)设置成空心圆柱体，且水平设置，由铝合金材料制成。
3.根据权利要求1所述的带有搅拌装置的化工污泥干燥设备，其特征在于，所述搅拌片(21)端部与刮料板(22)固定连接。
4.根据权利要求1所述的带有搅拌装置的化工污泥干燥设备，其特征在于，所述罐体(2)底部通过支架(9)与底板(11)连接。
说明书
一种带有搅拌装置的化工污泥干燥设备
技术领域
本实用新型涉及一种化工设备，具体是一种带有搅拌装置的化工污泥干燥设备。
背景技术
传统的化工污泥烘干机为旋转主轴内通热油结构，加热散热片使其对腔内污泥进行烘干的结构，这种结构耗能高，且热油容易泄露，对烘干的污泥形成污染，对设备的密封性要求极高，热油的安全隐患极高，容易产生燃烧;且现有的化工干燥设备不具有热气循环利用装置。
实用新型内容
本实用新型的目的在于提供一种带有搅拌装置的化工污泥干燥设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种带有搅拌装置的化工污泥干燥设备，包括罐体、干燥装置、进料装置、搅拌装置和热气循环装置;所述罐体内部设置为干燥腔;罐体表面内设置有保温层;罐体顶部设置有干燥装置;所述干燥装置由喷淋盘、热气支管、热气总管和热风机组成;所述喷淋盘设置在干燥腔顶部，且喷淋盘内部设置有流道，底面均布有若干喷嘴;喷淋盘通过热气支管与热气总管连接;所述热气总管与热风机连接;所述热风机固定在罐体顶面;罐体左侧面上设置有进料装置;所述进料装置由送料管和进料管组成;所述送料管右端与罐体连通，左端封闭;送料管左端顶部与进料管固定连接;送料管左端面固定有送料电机;所述送料电机的主轴与送料绞龙固定连接;所述干燥腔中设置有搅拌装置;所述搅拌装置由搅拌轴、搅拌片和搅拌电机组成;所述搅拌轴上均布有若干搅拌片;所述搅拌片在搅拌轴上交叉设置;搅拌轴通过减速器与搅拌电机的主轴固定连接;罐体右侧面上设置有热气循环装置;所述热气循环装置由循环风管、抽风机和过滤罐组成;所述循环风管的一端与罐体底部固定连接，且连接处设置有过滤网，循环风管的另一端与罐体顶部固定连接，且连接处设置有排气罩;循环风管上设置有抽风机和过滤罐;所述过滤罐中设置有活性炭吸附板。
作为本实用新型进一步的方案：所述罐体设置成空心圆柱体，且水平设置，由铝合金材料制成。
作为本实用新型进一步的方案：所述搅拌片端部与刮料板固定连接。
作为本实用新型再进一步的方案：所述罐体底部通过支架与底板连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过热风机产生热气，并通过喷淋盘均匀的喷洒到干燥腔中，对化工污泥进 行干燥;通过进料装置的设置，将化工污泥匀速送入到罐体中，防止一次加入过量的污泥导致污泥干燥速度降低;通过搅拌装置的设置，对污泥进行搅拌，便于加快对污泥的干燥处理，提高工作效率;通过循环风管将罐体中的湿气抽出，经过过滤罐进行过滤，再是鼓入到罐体中，实现对热气的循环利用，且除去热气中的湿气，加快干燥速度。
