申请日2016.08.25
公开(公告)日2017.04.05
IPC分类号C02F9/14; C02F11/12; C02F101/30; C02F101/16
摘要
本实用新型提供了一种多用途废水预处理设备，包括芬顿氧化装置以及分别独立设置的金属表面清洗液预处理装置、有机溶剂水洗液预处理装置、废乳化液预处理装置、含油废水处理装置、生活污水预处理装置;所述金属表面清洗液预处理装置、有机溶剂水洗液预处理装置分别与芬顿氧化装置连接。该设备结构简单、使用方便、成本低廉，可实现连续处理有机溶剂水洗液，预处理效果好。

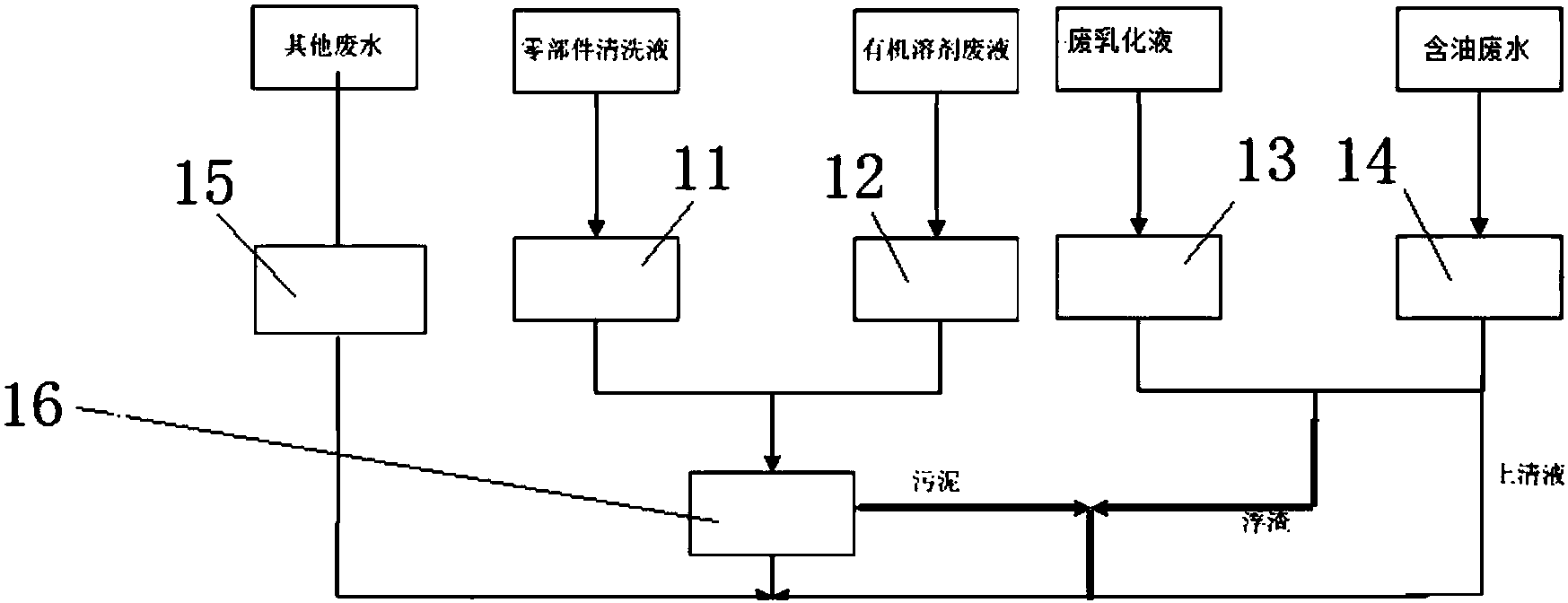

摘要附图
权利要求书
1.一种多用途废水预处理设备，其特征在于：包括芬顿氧化装置以及分别独立设置的金属表面清洗液预处理装置、有机溶剂水洗液预处理装置、废乳化液预处理装置、含油废水处理装置、生活污水预处理装置;所述金属表面清洗液预处理装置、有机溶剂水洗液预处理装置分别与芬顿氧化装置连接。
2.根据权利要求1所述的一种多用途废水预处理设备，其特征在于：所述金属表面清洗液预处理装置包括第一控制装置、依次连接的第一贮存罐、第一压力泵、预热罐、蒸馏罐;所述蒸馏罐顶部连有真空泵，下部连有第一废油处理装置;第一压力泵、预热罐、蒸馏罐、真空泵(116)、第一废油处理装置(111)分别与第一控制装置(117)连接。
3.根据权利要求2所述的一种多用途废水预处理设备，其特征在于：所述有机溶剂水洗液预处理装置(12)包括第二控制装置(121)、依次连接的第二贮存罐(122)、第二压力泵(123)、低温蒸馏罐(124)、高温蒸馏罐(125);所述低温蒸馏罐(124)顶部依次连有第一水洗液真空泵(126)、第一冷凝装置(127);所述高温蒸馏罐(125)顶部连有第二水洗液真空泵(128)、第二冷凝装置(129)，下部连有高沸点溶剂储罐(120);压力泵(123)、低温蒸馏罐(124)、高温蒸馏罐(125)、第一水洗液真空泵(126)、第一冷凝装置(127)、第二水洗液真空泵(128)、第二冷凝装置(129)分别与第二控制装置(121)连接。
4.根据权利要求2所述的一种多用途废水预处理设备，其特征在于：所述废乳化液预处理装置(13)包括油水分离池(132)、第三废油处理装置(133)、乳化水液处理装置(134)、第三压力泵(131)、第三控制装置(135);所述第三压力泵(131)与油水分离池(132)进水口连接，油水分离池(132)出油口与第三废油处理装置(133)连接、出水口与乳化水液处理装置(134)连接;第三控制装置(135)分别与油水分离池(132)、第三废油处理装置(133)、乳化水液处理装置(134)、第三压力泵(131)连接。
5.根据权利要求2所述的一种多用途废水预处理设备，其特征在于：所述含油废水处理装置(14)包括第四控制装置(145)以及依次连接的第四压力泵(144)、沉淀分离池(141)、加热搅拌装置(142)、压滤装置(143)，所述第四控制装置(145)分别与第四压力泵(144)、沉淀分离池(141)、加热搅拌装置(142)、压滤装置(143)连接。
6.根据权利要求2所述的一种多用途废水预处理设备，其特征在于：所述生活污水预处理装置(15)包括第五控制装置(154)、沉淀分离池体(151)、设于沉淀分离池体(151)顶部的药剂投加装置(152)、设于沉淀分离池体(151)内部的加热装置(153);所述药剂投加装置(152)和加热装置(153)分别与第五控制装置(154)连接。
说明书
一种多用途废水预处理设备
技术领域
本实用新型属于固体废弃物处理领域，特别涉及一种多用途废水预处理设备。
背景技术
近年来，长三角地区经济快速增长，工业生产规模不断扩大，工业经济占全国的40%以上，经济的发展特别是先进装备制造业的发展，已成为这一地区工业经济的主要产业。
工业废水作为生产中产生的污染物，在实际生产过程中必然会产生，且产生的量较大，而工业废水直接排放至水体中时，往往因其中含有重金属等物质，使得其一旦排放至水体中对水体的影响极大，从而使得人在使用这些被污染的水源时会造成重金属等沉积于体内，甚至是中毒，且对生态环境也极为不利。而现有技术中往往仅经过简单处理，过滤杂质，使得处理后的工业废水依然具有极大的危害性。
《江苏省关于切实加强危险废物监管工作的意见》中提出要加快危险废物处置能力建设，科学规划危险废物处置能力，优化调整危险废物处置设施，引导社会参与和技术创新，建成一批国内领先、国际一流的规模化危险废物利用、处置设施，全面提升危险废物处置水平，实现2015年底全省危险废物处置能力比2010加增加50%以上的建设目标。
实用新型内容
技术问题：为了解决现有技术的缺陷，本实用新型提供了一种多用途废水预处理设备。
技术方案：本实用新型提供的一种多用途废水预处理设备，包括芬顿氧化装置以及分别独立设置的金属表面清洗液预处理装置、有机溶剂水洗液预处理装置、废乳化液预处理装置、含油废水处理装置、生活污水预处理装置;所述金属表面清洗液预处理装置、有机溶剂水洗液预处理装置分别与芬顿氧化装置连接。
作为改进，所述金属表面清洗液预处理装置包括第一控制装置、依次连接的第一贮存罐、第一压力泵、预热罐、蒸馏罐;所述蒸馏罐顶部连有真空泵，下部连有第一废油处理装置;第一压力泵、预热罐、蒸馏罐、真空泵、第一废油处理装置分别与第一控制装置连接。
作为另一种改进，所述有机溶剂水洗液预处理装置包括第二控制装置、依次连接的 第二贮存罐、第二压力泵、低温蒸馏罐、高温蒸馏罐;所述低温蒸馏罐顶部依次连有第一水洗液真空泵、第一冷凝装置;所述高温蒸馏罐顶部连有第二水洗液真空泵、第二冷凝装置，下部连有高沸点溶剂储罐;压力泵、低温蒸馏罐、高温蒸馏罐、第一水洗液真空泵、第一冷凝装置、第二水洗液真空泵、第二冷凝装置分别与第二控制装置连接。
作为另一种改进，所述废乳化液预处理装置包括第三压力泵、油水分离池、第三废油处理装置、乳化水液处理装置、第三控制装置;所述第三压力泵与油水分离池进水口连接，油水分离池出油口与第三废油处理装置连接、出水口与乳化水液处理装置连接;第三控制装置分别与第三压力泵、油水分离池、第三废油处理装置、乳化水液处理装置连接。
作为另一种改进，作为另一种改进，所述含油废水处理装置包括第四控制装置以及依次连接的第四压力泵、沉淀分离池、加热搅拌装置、压滤装置，所述第四控制装置分别与第四压力泵、沉淀分离池、加热搅拌装置、压滤装置连接。
作为另一种改进，所述生活污水预处理装置包括第五控制装置、沉淀池体、设于沉淀池体顶部的药剂投加装置、设于沉淀分离池体内部的加热装置;所述药剂投加装置和加热装置分别与第五控制装置连接。
有益效果：本实用新型提供的有机溶剂水洗液处理设备结构简单、使用方便、成本低廉，可实现连续处理各种废水，处理效果好，大大降低了环境污染。
