申请日2016.09.20
公开(公告)日2017.08.01
IPC分类号C02F1/32; C02F101/30
摘要
本实用新型提供了一种管状旋流式紫外降解废水有机物处理装置，适用于化工设备技术领域，包括反应管道、紫外光源、旋流发生器、外置加药装置和温控装置，所述反应管道内设至少一个所述紫外光源，在所述反应管道的底端设置管道进水口，在顶端设置管道出水口，在底部内设置所述旋流发生器，所述旋流发生器设置喷口，所述反应管道内设置所述温控装置，还有所述外置加药装置在所述管道进水口前方。借此，本实用新型改善高浓度有机废水降解反应，提高设备使用寿命。
权利要求书

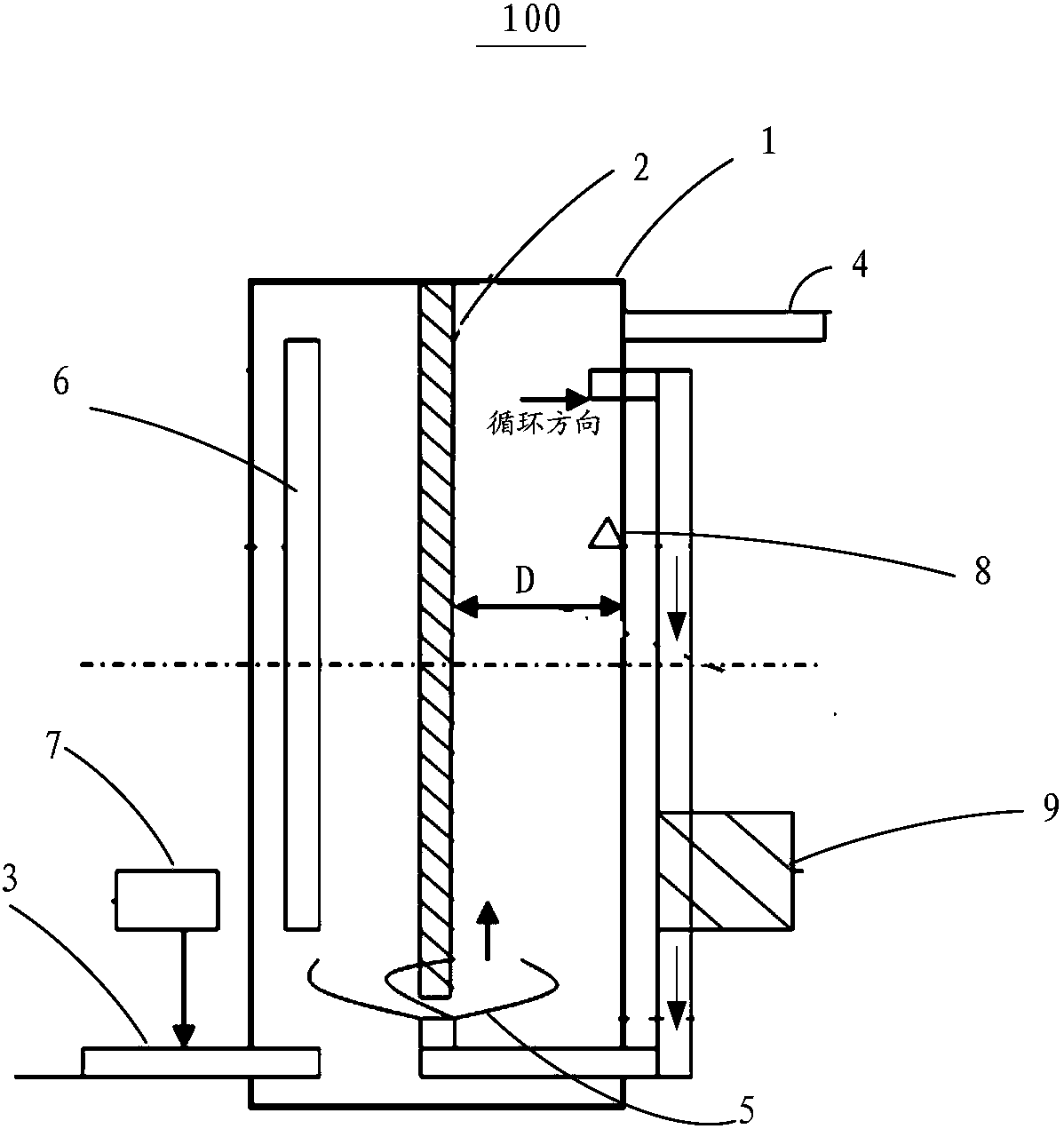

1.一种管状旋流式紫外降解废水有机物处理装置，其特征在于，包括反应管道、紫外光源、旋流发生器、外置加药装置和温控装置，所述反应管道内设至少一个所述紫外光源，在所述反应管道的底端设置管道进水口，在顶端设置管道出水口，在底部内设置所述旋流发生器，所述旋流发生器设置喷口，所述反应管道内设置所述温控装置，还有所述外置加药装置在所述管道进水口前方。
2.根据权利要求1所述管状旋流式紫外降解废水有机物处理装置，其特征在于，所述反应管道的底部封闭的圆柱形，所述反应管道上端设置可拆卸盖板，所述的紫外光源是直线型的,所述温控装置包括温度传感器、换热导管和所述反应管道相连的循环废水的外置的水泵，通过所述温度传感器对水温测量联动所述换热导管保持所述废水水体的温度稳定，在底部设置旋流出口，所述旋流发生器设置至少两个分支喷口，每个所述分支喷口和旋流旋转方向同向，每个所述分支喷口端口尺寸缩小。
3.根据权利要求1所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述温度传感器检测所述废水温度，并通过所述换热导管调整所述换热管内的水流量，将所述反应管道内的热水换出。
4.根据权利要求1所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述反应管道相对于地面垂直或平行布置，所述反应管道的底部空间中设有与所述反应管道垂直的所述旋流发生器，所述旋流发生器与所述反应管道可拆卸连接。
5.根据权利要求4所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述反应管道内布置有螺旋形或直线型的所述换热导管。
6.根据权利要求1所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述管状旋流式紫外降解废水有机物处理装置进行串联和/或并联，对所述废水进行连续流动处理，实现延长处理时间和增大处理量。
7.根据权利要求1所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述紫外光源的外壁到所述反应管道的内壁的间距小于或等于15cm。所述紫外光源相互之间的间距为小于15cm
8.根据权利要求1所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述的紫外光源为高、中或低压的紫外灯。
9.根据权利要求8所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述紫外光源包括汞齐灯或紫外无极灯。
10.根据权利要求2所述的管状旋流式紫外降解废水有机物处理装置，其特征在于，所述旋流发生器通过控制进水流量和更换旋流喷头流道控制旋流速度以及角度。
说明书
管状旋流式紫外降解废水有机物处理装置
技术领域
本实用新型涉及化工装备技术领域，尤其涉及一种管状旋流式紫外降解废水有机物处理装置。
背景技术
现有的废水处理过程中，各种成份、高浓度的有机废水，成分复杂，可生化性差，传统生物法很难处理。现阶段常用的高级氧化法主要是芬顿氧化法，即利用亚铁离子与双氧水作用，产生强氧化自由基，处理有机物。在芬顿系统中引入紫外光可以提高有机物的降解，但是由于紫外光在废水中透射距离短，管壁容易被污染，以及受温度波动辐射强度影响较大的缺点，造成该应用对有机物的处理深度不足，装置较复杂，维修维护成本高，氧化剂利用效率低等问题。需要一种使用便捷，故障率低，处理效率高的废水处理技术。同时，槽式反应器由于水体大，温度反馈误差大的缺点，温度波动对反应条件的影响，反应效率不高，药剂损耗大。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对上述的缺陷，本实用新型的目的在于提供一种管状旋流式紫外降解废水有机物处理装置，其目的在于能利用紫外辐射激发产生具有强氧化性的自由基，改善高浓度有机废水降解反应，降低其对环境的危害，提高设备使用寿命。
为了实现上述目的，本实用新型提供一种管状旋流式紫外降解废水有机物处理装置，包括反应管道、紫外光源、旋流发生器、外置加药装置和温控装置，所述反应管道内设紫外光源，在所述反应管道的底端设置管道进水口，在顶端设置管道出水口，在底部内设置所述旋流发生器，所述旋流发生器设置喷口，所述反应管道内设置所述温控装置，还有所述外置加药装置在所述管道进水口前方。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述反应管道的底部封闭上部带可拆卸盖板且整体呈圆柱形，所述的紫外光源是直线型的，所述温控装置包括温度传感器、换热导管和所述反应管道相连的循环废水的外置的水泵，通过所述温度传感器对水温测量联动所述换热导管保持所述废水水体的温度稳定，在底部设置旋流出口，该旋流可以自清洁管道及灯壁,所述旋流发生器设置至少两个分支喷口，每个所述分支喷口都和旋流旋转方向同向，每个所述分支喷口端口尺寸缩小。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述温度传感器检测所述废水温度，并通过所述换热导管调整所述换热管内的水流量，将所述反应管道内的热水换出。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述反应管道相对于地面垂直或平行布置，所述反应管道的底部空间中设有与所述反应管道同向布置的所述旋流发生器，所述旋流发生器与所述反应管道可拆卸连接。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述反应管道内布置有螺旋形或直线型的所述换热导管。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述管状旋流式紫外降解废水有机物处理装置进行串联和/或并联，对所述废水进行连续流动处理，实现延长处理时间和增大处理量。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述紫外光源的外壁到所述反应管道的内壁的间距小于或等于15cm。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述的紫外光源为高、中或低压的紫外灯。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述紫外光源包括汞齐灯或紫外无极灯。
根据本实用新型管状旋流式紫外降解废水有机物处理装置，所述旋流发生器通过控制进水流量和更换旋流喷头流道控制旋流速度以及角度。
本实用新型通过管道式反应器中产生的旋流环境，使水中颗粒物、胶体在微离心场中富集于管道外侧，降低对紫外光透射的影响。同时，通过对管道的温度测控系统，保持水温恒定，避免了槽式反应器由于水体大，温度反馈误差大的缺点，避免温度波动对反应条件的影响，提高反应效率，降低药剂损耗，充分利用光照体系中产生的辐射激发产生具有强氧化性的自由基，可将高浓度有机废水降解为小分子物质，降低其对环境的危害。
