申请日2016.09.20
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F9/08; C02F1/52; C02F1/50; C02F1/32
摘要
本实用新型涉及雨水处理设备技术领域，具体涉及一种组合式水处理装置，其包括：设备箱和处理箱;设备箱包括：入水口和出水口;入水口设置于水源和水源泵的进水端之间，水源泵的进水端上还接有投药组件，水源泵的出水端通过管道过滤器与处理箱相连接;出水口通过消毒器与出水泵的出水端相连接，出水泵的进水端与处理箱相连接;处理箱包括：絮凝室，絮凝室与设备箱中的管道过滤器相连接，絮凝室的上部与沉淀室的底部相连通，沉淀室上部通过过滤板与清水池连通，清水池通过管道与设备箱中出水泵的进水端相连接。本实用新型工业化与自动化程度高，使用十分方便，且其专门依据雨水水质而设计，设备运行维护等成本低，有利于雨水的低成本处理和使用。
权利要求书
1.一种组合式水处理装置，其特征在于，包括：相互连接的设备箱和处理箱;
所述设备箱包括：入水口和出水口;所述入水口设置于待处理的水源和水源泵的进水端之间，所述水源泵的进水端上还接有投药组件，所述水源泵的出水端通过管道过滤器与所述处理箱相连接;所述出水口通过消毒器与出水泵的出水端相连接，所述出水泵的进水端与所述处理箱相连接;
所述处理箱包括：絮凝室，所述絮凝室与设备箱中的管道过滤器相连接，所述絮凝室的上部与沉淀室的底部相连通，所述沉淀室上部通过过滤板与清水池连通，所述清水池通过管道与设备箱中出水泵的进水端相连接。
2.根据权利要求1所述的组合式水处理装置，其特征在于，所述沉淀室中设有两个块以上并排设置的斜板或斜管，所述斜板或斜管的下端连接有排泥室。
3.根据权利要求2所述的组合式水处理装置，其特征在于，所述排泥室中设有沉泥斗，所述沉泥斗的底部设有排泥泵，所述排泥泵的出口端接有排泥管。
4.根据权利要求3所述的组合式水处理装置，其特征在于，所述投药组件由相互连接的药桶和投药泵组成。
5.根据权利要求4所述的组合式水处理装置，其特征在于，所述设备箱中还设有控制器，所述控制器分别与水源泵、出水泵、投药泵、消毒器、排泥泵相连接，用于分别对水源泵、出水泵、投药泵、消毒器、排泥泵进行控制。
6.根据权利要求5所述的组合式水处理装置，其特征在于，所述过滤板上设有可拆装的滤布。
7.根据权利要求5所述的组合式水处理装置，其特征在于，所述消毒器为紫外线消毒器。
说明书
一种组合式水处理装置
技术领域
本实用新型涉及雨水处理设备技术领域，具体涉及一种组合式水处理装置。
背景技术
随着社会的发展，人们对环境保护也越来越重视，节能环保已经成为当今世界的共同主题。在节能环保的理念下，雨水的综合重复利用逐渐成为人们较为关注的问题之一。由于作为自来水水源的江河湖各种水都来源于雨水，经弃流处理后的雨水的水质，同天然水体的水质是一致的。收集利用的雨水由于受污染程度高低，其水质主要可用CODcr(即化学耗氧量，是衡量有机物污染的指标，COD的数值越大，则水体有机污染越严重)和SS(即水中悬浮物含量，指在水中的不溶于水中的无机物、有机物及泥砂、黏土、微生物等的总量。悬浮物是造成水浑浊的主要原因，水体中的有机悬浮物沉积后易厌氧发酵，使水质恶化)指标来衡量，而对所回收的雨水的处理主要让SS和COD指标达标，另外处理后的水根据需要设置消毒，以满足细菌和微生物指标。
我国现代雨水收集利用的历史不长，传统的雨水回用水的处理系统，主要存在以下不足之处：
1、处理系统由多个独立的设备组成，处理设备的工业化与自动化程度不高，使用较为不便利。
2、由于不是依据雨水水质开发的专业处理设备，设备运行维护等成本高，不利于雨水的低成本处理和使用。
发明内容
为克服上述缺陷，本实用新型的目的即在于提供一种组合式水处理装置。
本实用新型的目的是通过以下技术方案来实现的：

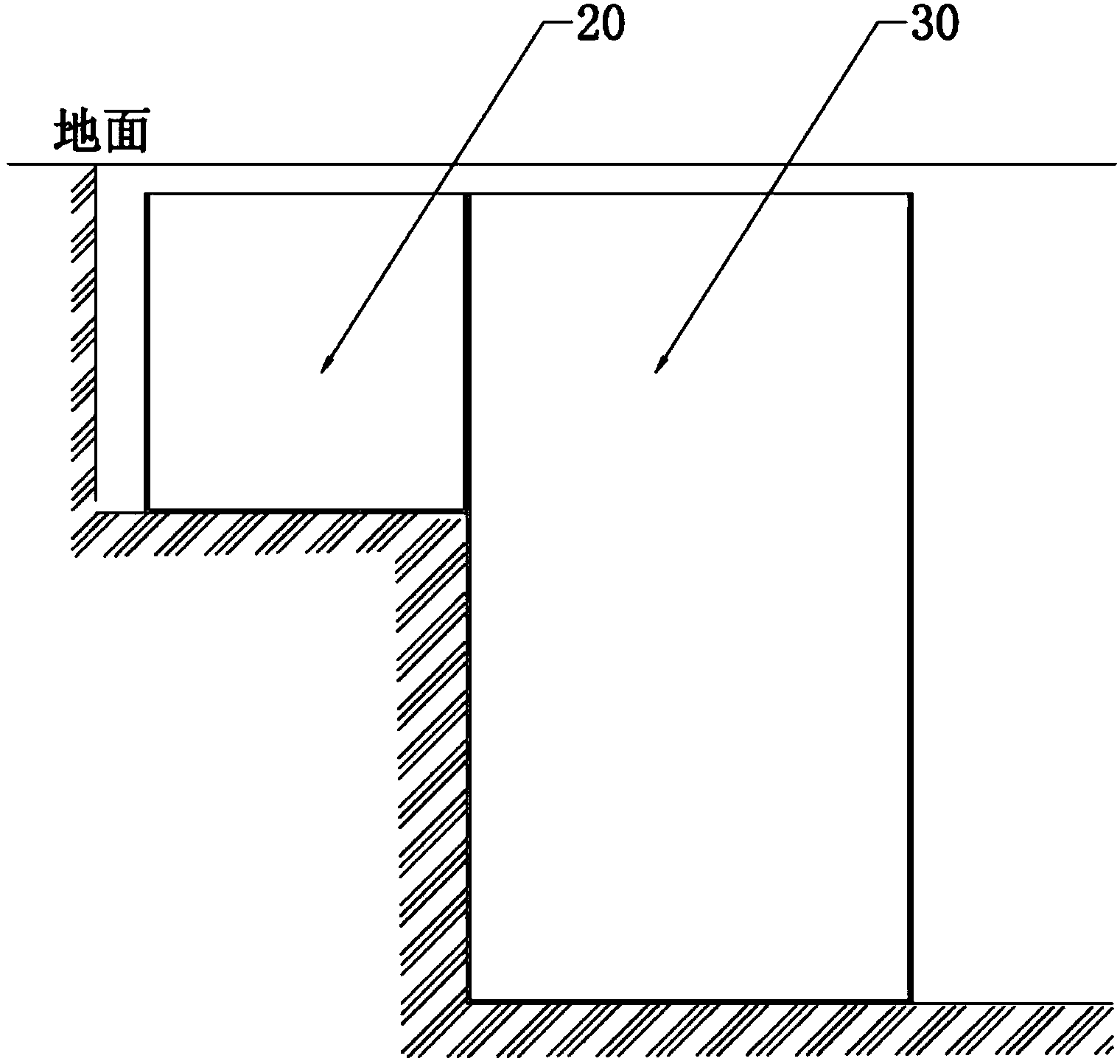

本实用新型是一种组合式水处理装置，包括：相互连接的设备箱和处理箱;
所述设备箱包括：入水口和出水口;所述入水口设置于待处理的水源和水源泵的进水端之间，所述水源泵的进水端上还接有投药组件，所述水源泵的出水端通过管道过滤器与所述处理箱相连接;所述出水口通过消毒器与出水泵的出水端相连接，所述出水泵的进水端与所述处理箱相连接;
所述处理箱包括：絮凝室，所述絮凝室与设备箱中的管道过滤器相连接，所述絮凝室的上部与沉淀室的底部相连通，所述沉淀室上部通过过滤板与清水池连通，所述清水池通过管道与设备箱中出水泵的进水端相连接。
进一步，所述沉淀室中设有两个块以上并排设置的斜板或斜管，所述斜板或斜管的下端连接有排泥室。
进一步，所述排泥室中设有沉泥斗，所述沉泥斗的底部设有排泥泵，所述排泥泵的出口端接有排泥管。
进一步，所述投药组件由相互连接的药桶和投药泵组成。
进一步，所述设备箱中还设有控制器，所述控制器分别与水源泵、出水泵、投药泵、消毒器、排泥泵相连接，用于分别对水源泵、出水泵、投药泵、消毒器、排泥泵进行控制。
进一步，所述过滤板上设有可拆装的滤布。
进一步，所述消毒器为紫外线消毒器。
本实用新型的整体性强，工业化与自动化程度高，使用十分方便，且其专门依据雨水水质而设计，设备运行维护等成本低，有利于雨水的低成本处理和使用。
