申请日2016.08.20
公开(公告)日2017.03.29
IPC分类号C02F9/08
摘要
本实用新型公开了一种医疗行业模块化纯化水处理装置，其包括：原水箱;通过进水增压泵而接于原水箱的石英砂过滤器;接于石英砂过滤器的活性炭过滤器;设置有盐箱的软化器，其接于活性炭过滤器;接于软化器的保安过滤器;通过一级高压泵而接于保安过滤器的一级RO系统;接于一级RO系统的二级高压泵，该二级高压泵接于二级RO系统，二级RO系统设置有加药系统;接于二级RO系统的中间水箱，其通过EDI增压泵而接于EDI膜堆，EDI膜堆接于无菌水箱，该无菌水箱接有输送泵，输送泵的输出端接于UV杀菌器和终端微滤装置。本实用新型将系统各部分进行有效整合，在有效降低设备的占地面积的同时让设备的安装更加方便。

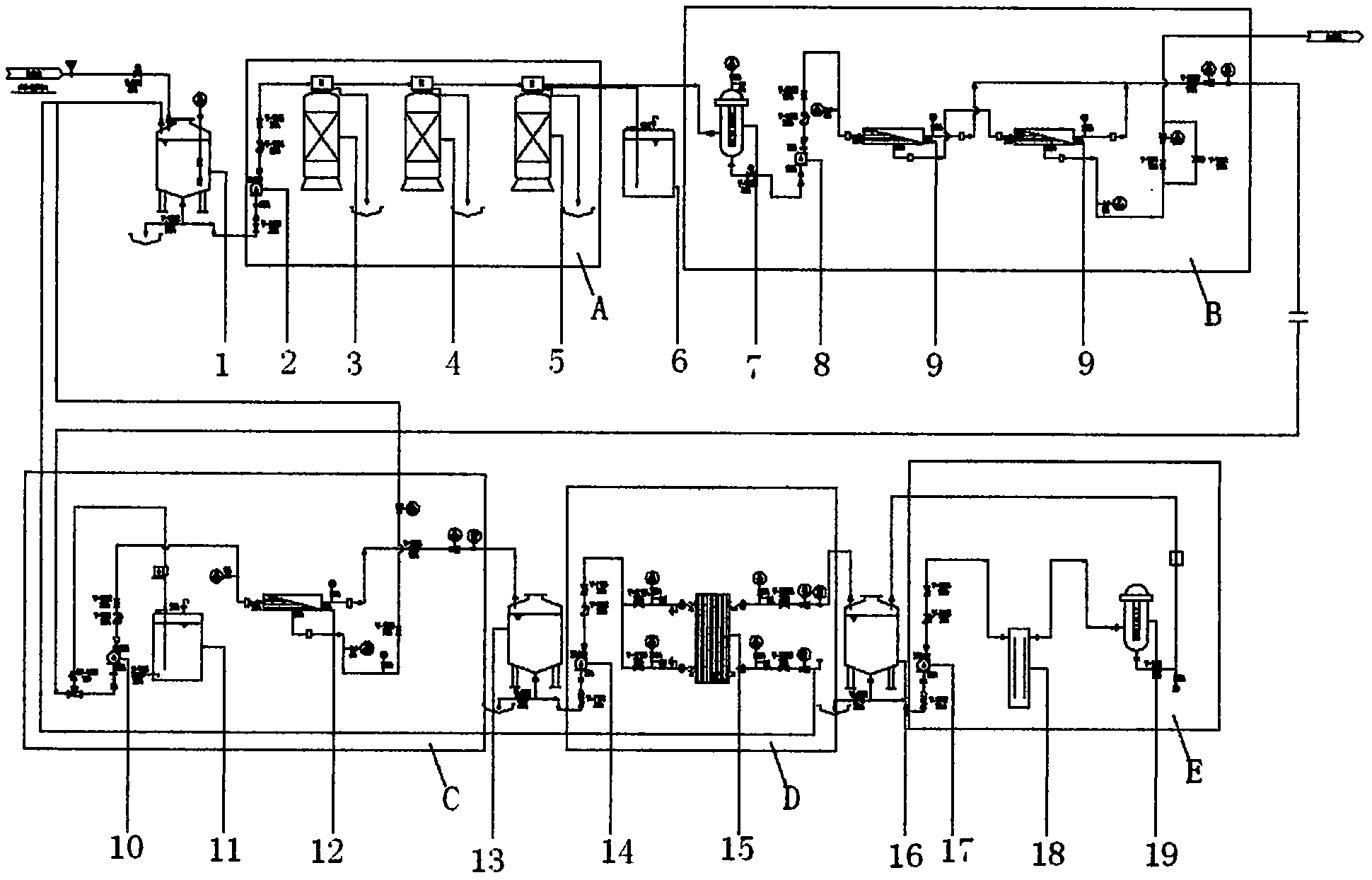

摘要附图
权利要求书
1.一种医疗行业模块化纯化水处理装置，其特征在于，其包括：
原水箱;
通过进水增压泵而接于所述原水箱的石英砂过滤器;
接于石英砂过滤器的活性炭过滤器;
设置有盐箱的软化器，其接于活性炭过滤器;
接于软化器的保安过滤器;
通过一级高压泵而接于保安过滤器的一级RO系统;
接于一级RO系统的二级高压泵，该二级高压泵接于二级RO系统，二级RO系统设置有加药系统;
接于二级RO系统的中间水箱，其通过EDI增压泵而接于EDI膜堆，所述EDI膜堆接于无菌水箱，该无菌水箱接有输送泵，所述输送泵的输出端接于UV杀菌器和终端微滤装置;
其中，进水增压泵、石英砂过滤器、活性炭过滤器、软化器构成第一模块，保安过滤器、一级高压泵、一级RO系统构成第二模块，一级高压泵、加药系统、二级RO系统构成第三模块，EDI增压泵、EDI膜堆构成第四模块，输送泵、UV杀菌器、终端微滤装置构成第五模块。
2.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述进水增压泵出水管路设置有止回阀、压力表。
3.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述石英砂过滤器、活性炭过滤器、软化器设置有多路阀。
4.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述保安过滤器设置有5微米滤芯及排气阀;
所述终端微滤装置设置有0.22微米滤芯。
5.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述一级高压泵设置有进水电磁阀、止回阀、出水手动球阀、压力表;
所述二级高压泵设置有进水手动球阀、出水手动球阀、止回阀、压力表。
6.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述一级RO系统设置有膜壳、反渗透膜、高压保护开关、产水手动球阀、 浓水手动球阀、冲洗排放电磁阀、压力表、流量计、电导仪;
所述二级RO系统设置有膜壳、反渗透膜、高压保护开关、产水手动球阀、浓水手动球阀、压力表、流量计、电导仪。
7.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述EDI增压泵设置有止回阀、压力表。
8.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述EDI膜堆设置有纯水进水手动球阀、浓水进水手动球阀、纯水出水手动球阀、浓水出水手动球阀、压力表、流量计、上限报警器、电阻仪。
9.根据权利要求1所述的一种医疗行业模块化纯化水处理装置，其特征在于，所述输送泵设置有止回阀、压力表。
10.根据权利要求1-9任一所述的一种医疗行业模块化纯化水处理装置，其特征在于，还包括：
控制系统，其与如下结构相连：原水箱配置的液位开关、原水电磁阀、原水泵、多路阀、一级高压泵、二级高压泵、中间水箱配置的液位开关、EDI增压泵、无菌水箱的液位控制器、输送泵。
说明书
一种医疗行业模块化纯化水处理装置
技术领域
本实用新型涉及纯化水处理装置，尤其是涉及一种医疗行业模块化纯化水处理装置。
背景技术
目前，医疗器械行业工艺用水涉及无菌医疗器械、植入性医疗器械以及体外诊断试剂产品生产企业中产品清洗、配制、洁净服清洗、工位器具清洗以及环境清洗等方面。工艺用水未经处理会对医疗器械造成化学、微生物污染，影响产品安全性;用不符合标准的工艺用水配制诊断试剂会导致产品无效，从而影响检验的准确性。而且目前医疗行业纯化水设备普遍为拆分模式，占地面积大，安装麻烦，费时费力又浪费材料。
实用新型内容
本实用新型的目的在于提供一种医疗行业模块化纯化水处理装置，其将系统各部分进行有效整合，在有效降低设备的占地面积的同时让设备的安装更加方便。
为解决上述技术问题，本实用新型的实施方式提供了一种医疗行业模块化纯化水处理装置(以下简称“本装置”)，其包括：
原水箱;
通过进水增压泵而接于原水箱的石英砂过滤器;
接于石英砂过滤器的活性炭过滤器;
设置有盐箱的软化器，其接于活性炭过滤器;
接于软化器的保安过滤器;
通过一级高压泵而接于保安过滤器的一级RO系统;
接于一级RO系统的二级高压泵，该二级高压泵接于二级RO系统，二级RO系统设置有加药系统;
接于二级RO系统的中间水箱，其通过EDI增压泵而接于EDI膜堆，EDI膜堆接于无菌水箱，该无菌水箱接有输送泵，输送泵的输出端接于UV杀菌器和终端微滤装置;
其中，进水增压泵、石英砂过滤器、活性炭过滤器、软化器构成第一模块，保安过滤器、一级高压泵、一级RO系统构成第二模块，一级高压泵、加药系统、二级RO系统构成第三模块，EDI增压泵、EDI膜堆构成第四模块，输送泵、UV杀菌器、终端微滤装置构成第五模块。
进一步，进水增压泵出水管路设置有止回阀、压力表。
进一步，石英砂过滤器、活性炭过滤器、软化器设置有多路阀。
进一步，保安过滤器设置有5微米滤芯及排气阀;
终端微滤装置设置有0.22微米滤芯;
进一步，一级高压泵设置有进水电磁阀、止回阀、出水手动球阀、压力表;
二级高压泵设置有进水手动球阀、出水手动球阀、止回阀、压力表。
进一步，一级RO系统设置有膜壳、反渗透膜、高压保护开关、产水手动球阀、浓水手动球阀、冲洗排放电磁阀、压力表、流量计、电导仪;
二级RO系统设置有膜壳、反渗透膜、高压保护开关、产水手动球阀、浓水手动球阀、压力表、流量计、电导仪。
进一步，EDI增压泵设置有止回阀、压力表。
进一步，EDI膜堆设置有纯水进水手动球阀、浓水进水手动球阀、纯水出水手动球阀、浓水出水手动球阀、压力表、流量计、上限报警器、电阻仪。
进一步，输送泵设置有止回阀、压力表。
进一步，本装置还包括：控制系统，其与如下结构相连：原水箱配置的液位开关、原水电磁阀、原水泵、多路阀、一级高压泵、二级高压泵、中间水箱配置的液位开关、EDI增压泵、无菌水箱的液位控制器、输送泵。
如前文所述的活性炭过滤器，其利用活性炭的吸附特性将水中的有机污染物、微生物及溶解氧等吸附于炭的表面，增加微生物降解有机污染物的机率，延长有机物的停留时间，强化生物降解作用，将炭表面吸附的有机物去除;还可去除水中的异臭异味，去色度，去除重金属、合成洗涤剂以及脱氯等，可有效防止反渗透表面的有机物及氯的污染。
本实用新型具有如下有益效果：市政自来水经本系统预处理部分会去除部分杂质与钙镁离子，提高后续RO系统进水水质，增长RO膜的使用寿命，预处理产水进入RO系统，RO产水可达到99%的脱盐率，产水水质可达5.1μs/cm以下，RO产水会经EDI膜堆，进行电去离子，进一步提高产水水质，最终产水水质可达1MΩ·cm以上。与传统纯化水系统相比，模块化纯化水设备将设备各组分整合在一起有效的降低了设备的占地面积和解决了设备安装不便等问题。
