申请日2016.08.20
公开(公告)日2017.02.15
IPC分类号C02F1/28; B01J20/20; B01J20/34
摘要
本实用新型公开了一种活性炭可再生回填的污水处理系统，其技术方案要点是包括至少两个活性炭滤池，活性炭滤池连接有活性炭再生系统，活性炭再生系统连接有主输送带，主输送带连接有储料筒，储料筒上设有至少两个出料管，出料管的管口处均铰接有出料通道，出料通道的出口分别连接有子输送带，子输送带分别连接活性炭滤池，还包括控制出料通道抬起的驱动机构;储料筒内的活性炭能够同时进入多个出料通道，进而通过多个子输送带进入到多个活性炭滤池内，这样回填完多个活性炭滤池的时间会大大缩短，回填的效率得到了很大提高。

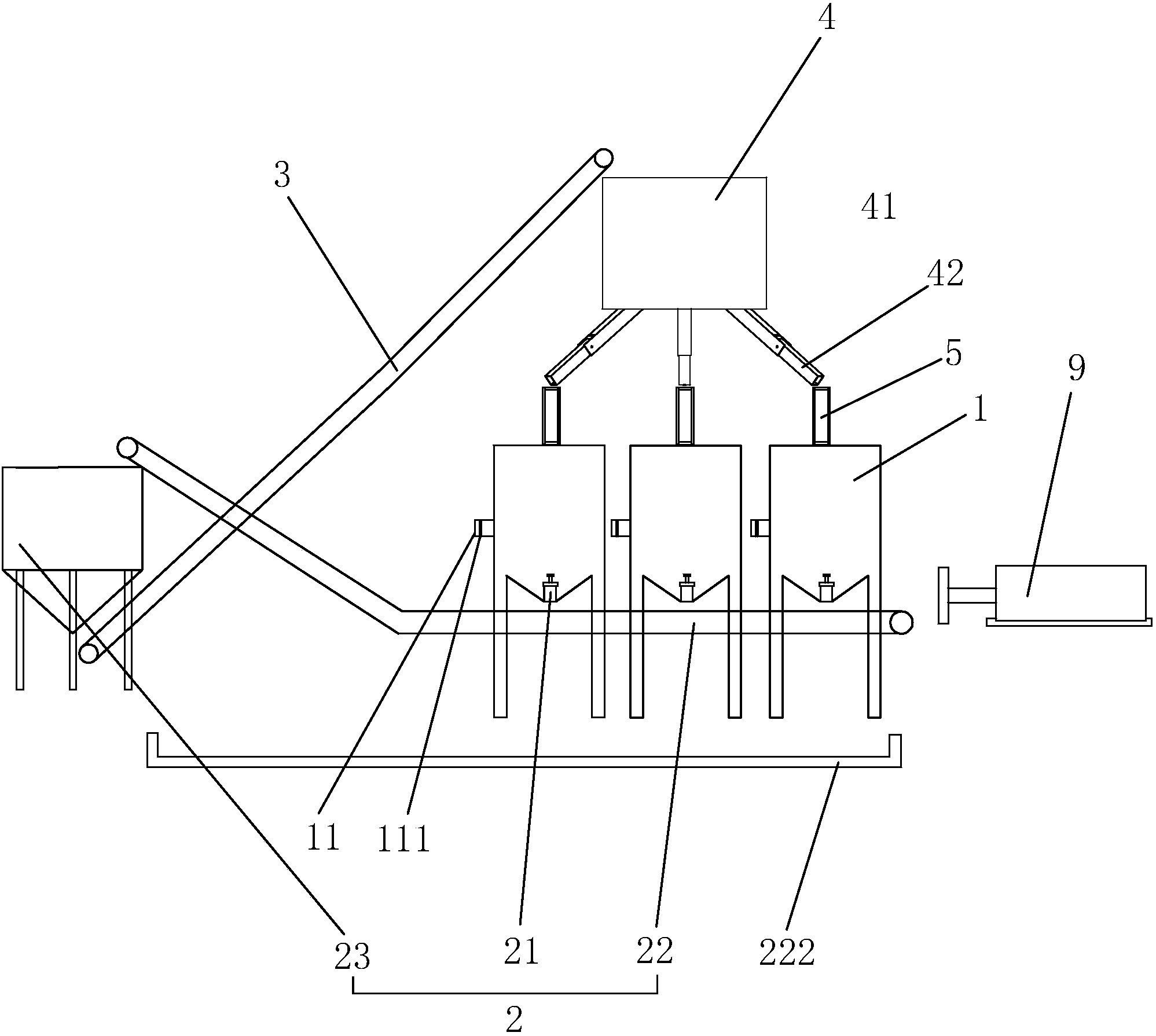

摘要附图
权利要求书
1.一种活性炭可再生回填的污水处理系统，包括至少两个活性炭滤池(1)，所述活性炭滤池(1)连接有活性炭再生系统(2)，所述活性炭再生系统(2)连接有主输送带(3)，其特征是：所述主输送带(3)连接有储料筒(4)，所述储料筒(4)上设有至少两个出料管(41)，所述出料管(41)的管口处均铰接有出料通道(42)，所述出料通道(42)的出口分别连接有子输送带(5)，所述子输送带(5)分别连接所述活性炭滤池(1)，还包括控制所述出料通道(42)抬起的驱动机构。
2.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述驱动机构为液压缸(7)，所述液压缸(7)的活塞杆(71)与所述出料通道(42)的侧壁连接，所述活塞杆(71)控制所述出料通道(42)抬起。
3.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述驱动机构为涡轮蜗杆升降机(8)，所述涡轮蜗杆升降机(8)的蜗杆(81)与所述出料通道(42)侧壁连接。
4.根据权利要求2或3所述的一种活性炭可再生回填的污水处理系统，其特征是：所述出料通道(42)与所述子输送带(5)抵触处固定有缓冲层(421)。
5.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述活性炭滤池(1)的出水口(11)设有水质检测装置(111)。
6.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述主输送带(3)与所述子输送带(5)均固定有用于将再生活性炭与外界隔离的封闭板(6)。
7.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述活性炭再生系统(2)中的饱和活性炭输送带(22)设有沥水孔(221)。
8.根据权利要求1所述的一种活性炭可再生回填的污水处理系统，其特征是：所述出料管(41)连接在所述储料筒(4)的底部。
9.根据权利要求7所述的一种活性炭可再生回填的污水处理系统，其特征是：所述饱和活性炭输送带(22)的下方设有承接活性炭水分的接水槽(222)。
10.根据权利要求7所述的一种活性炭可再生回填的污水处理系统，其特征是：还包括朝向所述饱和活性炭输送带(22)的吹风装置(9)。
说明书
一种活性炭可再生回填的污水处理系统
技术领域
本实用新型涉及活性炭污水处理系统领域，具体涉及一种活性炭可再生回填的污水处理系统。
背景技术
利用活性炭进行污水的清洁处理是目前常见的污水处理手段，活性炭具有多孔结构，因而具有很好的吸附能力，能够吸附污水中的杂质、异味，能够对污水进行清理。活性炭对污水进行吸附之后，会变得饱和，无法继续吸附，因而需要对活性炭进行再生处理，将活性炭从污水中取出，并运送到再生装置中进行加工，重新恢复其活性，最后将活性炭回填到污水处理炉中，继续对污水进行吸附清洁。现有技术中活性炭的取出与再生、回填的时间过长，导致污水池需要较长时间停工以等待活性炭的再生，从而污水处理系统不能及时正常运行。
公开号为CN205222738U的中国专利公开了一种活性炭可在线再生回填的活性炭废水处理系统，包含N个内部铺设有活性炭层的活性炭滤池、活性炭再生系统和活性炭回填系统，所述活性炭滤池靠近底部位置设置污水进水口，靠近顶部位置设置净水出水口，所述活性炭再生系统包含活性炭抽取装置、供气装置、饱和活性炭输送装置、饱和活性炭提升装置和活性炭再生装置，所述活性炭抽取装置处于活性炭层的下部位置，其两个端部伸出至活性炭滤池以外，活性炭抽取装置处于活性炭滤池内的部分设有抽炭口，所述活性炭抽取装置的第一端部与供气装置连接，第二端部设置出炭口，所述出炭口、饱和活性炭输送装置、活性炭再生装置、活性炭回填系统依次连接。使用时通过活性炭抽取装置将活性炭从活性炭滤池中取出，通过饱和活性炭输送装置输送到活性炭再生装置恢复活性，然后输送回填到活性炭滤池中。
该实用新型能够实现饱和活性炭的自动再生、回填，但是不足之处在于，必须将再生后的活性炭先运送到第一个活性炭滤池，第一个回填炭子传送带的第一端部向下弯折，主传送带末端的活性炭落入第一个活性炭滤池中，第一个活性炭滤池补充完毕后，使第一个回填炭子传送带的第一端部回位，活性炭传送到一个回填炭子传送带上;当第二个活性炭滤池需要补充活性炭时，第一个回填炭子传送带的第一端部展开回位，此时，第二个回填炭子传送带的第一端部向下弯折， 第一个回填炭子传送带的第二端部末端的活性炭落入第二个活性炭滤池中，第二个活性炭滤池补充完毕后，第二个回填炭子传送带的第一端部展开回位然后使回填炭子传送带的第一端部弯折，阻止活性炭落入第一个活性炭滤池，使第二个回填炭子传送带的第一端部才能运送到第二个活性炭滤池，然后依次填入后面的活性炭滤池。这样的运送方式使得活性炭每次只能选择落入一个活性炭滤池中，当污水处理系统处理的污水很多，活性炭滤池数目很多时，不能一次性回填多个活性炭滤池，依次回填完多个活性炭滤池的时间会变得很长，导致回填的效率不高。
实用新型内容
本实用新型的目的是提供一种活性炭可再生回填的污水处理系统，其优点是能够一次性回填多个活性炭滤池，回填的效率大大提高。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种活性炭可再生回填的污水处理系统，包括至少两个活性炭滤池，所述活性炭滤池连接有活性炭再生系统，所述活性炭再生系统连接有主输送带，所述主输送带连接有储料筒，所述储料筒上设有至少两个出料管，所述出料管的管口处均铰接有出料通道，所述出料通道的出口分别连接有子输送带，所述子输送带分别连接所述活性炭滤池，还包括控制所述出料通道抬起的驱动机构。
通过上述技术方案，活性炭滤池内的活性炭吸附饱和后，通过活性炭再生系统将其抽取出来，并进行再生，使其恢复活性,然后通过主输送带将恢复活性的再生活性炭运送到储料筒中，并从出料管进入出料通道，进而运送到子输送带上，输送到各个活性炭滤池内。由于储料筒上设有至少两个出料管，可以向多个活性炭滤池分别进行送料，当需要对多个活性炭滤池同时送料时，可以利用驱动机构将出料通道放下，使多个出料通道分别与多个子输送带相连，储料筒内的活性炭能够同时进入多个出料通道，进而通过多个子输送带进入到多个活性炭滤池内，这样回填完多个活性炭滤池的时间会大大缩短，回填的效率得到了很大提高。
本实用新型进一步设置为：所述驱动机构为液压缸，所述液压缸的活塞杆与所述出料通道的侧壁连接，所述活塞杆控制所述出料通道抬起。
通过上述技术方案，液压缸的活塞杆与出料通道的侧壁相连，当需要对某个活性炭滤池进行回填时，可以驱动活塞杆将出料通道放下，使之与子输送带相连，出料通道内的活性炭可以倒在子输送带上，进行输送;将多个出料通道分别与多个子输送带相连，则可以同时回填多个活性炭滤池。如果某个活性炭滤池不需要回填活性炭，则利用液压缸将与该活性炭滤池匹配的出料通道抬起，使该出料通道与相应的子输送带相离，出料通道内的活性炭无法在倒在子输送带上，从而停止该活性炭滤池的回填。
本实用新型进一步设置为：所述驱动机构为涡轮蜗杆升降机，所述涡轮蜗杆升降机的蜗杆与所述出料通道侧壁连接。
通过上述技术方案，涡轮蜗杆升降机通过电机驱动，蜗杆可以通过上升将出料通道顶起，从而停止再生活性炭倒在子输送带上，蜗杆带动出料通道下降，则可以使出料通道与子输送带相连，继续输送再生活性炭。
本实用新型进一步设置为：所述出料通道与所述子输送带抵触处固定有缓冲层。
通过上述技术方案，由于出料通道放下的过程中会与子输送带抵触，并且装有再生活性炭的出料通道具有一定的重量，因此会对子输送带产生较大的碰撞，对子输送带造成较大的冲击，时间长了以后会造成子输送带的磨损，因此在出料通道与子输送带抵触的地方固定缓冲层，在出料通道与子输送带抵触时进行一定的缓冲，对子输送带提供保护，减少磨损，提高使用寿命。
本实用新型进一步设置为：所述活性炭滤池的出水口设有水质检测装置。
通过上述技术方案，在活性炭滤池的出水口设有水质检测装置，对从出水口出来的水进行检测，如果水质不能达标，则表明在活性炭滤池内未能有效吸附，因此活性炭的活性已经不能满足需求，需要对活性炭进行再生，因此需要启动活性炭再生系统。
本实用新型进一步设置为：所述主输送带与所述子输送带均固定有用于将再生活性炭与外界隔离的封闭板。
通过上述技术方案，因为车间的工作环境可能比起正常的环境更加潮湿，带有灰尘，因此在再生活性炭输送的过程中可能会吸附环境中的水分、杂质，导致再生活性炭的活性降低，因此通过封闭板将住输送带与子输送带封闭起来，在输送带输送再生活性炭的过程中，将再生活性炭尽可能地与复杂的外界环境隔离，减少在输送过程中再生活性炭活性的损失。
本实用新型进一步设置为：所述活性炭再生系统中的饱和活性炭输送带设有沥水孔。
通过上述技术方案，从活性炭滤池中抽取出来的活性炭带有水分，在对活性炭进行再生前，通过饱和活性炭输送带上的沥水孔将活性炭上吸附的水分进行沥除，可以提高再生时的效率。
本实用新型进一步设置为：所述出料管连接在所述储料筒的底部。
通过上述技术方案，出料管设置在储料筒的底部，使得储料筒内绝大多数再生活性炭都能及时从出料管内自动落入到出料通道内。
本实用新型进一步设置为：所述饱和活性炭输送带的下方设有承接活性炭水分的接水槽。
通过上述技术方案，接水槽可以承接饱和活性炭输送带上沥水孔沥出的水分，避免水直接滴落在地面上，影响车间环境的清洁。
本实用新型进一步设置为：还包括朝向所述饱和活性炭输送带的吹风装置。
通过上述技术方案，吹风装置向饱和活性炭进行吹风，将饱和活性炭上残留的水分进一步吹干，然后进入再生活化炉中进行再生。
综上所述，本实用新型具有以下有益效果：
1、可以同时回填多个活性炭滤池，大大提高了再生活性炭回填的效率;
2、在再生活性炭的输送过程中减少了活性炭与外界环境接触的机会，减少在输送过程中再生活性炭活性的损失。
