申请日2016.08.20
公开(公告)日2017.02.08
IPC分类号G05B19/418
摘要
本实用新型公开了一种污水管网泵站污水调度系统，包括调节池泵站单元和控制系统;控制系统包括泵站现场远程集控装置、无线数据采集处理装置和远程监控或调度中心。调节池泵站单元包括一级调节池和二级调节池，一级调节池的输出端连接于二级调节池的输入端，二级调节池的输出端连接于污水处理厂的输入端。采用上述结构后，本实用新型一种污水管网泵站污水调度系统，可通过对不同水质的一级调节池和二级调节池内的污水调配相兑，调节污水处理厂输入端的污水的水质和浓度，确保进入污水处理厂的水质达到最佳状态，为污水处理厂的达标排放提供源头保障。

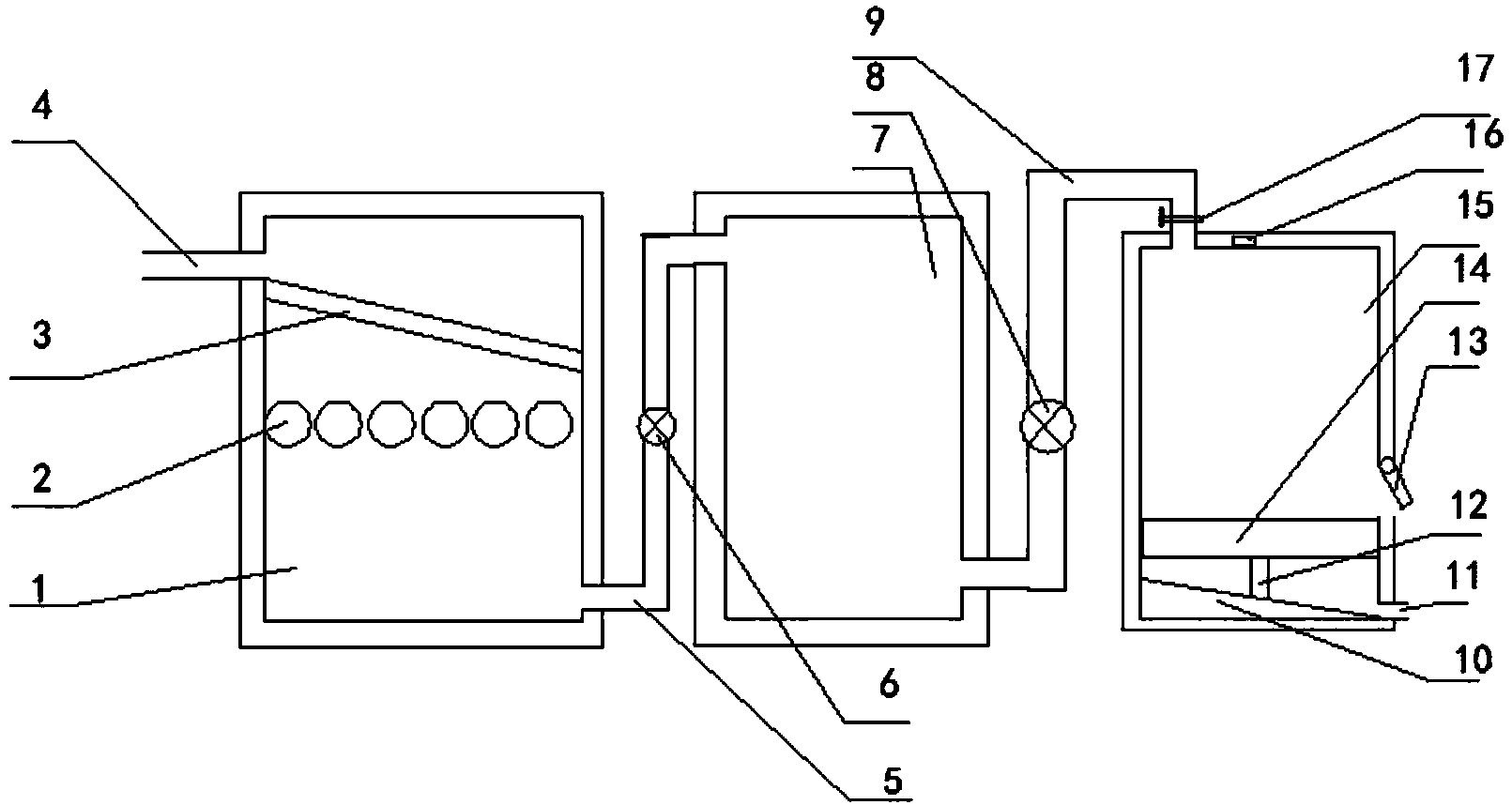

摘要附图
权利要求书
1.一种污水管网泵站污水调度系统，其特征在于：包括调节池泵站单元和控制系统;所述控制系统包括泵站现场远程集控装置、无线数据采集处理装置和远程监控或调度中心;
所述调节池泵站单元包括一级调节池和二级调节池，所述一级调节池的输出端连接于所述二级调节池的输入端，所述二级调节池的输出端连接于污水处理厂的输入端。
2.根据权利要求1所述的污水管网泵站污水调度系统，其特征在于：一级调节池的输入端连接工业污水池和/或生活污水池。
3.根据权利要求2所述的污水管网泵站污水调度系统，其特征在于：所述无线数据采集处理装置设有无线数据传输模块和处理器模块;所述泵站现场远程集控装置设有传感器模块和远程调节装置，所述远程调节装置与所述传感器模块进行双向连接，所述远程调节装置的与所述处理器模块进行双向连接，所述处理器模块通过所述无线数据传输模块与所述远程监控或调度中心进行通信连接。
4.根据权利要求3所述的污水管网泵站污水调度系统，其特征在于：所述传感器模块包括液位传感器、流量传感器、温度传感器、浓度测定装置、PH测定装置和氨氮测定装置。
5.根据权利要求1所述的污水管网泵站污水调度系统，其特征在于：所述调节池泵站单元还包括次一级调节池，所述次一级调节池的输入端连接工业污水管和/或生活污水管。
6.根据权利要求5所述的污水管网泵站污水调度系统，其特征在于：所述一级调节池和所述二级调节池分别至少设有一个输入端。
说明书
污水管网泵站污水调度系统
技术领域
本实用新型涉及水力控制系统技术领域，具体涉及一种污水管网泵站污水调节控制系统，
背景技术
目前，污水处理厂在建厂时，其自身的污水处理能力是恒定的，而污水水质和污水量都会影响污水处理能力。所以进入到污水处理厂的污水水质和峰值流量等都需要进行控制。当污水处理厂的处理设施在满负荷或者接近满负荷工作时，就要控制进入污水处理厂的污水量或者调度污水水质，如何按照污水处理厂的实际负荷能力对来自工业或生活的污水进行远程集中调度，就成为一项非常重要的工作。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种能进行污水水质调度的污水管网泵站污水调度系统。
为了达成上述目的，本实用新型的解决方案是：
一种污水管网泵站污水调度系统，包括调节池泵站单元和控制系统;所述控制系统包括泵站现场远程集控装置、无线数据采集处理装置和远程监控或调度中心;
所述调节池泵站单元包括一级调节池和二级调节池，所述一级调节池的输出端连接于所述二级调节池的输入端，所述二级调节池的输出端连接于污水处理厂的输入端。
一级调节池的输入端连接工业污水池和/或生活污水池。
所述无线数据采集处理装置设有无线数据传输模块和处理器模块;所述泵站现场远程集控装置设有传感器模块和远程调节装置，所述远程调节装置与所述传感器模块进行双向连接，所述远程调节装置的与所述处理器模块进行双向连接，所述处理器模块通过所述无线数据传输模块与所述远程监控或调度中心进行通信连接。
所述传感器模块包括液位传感器、流量传感器、温度传感器、浓度测定装置、PH测定装置和氨氮测定装置。
所述调节池泵站单元还包括次一级调节池，所述次一级调节池的输入端连接工业污水管和/或生活污水管。
所述一级调节池和所述二级调节池分别至少设有一个输入端。
采用上述结构后，本实用新型一种污水管网泵站污水调度系统，可通过对不同水质的一级调节池和二级调节池内的污水调配相兑，调节污水处理厂输入端的污水的水质和浓度，确保进入污水处理厂的水质达到最佳状态，为污水处理厂的达标排放提供源头保障。
进一步地，本实用新型可对污水管网泵站的常见污水指标进行全程的远程监控，工作效率高，且掌握各调节池内的液位、浓度等情况，为污水处理提供基础数据。
