申请日2016.08.20
公开(公告)日2017.01.18
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型涉及污水处理设备领域，具体涉及一种建筑工地污水处理装置，包括污水处理机构，还包括前处理装置、第一导管、第一自吸泵、第二导管、第二自吸泵和污泥干燥装置，所述前处理装置与污水处理机构通过所述第一导管连接，所述第一导管还与所述第一自吸泵连接;所述污水处理结构与所述污泥干燥装置通过第二导管连接，所述第二导管还与所述第二自吸泵连接;所述第二导管上部还设有一个阀门。本实用新型可以处理污水效果好，还能很好的保护整个装置，大大提高了使用寿命，还能对污泥进行很好的回收利用。

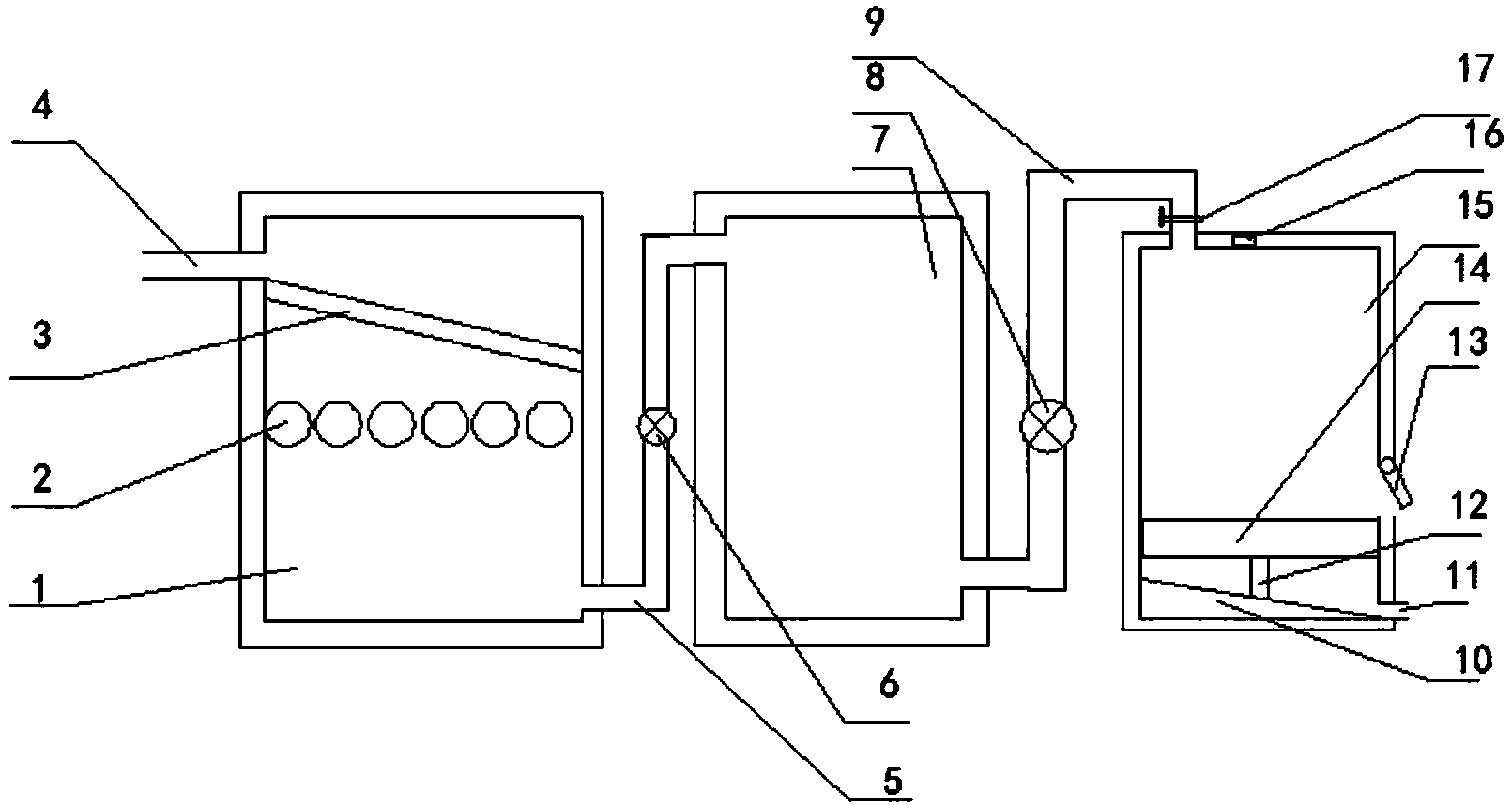

摘要附图
权利要求书
1.一种建筑工地污水处理装置，包括污水处理机构，其特征在于：还包括前处理装置、第一导管、第一自吸泵、第二导管、第二自吸泵和污泥干燥装置，所述前处理装置和所述污水处理机构通过所述第一导管连接，所述第一导管还与所述第一自吸泵连接;所述污水处理机构与所述污泥干燥装置通过所述第二导管连接，所述第二导管还与所述第二自吸泵连接;所述第二导管上部还设有一个阀门;
所述前处理装置包括本体、磁铁斜板和若干个碾压辊;所述本体上具有进水口;所述磁铁斜板设于所述本体内部，且上端与进水口连接;所述磁铁斜板上具有若干通孔;所述磁铁斜板下端还设有若干水平设置的碾压辊，相邻的所述碾压辊的转动方向相反;
所述污泥干燥装置包括电机、污泥筒、液压缸、活塞、斜坡和出水口，所述出水口设于所述污泥筒右底部;所述斜坡设于所述污泥筒底部;所述液压缸设于所述斜坡上，且与所述电机连接;所述活塞设于所述液压缸上，且所述活塞上具有若干第二通孔;所述污泥筒的右侧壁上还设有一个开关门。
2.根据权利要求1所述的建筑工地污水处理装置，其特征在于：所述污泥干燥装置还包括一个控制机构，所述控制机构包括控制器、超声波湿度传感器和微处理器;所述超声波湿度传感器设于所述污泥筒的上部，且与所述微处理器连接;所述微处理器还与所述控制器连接。
3.根据权利要求1所述的建筑工地污水处理装置，其特征在于：所述碾压辊的数量为6个。
4.根据权利要求1所述的建筑工地污水处理装置，其特征在于：所述开关门为一个电动的开关门。
5.根据权利要求1所述的建筑工地污水处理装置，其特征在于：所述污水处理机构由依次相连的水解酸化池、接触氧化池、杂质沉淀池、消毒处理池和污泥好氧消化池组成。
说明书
一种建筑工地污水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种建筑工地污水处理装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有的技术中申请号为201420069525.6专利公开了一种污水处理装置，包括提升泵和箱体，箱体上设有进水口和出水口，所述箱体内设有隔断板将箱体依次隔断为厌氧池、接触氧化池、沉淀池、生物滤池、污泥池、消毒池、排放池和风机房，所述厌氧池、接触氧化池和沉淀池呈阶梯状布置，位置逐步降低，所述厌氧池的出水口与接触氧化池的进水口连接，所述接触氧化池的出水口与沉淀池的进水口连接。
但是在现有技术中的污水处理装置还存在以下技术问题：其一，不能很好的对污泥进行回收利用;其二，混在污水中的铁钉等金属材料，容易造成整个装置的堵塞和损坏，导致使用寿命大大降低。
实用新型内容
(一)解决的技术问题
针对现有技术存在的不能很好的对污泥进行回收利用，装置使用寿命低等问题，本实用新型的目的在于提供一种建筑工地污水处理装置。
(二)技术方案
为实现以上目的，本实用新型提供了如下技术方案：
一种建筑工地污水处理装置，包括污水处理机构，还包括前处理装置、第一导管、第一自吸泵、第二导管、第二自吸泵和污泥干燥装置，所述前处理装置和所述污水处理机构通过所述第一导管连接，所述第一导管还与所述第一自吸泵连接;所述污水处理机构与所述污泥干燥装置通过所述第二导管连接，所述第二导管还与所述第二自吸泵连接;所述第二导管上部还设有一个阀门;
所述前处理装置包括本体、磁铁斜板和若干个碾压辊;所述本体上具有进水口;所述磁铁斜板设于所述本体内部，且上端与进水口连接;所述磁铁斜板上具有若干通孔;所述磁铁斜板下端还设有若干水平设置的碾压辊，相邻的所述碾压辊的转动方向相反;
所述污泥干燥装置包括电机、污泥筒、液压缸、活塞、斜坡和出水口，所述出水口设于所述污泥筒右底部;所述斜坡设于所述污泥筒底部;所述液压缸设于所述斜坡上，且与所述电机连接;所述活塞设于所述液压缸上，且所述活塞上具有若干第二通孔;所述污泥筒的右侧壁上还设有一个开关门。
优选的，所述污泥干燥装置还包括一个控制机构，所述控制机构包括控制器、超声波湿度传感器和微处理器;所述超声波湿度传感器设于所述污泥筒的上部，且与所述微处理器连接;所述微处理器还与所述控制器连接。
优选的，所述碾压辊的数量为6个。
优选的，所述开关门为一个电动的开关门。
优选的，所述污水处理机构由依次相连的水解酸化池、接触氧化池、杂质沉淀池、消毒处理池和污泥好氧消化池组成。
(三)有益效果
本实用新型通过公开一种建筑工地污水处理装置，通过设置前处理装置，可以碾碎一部分大块的建筑砖块，并能吸附一些混在污水中的铁钉等金属材料，避免了造成整个装置的堵塞和损坏，从而大大提高了装置的使用寿命;设置污泥干燥装置可以将净化处理后的污泥进行干燥，干燥后可以进行再次利用。
