申请日2016.08.20
公开(公告)日2017.02.15
IPC分类号E03B1/04; B08B9/087; C02F9/02
摘要
本实用新型公开了一种活性炭废水回收利用装置，属于废水回收装置领域，旨在让水箱的箱底保持干净。其技术方案要点是：包括水箱、进水口、通气孔、出水管和过滤网，所述水箱在过滤网的下方设有蓄水槽，所述蓄水槽一端与过滤网连通，另一端设有落水管，所述水箱在蓄水槽的下方设有转动轴，所述转动轴和水箱的侧壁转动连接，所述转动轴上设有若干叶片，所述叶片处于落水管的正下方，所述叶片远离转动轴的一侧设有清洗件，所述清洗件与水箱的箱底抵触。

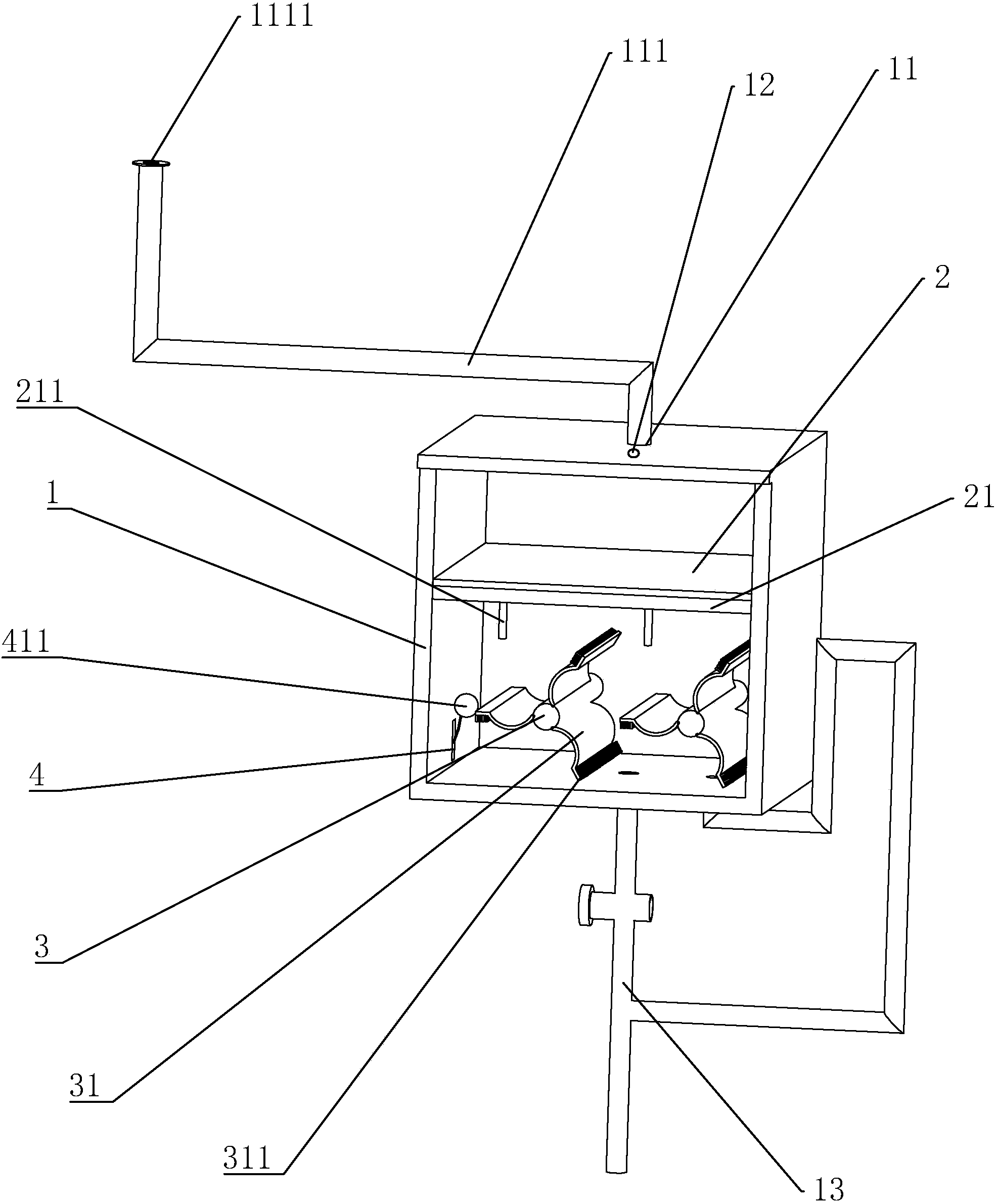

摘要附图
权利要求书
1.一种活性炭废水回收利用装置，包括水箱(1)、进水口(11)、通气孔(12)、出水管(13)和过滤网(2)，其特征是：所述水箱(1)在过滤网(2)的下方设有蓄水槽(21)，所述蓄水槽(21)一端与过滤网(2)连通，另一端设有落水管(211)，所述水箱(1)在蓄水槽(21)的下方设有转动轴(3)，所述转动轴(3)和水箱(1)的侧壁转动连接，所述转动轴(3)上设有若干叶片(31)，所述叶片(31)处于落水管(211)的正下方，所述叶片(31)远离转动轴(3)的一侧设有清洗件，所述清洗件与水箱(1)的箱底抵触。
2.根据权利要求1所述的一种活性炭废水回收利用装置，其特征是：所述清洗件为毛刷(311)。
3.根据权利要求1所述的一种活性炭废水回收利用装置，其特征是：所述落水管(211)设有两个，所述转动轴(3)对应的设有两个，两个所述转动轴(3)上均设有若干叶片(31)。
4.根据权利要求3所述的一种活性炭废水回收利用装置，其特征是：所述叶片(31)均向顺时针方向弯曲，所述落水管(211)内排出的水冲击在叶片(31)弯曲的内侧。
5.根据权利要求1所述的一种活性炭废水回收利用装置，其特征是：所述蓄水槽(21)连通过滤网(2)的一端完全覆盖到过滤网(2)上。
6.根据权利要求1所述的一种活性炭废水回收利用装置，其特征是：所述水箱(1)的侧壁上开设有条形槽(4)，所述条形槽(4)上设有清水入口(5)，所述清水入口(5)上连通有清水管，所述条形槽(4)内滑移连接有挡块(41)，所述挡块(41)远离水箱(1)的一端设有浮球(411)，当所述水箱(1)内的水位高于清水入口(5)时，所述浮球(411)牵引着挡块(41)闭合到清水入口(5)上。
7.根据权利要求6所述的一种活性炭废水回收利用装置，其特征是：所述水箱(1)内位于清水入口(5)下方的水量等于恰好能够干净的冲洗便池所需的水量。
8.根据权利要求1所述的一种活性炭废水回收利用装置，其特征是：所述过滤网(2)由活性炭网构成。
说明书
一种活性炭废水回收利用装置
技术领域
本实用新型涉及废水回收利用设备领域，特别涉及一种活性炭废水回收利用装置。
背景技术
水是人类赖以生存和发展的重要资源之一，是不可缺少、不可代替的特殊资源，合理利用水资源，是人类可持续发展的当务之急，而节约用水是水资源合理利用的关键所在，是最快捷、最可行、最广泛有效地维护水资源可持续利用的途径之一，公开号为CN201162252Y的一种二次用水回收利用装置，其主要包括水箱，水箱上下两端分别与进水管和出水管连接，进水管端部设有过滤网，出水管上设有阀门，水箱内设有废水过滤隔板，水箱上盖为可开启式，水箱上还设有通气孔,水箱与出水管之间设有U型自动排水管。
上述这种二次用水回收利用装置,虽然可以通过收集的废水来冲洗便池,但是过滤层还是无法过滤到一些细小的杂质，经过长期的废水收集,在水箱的箱底会积累较多的杂质，而杂质在水箱的箱底，比较的难以清洗，因此如何让水箱的箱底保持干净成为了急需解决的问题。
实用新型内容
本实用新型的目的是提供一种活性炭废水回收利用装置，其让水箱的箱底保持干净。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种活性炭废水回收利用装置，包括水箱、进水口、通气孔、出水管和过滤网，所述水箱在过滤网的下方设有蓄水槽，所述蓄水槽一端与过滤网连通，另一端设有落水管，所述水箱在蓄水槽的下方设有转动轴，所述转动轴和水箱的侧壁转动连接，所述转动轴上设有若干叶片，所述叶片处于落水管的正下方，所述叶片远离转动轴的一侧设有清洗件，所述清洗件与水箱的箱底抵触。
通过上述方案，水箱用于处理和收集废水，通气孔是用于保持水箱和外界的气压平衡，让废水能够正常的进入和排出水箱，进水口用于往水箱内通入废水，过滤网用于对废水过滤，以防废水过脏，能够让废水较干净的冲洗便池，蓄水池用于收集经过滤网过滤后的废水，然后经过落水管排出，经过落水管排出的废水冲击力较大，转动轴可以在水箱的水箱上转动，其上设有若干叶片，则且叶片设置在落水管的正下方，落水管内排出的水会对叶片造成冲击力，让叶片能够绕着转动轴转动，清洗件设置在叶片远离转动轴的一侧且与水箱的箱底相抵触，则清洗件随着叶片的转动而转动的时候，会对箱底积累的杂质进行拨动，当生活废水通过进水口进入到水箱的内部，然后经过过滤网过滤，到达水箱内过滤网下方的蓄水槽内，然后经过落水管排出，水的冲击力会让叶片绕着转动轴进行转动，这时清洗件会对箱底的杂质进行拨动，同时转动的叶片会让水箱内的废水搅动起来，搅动的水也会带一部分箱底的杂质运动起来，这样就不会让杂质长期的积累在水箱的箱底而难以清理，能够保持水箱的箱底比较的干净。
进一步的，所述清洗件为毛刷。
通过上述方案，把清洗件设为毛刷，毛刷的弹性比较好，且比较耐磨，其上的毛数量较多且比较紧密，能够轻易的波动箱底的杂质，从而能够较干净的对箱底的杂质进行清洗。
进一步的，所述落水管设有两个，所述转动轴设有两个，两个所述转动轴上均设有若干叶片。
通过上述方案，落水管设有两个，同时与落水管相对应的转动轴也设有两个，转动轴上的叶片位于落水管的正下方，让落水管内排出的废水能够较好的冲击叶片，设有两个转动轴，能够让其叶片上的毛刷更大范围的清扫箱底的杂质，且能够让水箱内的水搅动的程度较大，从而更好的带动箱底的杂质，不让其积累在箱底，最终随着出水管排出去。
进一步的，所述叶片均向顺时针方向弯曲，所述落水管内排出的水冲击在叶片弯曲的内侧。
通过上述方案，把叶片设置的均向顺时针方向弯曲，且落水管内排出的水冲击在叶片弯曲的内侧，这样能够让落水管落下的水更稳定的冲击叶片，让叶片较容易转动起来，且能够提高其转动力度。
进一步的，所述蓄水槽连通过滤网的一端完全覆盖到过滤网上。
通过上述方案，把蓄水槽连通过滤网的一端完全覆盖到过滤网的下方，这样能够保证经过滤网过滤后的废水都流入到蓄水槽内，提高经过蓄水槽的废水量，从而提高落水管的出水量，让其能够较稳定的带动叶片转动。
进一步的，所述水箱的侧壁上开设有条形槽，所述条形槽上设有清水入口，所述清水入口上连通有清水管，所述条形槽内滑移连接有挡块，所述挡块远离水箱的一端设有浮球，当所述水箱内的水位高于清水入口时，所述浮球牵引着挡块闭合到清水入口上。
通过上述方案，清水管内的清水可以经过清水入口进入到水箱内，挡块可以在条形槽内滑动，浮球利用自身在水中的浮力来为挡块的滑动提供动力，浮球根据水箱的水位的高低而浮动，当水箱内的水位低于清水入口的水位时，挡块打开清水入口，让清水经过清水管进入到水箱内，以防废水的量过少，使水箱内的水无法干净的冲洗便池，清水进入水箱内，保证水箱内的水量能够干净的冲洗便池，当废水的水位高于清水入口的水位时，浮球就会利用自身的浮力带动挡块闭合到清水入口上，关闭清水管，以防浪费清水，这样就既能够保证水箱内的水干净的冲洗便池，又不会浪费清水资源。
进一步的，所述水箱内位于清水入口下方的水量等于恰好能够干净的冲洗便池所需的水量。
通过上述方案，把清水口靠近箱底设置，让水箱内位于清水入口下方的水量等于恰好能够干净的冲洗便池所需的水量，这样不会造成清水的浪费。
进一步的，所述过滤网由活性炭网构成。
通过上述方案，把过滤网由活性炭网构成，活性炭网不但能够出去废水中较大的杂质，也能够除去废水中的异味，让废水冲洗便池时，异味较小，提高废水的实用性。
综上所述，本实用新型具有以下有益效果：
1、通过落水管和叶片的配合，能够对箱底的杂质进行清洗，同时可以搅动水箱内的废水，让运动的废水带动箱底的杂质，不会让箱底长久的积累杂质;
2、通过挡块对清水入口的开闭，保证了水箱内的水量能够干净的冲洗便池;
3、通过活性炭网构成的过滤网，可以对废水进行处理，让废水能够较干净的冲洗便池。
