申请日2016.08.20
公开(公告)日2017.03.22
IPC分类号C02F9/04
摘要
本实用新型涉及一种生活污水净化处理装置，尤其涉及一种生活污水高效净化处理装置。本实用新型要解决的技术问题是提供一种净化效果好、处理效率高、操作简单的生活污水高效净化处理装置。为了解决上述技术问题，本实用新型提供了这样一种生活污水高效净化处理装置，包括有底板、右侧板、顶板、收集箱、支杆、滑轨、滑轮、处理箱、进水管、L形连杆、过滤箱、出液管、第一滤网、滑块、第一齿条、第一连杆、支架、第二轴承座、第二皮带轮、网盒、第一轴承座、第一转轴、导套、第二齿条、弹簧、第二转轴、拉线、第一齿轮、电机、第二齿轮、第一皮带轮、平皮带和阀门。本实用新型达到了净化效果好、处理效率高、操作简单的效果。

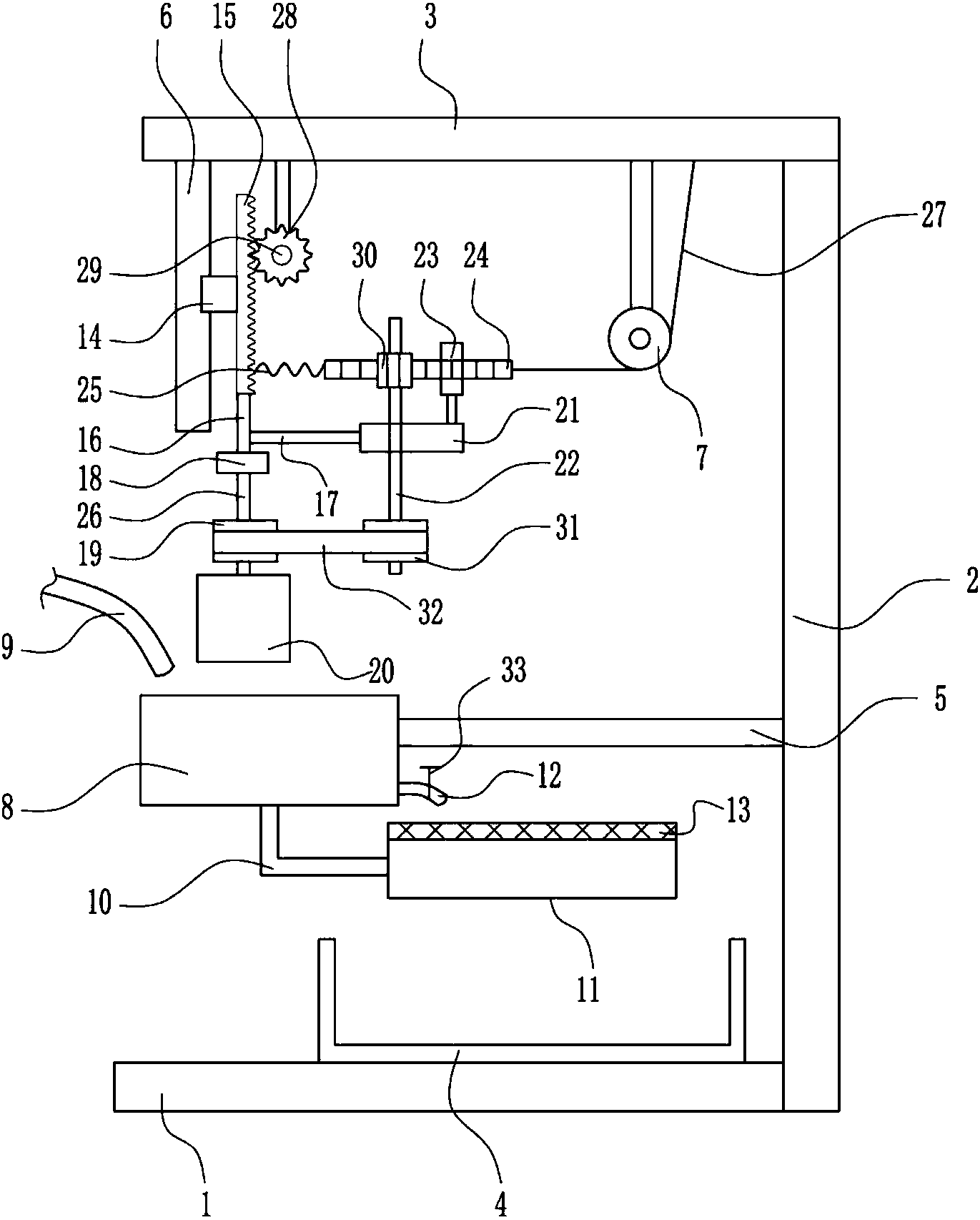

摘要附图
权利要求书
1.一种生活污水高效净化处理装置，其特征在于，包括有底板(1)、右侧板(2)、顶板(3)、收集箱(4)、支杆(5)、滑轨(6)、滑轮(7)、处理箱(8)、进水管(9)、L形连杆(10)、过滤箱(11)、出液管(12)、第一滤网(13)、滑块(14)、第一齿条(15)、第一连杆(16)、支架(17)、第二轴承座(18)、第二皮带轮(19)、网盒(20)、第一轴承座(21)、第一转轴(22)、导套(23)、第二齿条(24)、弹簧(25)、第二转轴(26)、拉线(27)、第一齿轮(28)、电机(29)、第二齿轮(30)、第一皮带轮(31)、平皮带(32)和阀门(33)，底板(1)的右侧设有右侧板(2)，右侧板(2)的顶部设有顶板(3)，底板(1)顶部设有收集箱(4)，右侧板(2)左侧下部设有支杆(5)，顶板(3)底部从左至右依次设有滑轨(6)、电机(29)和滑轮(7)，支杆(5)左端连接有处理箱(8)，处理箱(8)左上方设有进水管(9)，处理箱(8)右侧下方连接有出液管(12)，出液管(12)上设有阀门(33)，处理箱(8)底部中间连接有L形连杆(10)，L形连杆(10)的右端连接有过滤箱(11)，出液管(12)位于过滤箱(11)的上方，过滤箱(11)位于收集箱(4)的正上方，过滤箱(11)内顶部设有第一滤网(13)，滑轨(6)竖直连接在顶板(3)下侧左方，电机(29)的后侧转动式连接有第一齿轮(28)，滑轨(6)右侧滑动式连接有滑块(14)，滑块(14)上连接有第一齿条(15)，第一齿条(15)与第一齿轮(28)啮合，第一齿条(15)底端连接有第一连杆(16)，第一连杆(16)右侧水平设有支架(17)，第一连杆(16)底端连接有第二轴承座(18)，第二轴承座(18)上安装有第二转轴(26)，第二转轴(26)上设有第二皮带轮(19)，第二转轴(26)的底端连接有网盒(20)，支架(17)的右端连接有第一轴承座(21)，第一轴承座(21)内安装有第一转轴(22)，第一轴承座(21)顶部设有导套(23)，导套(23)位于第一转轴(22)的右方，第一转轴(22)上方设有第二齿轮(30)，第一转轴(22)下方设有第一皮带轮(31)，第一皮带轮(31)与第二皮带轮(19)之间连接有平皮带(32)，导套(23)内滑动式设有第二齿条(24)，第二齿条(24)与第二齿轮(30)啮合，第二齿条(24)的左端与第一齿条(15)的右侧下方连接有弹簧(25)，第二齿条(24)的右端连接有拉线(27)，拉线(27)绕过滑轮(7)并与顶板(3)底部右侧连接。
2.根据权利要求1所述的一种生活污水高效净化处理装置，其特征在于，还包括有活性炭(34)，过滤箱(11)内第一滤网(13)下方设有活性炭(34)。
3.根据权利要求1所述的一种生活污水高效净化处理装置，其特征在于，还包括有第二滤网(35)，进水管(9)的管口处设有第二滤网(35)。
4.根据权利要求1所述的一种生活污水高效净化处理装置，其特征在于，电机(29)为伺服电机(29)。
5.根据权利要求1所述的一种生活污水高效净化处理装置，其特征在于，底板(1)的材质为Q235钢。
6.根据权利要求1所述的一种生活污水高效净化处理装置，其特征在于，拉线(27)的材质为钢丝。
说明书
一种生活污水高效净化处理装置
技术领域
本实用新型涉及一种生活污水净化处理装置，尤其涉及一种生活污水高效净化处理装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多。
净化是指清除不好的或不需要的杂质，使物品达到纯净的程度。概述在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科。空气净化器(又称为室内空气净化器)广泛应用于空调房间如办公室、宾馆、民用住宅、医院病房以及其他需要净化空气的实验室、计算机房等场所，它对于改善室内的空气质量大为有益。
我们生活的环境中存在大量的生活污水，生活污水对我们的生活带来极大的干扰，然而现有的生活污水净化处理装置存在净化效果差、处理效率低、操作复杂的缺点，因此亟需研发一种净化效果好、处理效率高、操作简单的生活污水高效净化处理装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的生活污水净化处理装置净化效果差、处理效率低、操作复杂的缺点，本实用新型要解决的技术问题是提供一种净化效果好、处理效率高、操作简单的生活污水高效净化处理装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种生活污水高效净化处理装置，包括有底板、右侧板、顶板、收集箱、支杆、滑轨、滑轮、处理箱、进水管、L形连杆、过滤箱、出液管、第一滤网、滑块、第一齿条、第一连杆、支架、第二轴承座、第二皮带轮、网盒、第一轴承座、第一转轴、导套、第二齿条、弹簧、第二转轴、拉线、第一齿轮、电机、第二齿轮、第一皮带轮、平皮带和阀门，底板的右侧设有右侧板，右侧板的顶部设有顶板，底板顶部设有收集箱，右侧板左侧下部设有支杆，顶板底部从左至右依次设有滑轨、电机和滑轮，支杆左端连接有处理箱，处理箱左上方设有进水管，处理箱右侧下方连接有出液管，出液管上设有阀门，处理箱底部中间连接有L形连杆，L形连杆的右端连接有过滤箱，出液管位于过滤箱的上方，过滤箱位于收集箱的正上方，过滤箱内顶部设有第一滤网，滑轨竖直连接在顶板下侧左方，电机的后侧转动式连接有第一齿轮，滑轨右侧滑动式连接有滑块，滑块上连接有第一齿条，第一齿条与第一齿轮啮合，第一齿条底端连接有第一连杆，第一连杆右侧水平设有支架，第一连杆底端连接有第二轴承座，第二轴承座上安装有第二转轴，第二转轴上设有第二皮带轮，第二转轴的底端连接有网盒，支架的右端连接有第一轴承座，第一轴承座内安装有第一转轴，第一轴承座顶部设有导套，导套位于第一转轴的右方，第一转轴上方设有第二齿轮，第一转轴下方设有第一皮带轮，第一皮带轮与第二皮带轮之间连接有平皮带，导套内滑动式设有第二齿条，第二齿条与第二齿轮啮合，第二齿条的左端与第一齿条的右侧下方连接有弹簧，第二齿条的右端连接有拉线，拉线绕过滑轮并与顶板底部右侧连接。
优选地，还包括有活性炭，过滤箱内第一滤网下方设有活性炭。
优选地，还包括有第二滤网，进水管的管口处设有第二滤网。
优选地，电机为伺服电机。
优选地，底板的材质为Q235钢。
优选地，拉线的材质为钢丝。
工作原理：操作时，污水从进水管进入处理箱中，然后在网盒中放入石灰，再启动电机正反交替转动，当电机反转时，将带动第一齿轮反转，第一齿轮反转带动第一齿条向下运动，第一齿条向下运动通过第一连杆和第二转轴带动网盒向下运动并伸入处理箱中，当电机正转时，将使网盒向上运动，电机不断地进行正反交替转动，将使网盒不断上下运动。网盒内的石灰可以使硬水软化，网盒不断上下运动可以搅拌污水，使污水处理的更彻底。第一齿条上下运动使第二齿条左右运动，第二齿条左右运动带动第二齿轮正反交替转动，第二齿轮正反交替转动通过第一转轴带动第一皮带轮正反交替转动，第一皮带轮正反交替转动通过平皮带带动第二皮带轮正反交替转动，第二皮带轮正反交替转动通过第二转轴带动网盒正反交替转动，网盒正反交替转动使搅拌的更彻底，使石灰与污水接触面积更大，从而使硬水软化面积更大，增加硬水软化速度。搅拌完之后，打开阀门，水将通过出液管进入过滤箱内，且经过第一滤网滤掉杂质，过滤完后的水将流入收集箱中。污水处理完毕后，关闭电机即可。
因为还包括有活性炭，过滤箱内第一滤网下方设有活性炭，活性炭可以过滤掉污水中的小杂质，使污水处理效果更好。
因为还包括有第二滤网，进水管的管口出设有第二滤网，当污水从进水管进入处理箱中时，第二滤网可以过滤掉污水中的大颗粒杂质。
因为电机为伺服电机，可以更好地控制电机转动的速度。
因为底板的材质为Q235钢，使底板承受强度大，不易磨损，增加其使用年限。
因为拉线的材质为钢丝，钢丝的韧性更强，可以增加拉线的使用年限。
(3)有益效果
本实用新型达到了净化效果好、处理效率高、操作简单的效果。
