申请日2016.08.30
公开(公告)日2017.05.03
IPC分类号G08C19/00; G08C17/02
摘要
本实用新型公开了一种用于污水处理的数据传输装置，包括：通讯接口，所述通讯接口用于与污水处理仪表的数据传输端连接;远端接口，所述远端接口用于与污水处理远端控制中心连接;处理器，所述处理器的信号输入端连接于通讯接口的信号输出端、处理器的信号输出端连接于所述通讯接口的信号输入端;外壳;所述通讯接口、远端接口和处理器设置于所述外壳内，本装置向下通讯具有多种通讯接口，满足与自动化设备和在线分析仪器仪表的接入，通过各种通讯接口获取监测数据，再通过远端接口将仪表数据发送到远端控制中心，实现污水处理厂各种仪器仪表数据的远程传输。

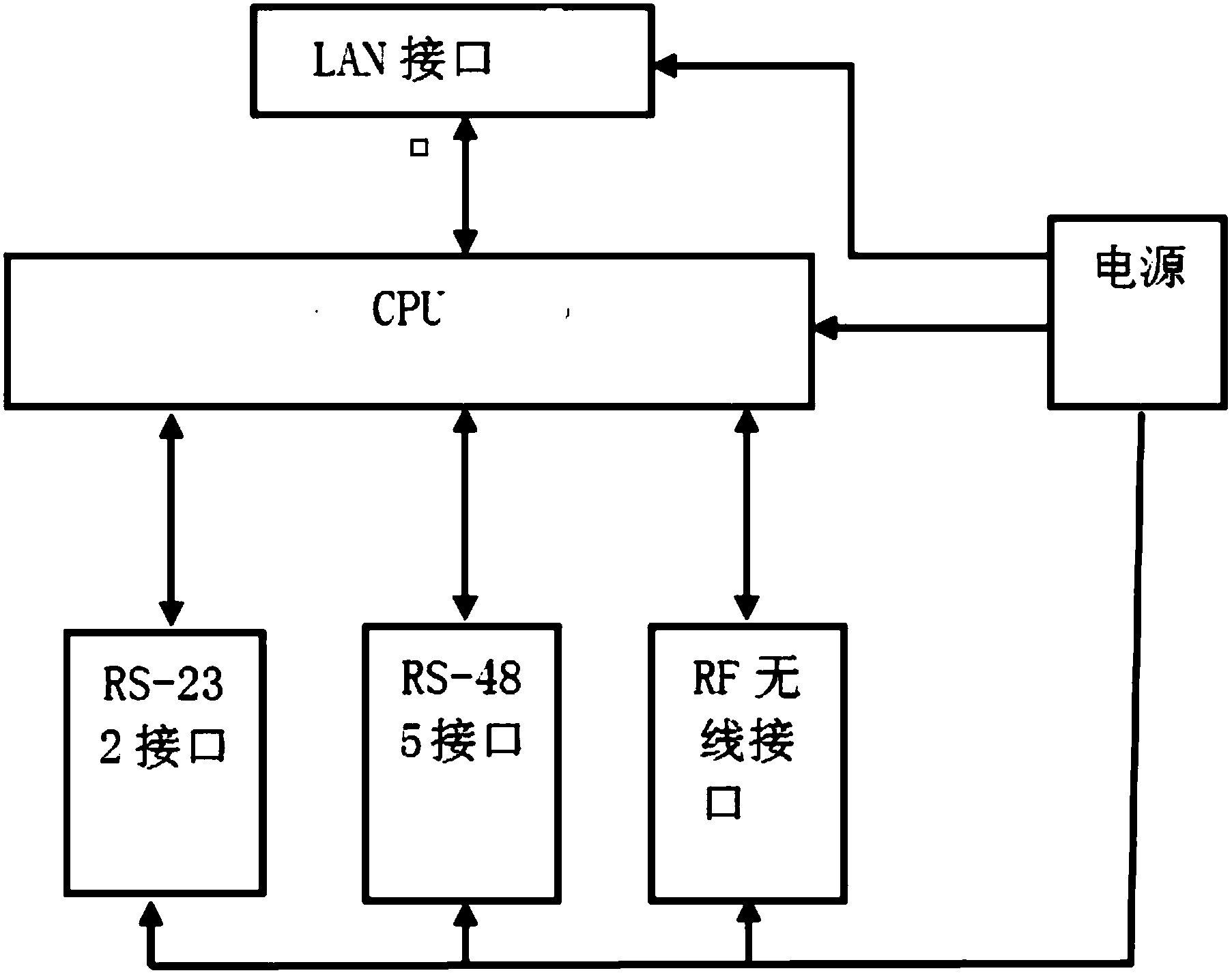

摘要附图
权利要求书
1.一种用于污水处理的数据传输装置，其特征在于：包括用于与污水处理仪表的数据传输端连接的通讯接口;用于与污水处理远端控制中心连接的远端接口、处理器和外壳;所述处理器的信号输入端连接于通讯接口的信号输出端、处理器的信号输出端连接于所述通讯接口的信号输入端;所述通讯接口、远端接口和处理器均设置于所述外壳内。
2.根据权利要求1所述的用于污水处理的数据传输装置，其特征在于：所述通讯接口设有多个且分别为RS232通讯接口、RS485通讯接口和无线通讯接口。
3.根据权利要求2所述的用于污水处理的数据传输装置，其特征在于：所述RS485通讯接口包括RS485模块和用于为所述RS485模块提供隔离电源的隔离电源模块。
4.根据权利要求3所述的用于污水处理的数据传输装置，其特征在于：所述RS232通讯接口包括RS232串口通讯接口芯片和用于连接串口数据线的串口线DB9插座。
5.根据权利要求4所述的用于污水处理的数据传输装置，其特征在于：所述处理器为CPU,所述数据传输装置还包括为所述CPU的机器周期提供基准的时钟模块和用于向所述CPU芯片发送复位信号的复位模块。
6.根据权利要求5所述的用于污水处理的数据传输装置，其特征在于：还包括用于为所述通讯接口、远端接口和处理器供电的电源。
说明书
用于污水处理的数据传输装置
技术领域
本实用新型属于污水处理用仪器仪表数据传输领域，具体涉及一种用于污水处理的数据传输装置。
背景技术
由于近几年我国的城镇化建设步伐非常快，随之带来的集中而大量的生活污水，靠天然的河道对污染物的净化是满足不了要求，为此，必然要在附近修建污水处理厂来对污水进行处理，达到排放要求后再排放到天然河流中去，减少污水对天然河流的水质污染。
为了提高提高污水处理厂污水处理效率，污水处理厂的自动化水平必然需要提高，自动化水平的提高依赖于大量的自动化设备和在线分析仪器仪表。为了实现污水处理厂的远程监测监控，就需要将这些自动化设备和仪器仪表处理相关数据传输到远端数据中心。其中离不开数据传输这一环。
由于各种仪器仪表的通讯接口和数据传输协议不尽相同，需要一种能够将各种不同的通讯接口和传输协议转化为统一的标准接口和协议，便于与远端控制中心通讯的用于污水处理的数据传输装置，该装置向下通讯具有多种数据传输接口，满足与自动化设备和在线分析仪器仪表的接入，通过各种通讯接口获取监测数据，本装置将采集的数据进行传输协议转化，将采集的所有数据通过LAN接口接入远端控制中心，而控制中心下发的控制命令沿上传数据的反方向到达设备终端实现控制功能，实现污水处理厂各种仪器仪表数据的远程传输。
实用新型内容
有鉴于此，本实用新型的目的是提供一种具有与污水处理厂中各种仪器仪表通讯的能力，并能将不同仪器仪表采集数据发送至污水处理厂远端控制中心的用于污水处理的数据传输装置。
本实用新型的用于污水处理的数据传输装置，包括用于与污水处理仪表的数据传输端连接的通讯接口;用于与污水处理远端控制中心连接的远端接口、处理器和外壳;所述处理器的信号输入端连接于通讯接口的信号输出端、处理器的信号输出端连接于所述通讯接口的信号输入端;所述通讯接口、远端接口和处理器均设置于所述外壳内;
进一步，所述通讯接口包括RS232通讯接口、RS485通讯接口和无线通讯接口;
进一步，所述RS485通讯接口包括RS485模块和用于为所述RS485模块提供隔离电源的隔离电源模块;
进一步，所述RS232通讯接口包括RS232串口通讯接口芯片和用于连接串口数据线的串口线DB9插座;
进一步，所述处理器为CPU,所述数据传输装置还包括为所述CPU的机器周期提供基准的时钟模块和用于向所述CPU芯片发送复位信号的复位模块;
本实用新型的数据传输装置还包括用于为所述通讯接口、远端接口和处理器供电的电源。
本实用新型的有益效果是：本实用新型的用于污水处理的数据传输装置，通讯接口可为现有的RS-232接口、RS-485接口或者RF无线通讯接口;远端接口可为现有的LAN接口，RS-232接口、RS-485接口和RF无线接口三类接口一端用于连接仪器仪表，另一端连接于CPU等处理器上;处理器通过LAN接口与远端控制中心相连，整个污水处理厂的各种仪器设备的采集数据通过本装置将其转化为统一的数据传输格式，简化整个数据网的数据传输系统，降低了系统的复杂度，提高系统的稳定性，提升整个厂工艺的自动化程度，各仪器设备采集的通过本设备实时上传中心站，远端人员实时掌握整厂的运行情况，实现远程操控，同时达到减员增效，降低成本的目的。
