申请日2016.08.30
公开(公告)日2017.04.26
IPC分类号C02F11/12
摘要
本实用新型涉及一种螺杆式污泥压榨脱水机，包括布袋传送装置和压榨装置，布袋传送装置主要由传动上布带的上布带传动机构、传动下布带的下布带传送机构组成;压榨装置主要由螺旋压榨装置和加电装置组成，加电装置的电极贴近上布带;螺旋压榨装置固定在上布带工作端的外侧并且其伸缩端紧贴上布带设置，布带传动机构的进料端和出料端分别设有布泥嘴和毛刷刮泥板。

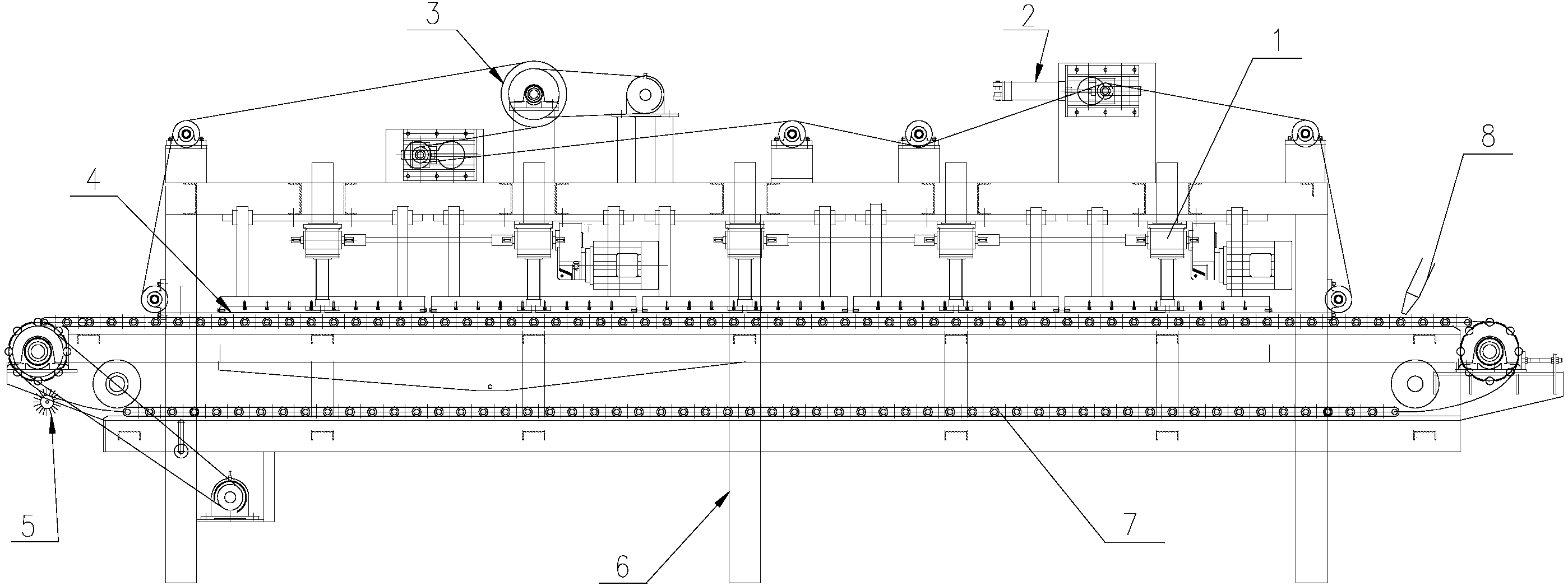

摘要附图
权利要求书
1.一种螺杆式污泥压榨脱水机，包括布袋传送装置和压榨装置，其特征在于，所述布袋传送装置主要由传动上布带的上布带传动机构、传动下布带的下布带传送机构组成;压榨装置主要由螺旋压榨装置和加电装置组成，加电装置的电极贴近上布带;螺旋压榨装置固定在上布带工作端的外侧并且其伸缩端紧贴上布带设置，布带传动机构的进料端和出料端分别设有布泥嘴和毛刷刮泥板。
2.根据权利要求1所述的螺杆式污泥压榨脱水机，其特征在于，该脱水机具有：上布带和下布带同时停止转动、螺旋压榨装置工作端向下伸出压迫上布带向下贴紧下布带的第一工作状态，以及螺旋压榨装置工作端回缩、上布带和下布带同时开始转动、上布带和下布带之间恢复预设间距的第二工作状态。
3.根据权利要求1所述的螺杆式污泥压榨脱水机，其特征在于，所述上布带传动机构主要由上布带驱动机构、涨紧装置和缠绕在上布带驱动机构、涨紧装置外的上布带组成。
4.根据权利要求3所述的螺杆式污泥压榨脱水机，其特征在于，还包括纠偏装置，所述上布带穿过纠偏装置。
5.根据权利要求1所述的螺杆式污泥压榨脱水机，其特征在于，下布带传送机构主要由链板传动机构和包裹在链板表面的下布带组成，链板上开有若干泄水孔。
6.根据权利要求1或2所述的螺杆式污泥压榨脱水机，其特征在于，螺旋压榨装置为多个，多个螺旋压榨装置沿链板传动机构行进方向均匀分布。
7.根据权利要求1所述的螺杆式污泥压榨脱水机，其特征在于，加电装置的电极置于螺旋压榨装置与上布带接触部的压榨头上。
说明书
一种螺杆式污泥压榨脱水机
技术领域
本实用新型涉及一种脱水机，尤其是一种螺杆式污泥榨脱水机，属于环保设备技术领域。
背景技术
曝气搅拌机是目前比较新的机械曝气产品。它将机械曝气和水下搅拌机合二为一。它继承了曝气搅拌机的基本工作模式及构造材质上的优点，在工作效能上有十分显著的提高。其原理是用一个鼓风机(配软管连接到驱动轴)来增加进气量和气流压力，将其关闭，就能胜任搅拌任务。污水处理厂经过常规布带脱水的污泥正常含水率为75%，所占体积较大，同时污泥内部的活性细胞仍处于活性状态，发黑发臭，严重影响环境，目前这些污泥大都运至垃圾填埋场进行填埋，如何处理好污泥，是目前普遍存在的难题，也是世界性难题。
实用新型内容
本实用新型的目的在于：针对上述现有技术存在的问题，设计出一种新的污泥处理思路，能够将污泥中含水率降至50%以下的螺杆式污泥压榨脱水机。
为了达到以上目的，本实用新型公开了一种螺杆式污泥压榨脱水机，包括布袋传送装置和压榨装置，其特征在于，所述布袋传送装置主要由传动上布带的上布带传动机构、传动下布带的下布带传送机构组成;压榨装置主要由螺旋压榨装置和加电装置组成，加电装置的电极贴近上布带;螺旋压榨装置固定在上布带工作端的外侧并且其伸缩端紧贴上布带设置，布带传动机构的进料端和出料端分别设有布泥嘴和毛刷刮泥板。
本实用新型的优选方案是：
进一步的，该脱水机具有：上布带和下布带同时停止转动、螺旋压榨装置工作端向下伸出压迫上布带向下贴紧下布带的第一工作状态，以及螺旋压榨装置工作端回缩、上布带和下布带同时开始转动、上布带和下布带之间恢复预设间距的第二工作状态。
进一步的，上布带传动机构主要由上布带驱动机构、涨紧装置和缠绕在上布带驱动机构、涨紧装置外的上布带组成。
进一步的，还包括纠偏装置，所述上布带穿过纠偏装置。
进一步的，下布带传送机构主要由链板传动机构和包裹在链板表面的下布带组成，链板上开有若干泄水孔。
进一步的，螺旋压榨装置为多个，多个螺旋压榨装置沿链板传动机构行进方向均匀分布。
进一步的，加电装置的电极置于螺旋压榨装置与上布带接触部的压榨头上。
本实用新型有益效果为：为此我公司研制该种先进设备，利用高压加电技术，将污泥内的活性细胞破壁，击碎，同时加压，升温将水挤出，使污泥含水率将至50%以下，进一步烘干可到达30%以下，实现污泥的减量化，无害化。
