申请日2016.08.30
公开(公告)日2017.04.26
IPC分类号C02F9/04; C02F1/52; C02F1/24; C02F1/42; C02F1/40
摘要
本实用新型公开了一种喷水织机的废水回收系统，属于喷水织机的废水处理领域，一种喷水织机的废水回收系统，包括依次连通的废水排出管、絮凝沉淀池、气浮池、活性炭过滤器、离子交换器和回用水输送管;还包括与絮凝沉淀池和气浮池均连接的废渣收集池;废水排出管和絮凝沉淀池之间设有过滤网A和隔油池;废渣收集池连接有压滤机。本实用新型通过完善物理和化学的处理方法更充分除掉喷水织机的废水中的有害物质，且对废水回收利用，节能环保。

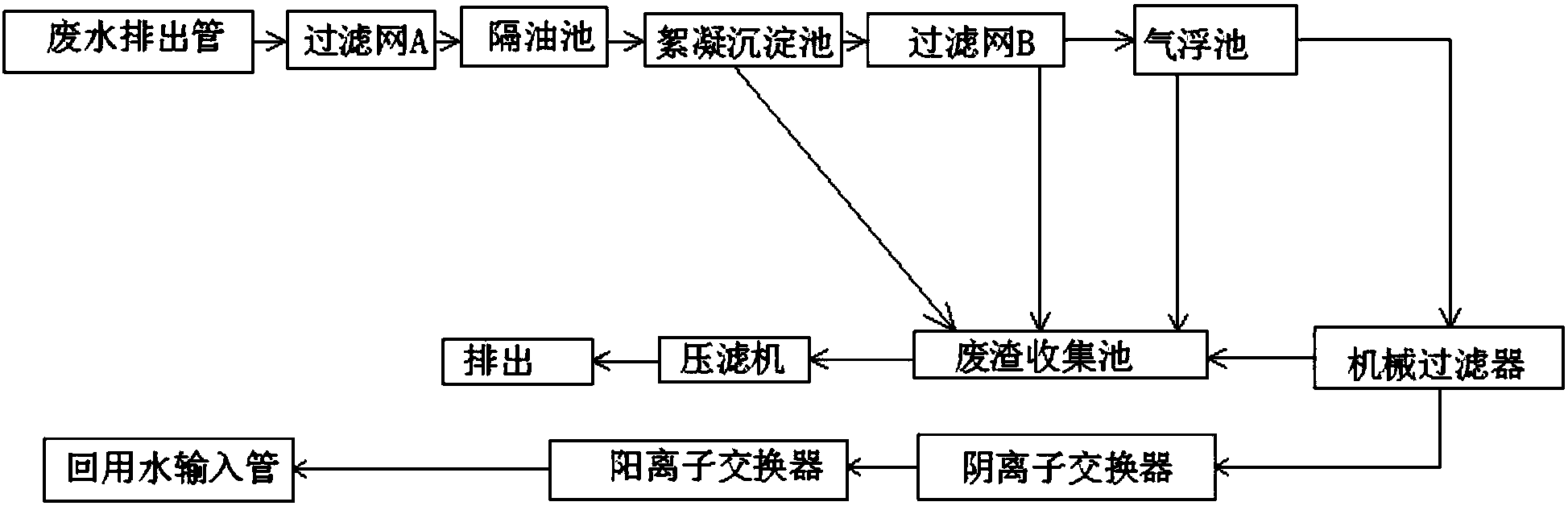

摘要附图
权利要求书
1.一种喷水织机的废水回收系统，其特征在于，包括依次连通的废水排出管、絮凝沉淀池、气浮池、离子交换器和回用水输送管;还包括与絮凝沉淀池和气浮池均连接的废渣收集池;废水排出管和絮凝沉淀池之间设有过滤网A和隔油池;废渣收集池连接有压滤机。
2.根据权利要求1所述的一种喷水织机的废水回收系统，其特征在于：所述絮凝沉淀池和气浮池之间设有过滤网B。
3.根据权利要求1所述的一种喷水织机的废水回收系统，其特征在于：气浮池和活性炭过滤器之间设有机械过滤器，机械过滤器与废渣收集池连接。
4.根据权利要求1-3任意一项所述的一种喷水织机的废水回收系统，其特征在于：所述离子交换器包括阴离子交换器和阳离子交换器;且阴离子交换器与活性炭过滤器的出水口连接。
5.根据权利要求4所述的一种喷水织机的废水回收系统，其特征在于：所述阳离子交换树脂是由苯乙烯和二乙烯苯聚合后经硫酸磺化而成;阴离子交换树脂为含有季铵基-N(CH)3OH基团的树脂。
6.根据权利要求5所述的一种喷水织机的废水回收系统，其特征在于：所述阳离子交换树脂和阴离子交换树脂均为球状。
说明书
一种喷水织机的废水回收系统
技术领域
本实用新型涉及喷水织机的废水处理领域，具体说的是一种喷水织机的废水回收系统。
背景技术
喷水织机在工作过程中会产生大量的废水，其中含有大量的有机物，现有技术中一般都只是经过简单的沉淀和过滤等机械的办法处理，最后是排放，不仅造成了水资源的浪费，而且经过处理的废水也没有达标就排放，废水里的浆料、染料、油污、杂质等都会对环境造成危害，因此寻找一种更充分除掉喷水织机的废水中的有害物质的废水回收系统十分有必要。
实用新型内容
本实用新型目的是更彻底的除掉喷水织机废水中有害物质并且通过回收利用处理后的废水的一种喷水织机的废水回收系统。
本实用新型通过下述技术方案实现：一种喷水织机的废水回收系统，包括依次连通的废水排出管、絮凝沉淀池、气浮池、离子交换器和回用水输送管;还包括与絮凝沉淀池和气浮池均连接的废渣收集池;废水排出管和絮凝沉淀池之间设有过滤网A和隔油池;废渣收集池连接有压滤机。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述絮凝沉淀池和气浮池之间设有过滤网B。
进一步的，为更好的实现本实用新型，特别设置成下述结构：气浮池和活性炭过滤器之间设有机械过滤器，机械过滤器与废渣收集池连接。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述离子交换器包括阴离子交换器和阳离子交换器;且阴离子交换器与活性炭过滤器的出水口连接。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述阳离子交换树脂是由苯乙烯和二乙烯苯聚合后经硫酸磺化而成;;阴离子交换树脂为含有季铵基-N(CH3)3OH基团的树脂。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述阳离子交换树脂和阴离子交换树脂均为球状。
本实用新型与现有技术相比，具有以下优点及有益效果：
一、本实用新型通过设置絮凝沉淀池、气浮池、活性炭过滤器、离子交换器对从废水排出管排出的含有大量有害的物质，通过物理和化学的方法同时对污水进行处理，对污水的处理相比现有技术通过简单的物理过滤更加充分;
二、本实用新型将经过物理和化学过程处理过的污水通过回用水输送管，再次进入喷水织机重新利用，循环用水节能环保;
三、本实用新型在处理的初期设置过滤网A、隔油池和絮凝沉淀池，过滤网A、隔油池可以通过基本的物理方式初步处理废水中的有害物质，特别是絮凝沉淀池是属于化学沉淀的反应池，可以进一步比较大量的处理废水中的杂质，减轻后续的设备的处理压力;
