申请日2016.08.30
公开(公告)日2017.05.03
IPC分类号E03F5/02
CPC分类号
摘要

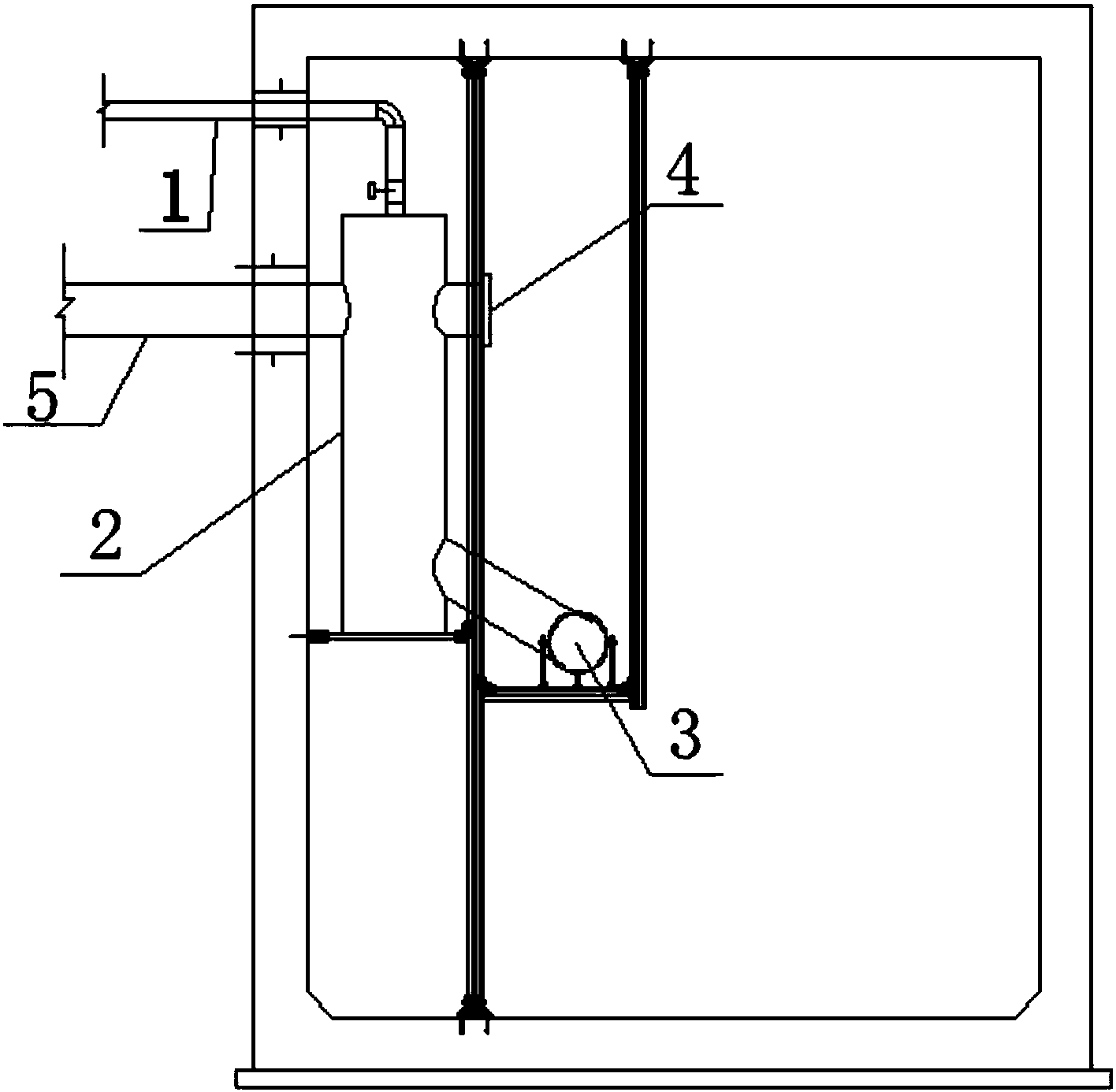

本实用新型公开了一种适用于综合管廊内的污水检查井结构，包括通气管、污水检查井、检修口和污水干管，所述检修口固定在污水检查井外圆周表面任意一侧、且与污水检查井相连通，所述通气管固定在污水检查井的上端部、且与污水检查井相连通，所述污水干管贯穿污水检查井、且与污水检查井相互垂直设置;本实用具有其不仅结构简单，且安装简易方便，解决了污水管道纳入综合管廊的技术难点的优点。
摘要附图
权利要求书
1.一种适用于综合管廊内的污水检查井结构，其特征在于：包括通气管、污水检查井、检修口和污水干管，所述检修口固定在污水检查井外圆周表面任意一侧、且与污水检查井相连通，所述通气管固定在污水检查井的上端部、且与污水检查井相连通，所述污水干管贯穿污水检查井、且与污水检查井垂直设置。
2.根据权利要求1所述的一种适用于综合管廊内的污水检查井结构，其特征在于：所述污水检查井和污水干管之间连接有三通管，所述污水检查井的一端还连通有污水支管。
3.根据权利要求2所述的适用于综合管廊内的污水检查井结构，其特征在于：所述污水支管与检修口平行设置。
4.根据权利要求2所述的适用于综合管廊内的污水检查井结构，其特征在于：所述污水干管所处平面与污水支管所处的平面成45°角。
5.根据权利要求1至4任意一项所述的适用于综合管廊内的污水检查井结构，其特征在于：所述通气管、污水检查井、检修口和污水干管均为塑料材质制成。
说明书
适用于综合管廊内的污水检查井结构
技术领域
本实用新型涉及一种适用于综合管廊内的污水检查井结构。
背景技术
近年来，由于道路开挖、管线破坏等问题日益凸显，地下综合管廊的建设越来越多。近年来，国务院制定的综合管廊建设指南建议尽量考虑将雨、污水管线均纳入综合管廊。
然而国内将重力流污水管纳入综合管廊的案例较少，将污水管纳入综合管廊时，为满足污水管支管的接入、管道清淤、通气等要求，应设置污水检查井。若按传统的室外排水检查井的设置方法，由于检查井尺寸较大，将其放入综合管廊内时，需扩大管廊断面，同时也给管廊的运行管理带来困难。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型提供一种适用于综合管廊内的污水检查井结构，其不仅结构简单，且安装简易方便，解决了污水管道纳入综合管廊的技术难点。
为实现上述目的，本实用新型提供了一种适用于综合管廊内的污水检查井结构，包括通气管、污水检查井、检修口和污水干管，所述检修口固定在污水检查井外圆周表面任意一侧、且与污水检查井相连通，所述通气管固定在污水检查井的上端部、且与污水检查井相连通，所述污水干管贯穿污水检查井、且与污水检查井相互垂直设置。
进一步的，所述污水检查井和污水干管之间连接有三通管，所述污水检查井的一端还连通有污水支管。
进一步的，所述污水支管与检修口相对平行设置。
进一步的，所述污水干管所处平面与污水支管所处的平面成45°角。
进一步的，通气管、污水检查井、检修口和污水干管均为塑料材质制成。
本实用新型的有益效果：
本实用新型提供的一种适用于综合管廊内的污水检查井结构，其污水检查井可解决综合管廊内污水管的支管的接入、管道清淤、通气等问题，可采用塑料材质制造，安装简易方便，解决了污水管道纳入综合管廊的技术难点。
