申请日2016.08.30
公开(公告)日2017.05.03
IPC分类号B01D21/06
摘要
本实用新型提供了一种污水沉淀池的刮泥装置，属于污水处理技术领域。它解决了现有的沉淀池集污效果不好等问题。本实用新型包括一竖直设的转轴、水平设置且与转轴转动连接的旋转梁以及驱动旋转梁转动的驱动机构，转轴设置在沉淀池的中心，旋转梁架设在沉淀池的边沿上，旋转梁的下方固定设有刮泥板，刮泥板从沉淀池中心向池壁延伸且靠近池壁，刮泥边的下边缘均贴靠在沉淀池的底部。本实用新型的优点在于结构合理，刮泥效果好，能将能将污泥集中在一块。

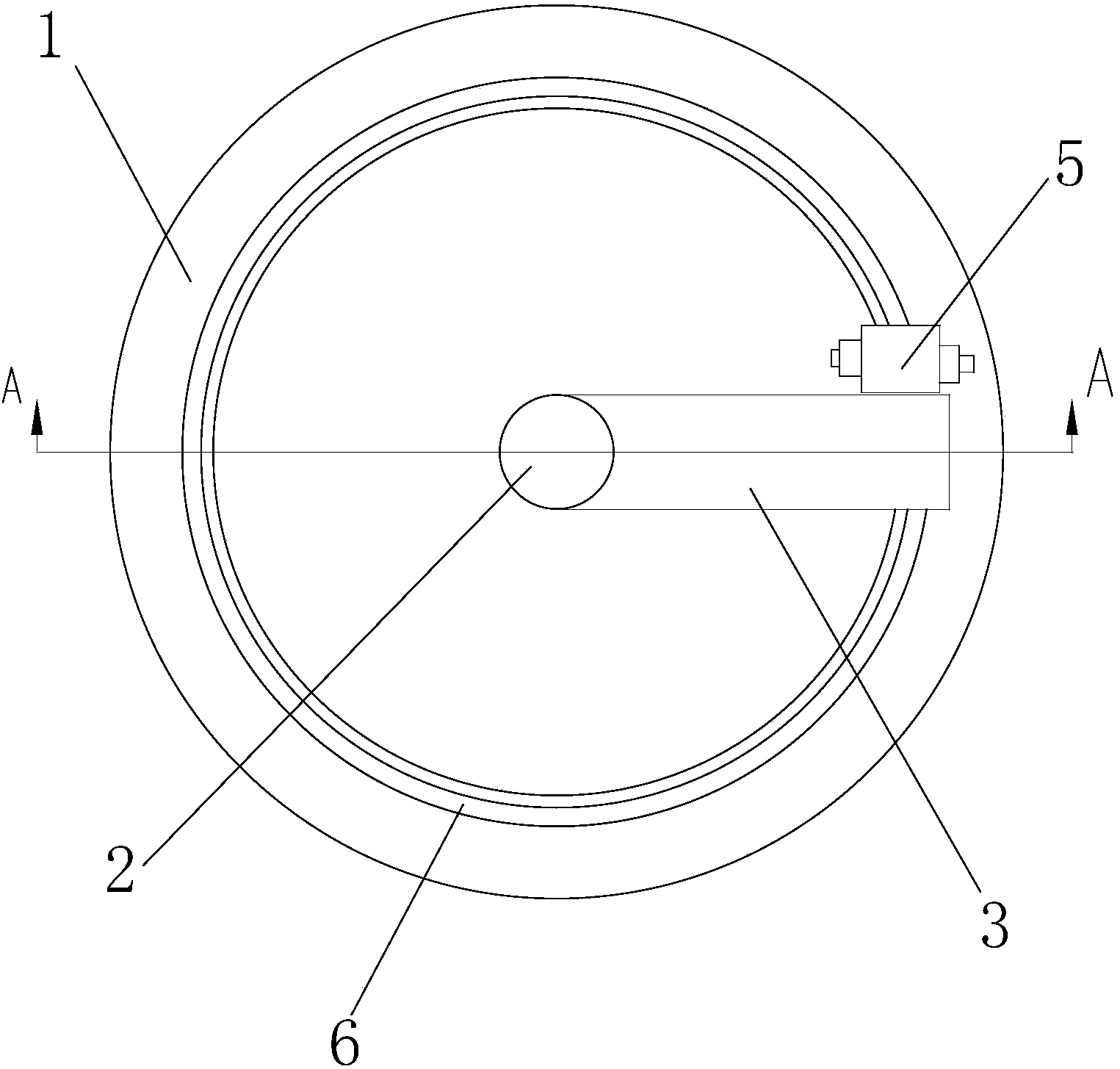

摘要附图
权利要求书
1.一种污水沉淀池的刮泥装置，设置在沉淀池(1)内，沉淀池(1)的上部呈圆形，底部呈圆锥型，其特征在于，所述的刮泥装置包括一竖直设的转轴(2)、水平设置且与转轴(2)转动连接的旋转梁(3)以及驱动旋转梁(3)转动的驱动机构(5)，所述的转轴(2)设置在沉淀池(1)的中心，上述旋转梁(3)架设在沉淀池(1)的边沿上，旋转梁(3)的下方固定设有刮泥板(4)，刮泥板(4)从沉淀池(1)中心向池壁延伸且靠近池壁，刮泥板(4)的下边缘均贴靠在沉淀池(1)的底部上。
2.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述的旋转梁(3)的一端与上述转轴(2)转动连接，另一端架设在上述沉淀池(1)的边沿上。
3.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述的旋转梁(3)的中心与上述转轴(2)转动连接，旋转梁(3)的两端架设在上述沉淀池(1)的边沿上。
4.根据权利要求2或3所述的一种污水沉淀池的刮泥装置，其特征在于，所述的驱动机构(5)设置在沉淀池(1)的边沿上，该驱动机构(5)包括与上述旋转梁(3)一端固连的推架、滚动设置在推架底部的多个滚轮以及驱动滚轮滚动的驱动器，所述的沉淀池(1)边沿上开设有以沉淀池(1)的中心为圆心的圆形导向槽(6)，上述滚轮设置在导向槽(6)内滚动。
5.根据权利要求4所述的一种污水沉淀池的刮泥装置，其特征在于，所述的驱动器为电机。
6.根据权利要求4所述的一种污水沉淀池的刮泥装置，其特征在于，所述的导向槽(6)设有两个。
说明书
一种污水沉淀池的刮泥装置
技术领域
本实用新型属于污水处理技术领域，涉及一种污水沉淀池，特别涉及一种污水沉淀池的刮泥装置。
背景技术
由于平底的污水沉淀池的污泥沉淀后分散在池底，为使污泥能集中在一块，现有的沉淀池的底部一般设计成圆锥形，而由于污泥的粘度一般比较大，不易沿池底斜面下滑集中在一块，达不到理想的集污效果。
实用新型内容
本实用新型的目的是针对现有的污水沉淀池存在的上述缺陷，而提供的一种能集中污泥的污水沉淀池的刮泥装置。
本实用新型的目的可通过下列技术方案来实现：
一种污水沉淀池的刮泥装置，设置在沉淀池内，沉淀池的上部呈圆形，底部呈圆锥型，其特征在于，所述的刮泥装置包括一竖直设的转轴、水平设置且与转轴转动连接的旋转梁以及驱动旋转梁转动的驱动机构，所述的转轴设置在沉淀池的中心，上述旋转梁架设在沉淀池的边沿上，旋转梁的下方固定设有刮泥板，刮泥板从沉淀池中心向池壁延伸且靠近池壁，刮泥板的下边缘均贴靠在沉淀池的底部上。
在上述的一种污水沉淀池的刮泥装置中，所述的旋转梁的一端与上述转轴转动连接，另一端架设在上述沉淀池的边沿上。
在上述的一种污水沉淀池的刮泥装置中，所述的旋转梁的中心与上述转轴转动连接，旋转梁的两端架设在上述沉淀池的边沿上。
在上述的一种污水沉淀池的刮泥装置中，所述的驱动机构设置在沉淀池的边沿上，该驱动机构包括与上述旋转梁一端固连的推架、滚动设置在推架底部的多个滚轮以及驱动滚轮滚动的驱动器，所述的沉淀池边沿上开设有以沉淀池的中心为圆心的圆形导向槽，上述滚轮设置在导向槽内滚动。
在上述的一种污水沉淀池的刮泥装置中，所述的驱动器为电机。
在上述的一种污水沉淀池的刮泥装置中，所述的导向槽设有两个。
与现有技术相比，本实用新型结构合理，刮泥效果好，能将能将污泥集中在一块。
