申请日2016.12.20
公开(公告)日2017.08.22
IPC分类号B01D21/02; B01D53/04; B01D46/10; B08B15/02; E03F11/00
摘要
一种便携式污水池盖，包括盖、滤框、滤网和压装组件;所述的盖的外形尺寸与污水池相对应，同时覆盖整个水池;所述的滤框镶嵌在所述的盖上，与所述的盖固定连接;所述的滤网位于所述的滤框内部，与所述的滤框固定连接;所述的压装组件位于所述的盖的四周，与水池边缘固定连接，同时与所述的盖形成可拆卸式的固定连接。本实用新型提供的一种便携式污水池盖，使用轻便的塑料膜作为水池盖，可以方便折叠使用，盖上的滤网增加活性炭可以吸收挥发出的有毒气体，同时四周采用压装工具将水池盖的气密性保证到最佳。

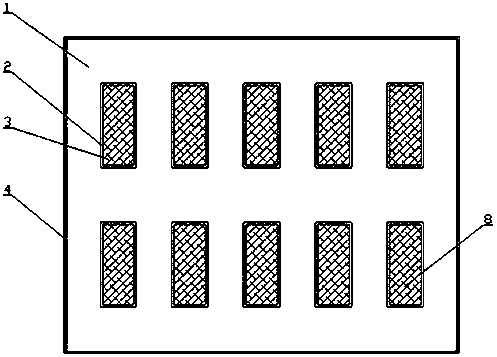

摘要附图
权利要求书
1.一种便携式污水池盖，其特征在于：包括盖、滤框、滤网和压装组件;所述的盖的外形尺寸与污水池相对应，同时覆盖整个水池;所述的滤框镶嵌在所述的盖上，与所述的盖固定连接;所述的滤网位于所述的滤框内部，与所述的滤框固定连接;所述的压装组件位于所述的盖的四周，与水池边缘固定连接，同时与所述的盖形成可拆卸式的固定连接。
2.根据权利要求1所述的一种便携式污水池盖，其特征在于：所述的盖为透明塑料膜。
3.根据权利要求1所述的一种便携式污水池盖，其特征在于：所述的滤框和滤网的数量一致，均不少于一个，均布在所述的盖上。
4.根据权利要求1所述的一种便携式污水池盖，其特征在于：所述的滤网上设置有活性炭，均匀铺设在所述的滤网上。
5.根据权利要求1所述的一种便携式污水池盖，其特征在于：所述的压装组件包括压块、密封条、压紧螺栓和压板;所述的压块位于所述的水池边缘，与所述的水池固定连接;所述的密封条位于所述的压块内部，与所述的压块固定连接;所述的压紧螺栓穿过所述的压块，下端面抵触在所述的压板上;所述的压板位于所述的压块内，下表面与所述的盖相抵触，上表面与所述的压紧螺栓相抵触。
6.根据权利要求5所述的一种便携式污水池盖，其特征在于：所述的压块和压板的长度对于所述的盖的周边边长。
7.根据权利要求5所述的一种便携式污水池盖，其特征在于：所述的压紧螺栓的数量不少于一个，均匀分布在所述的压块上。
说明书
一种便携式污水池盖
技术领域
本实用新型涉及一种污水池盖。
技术背景
在化工车间里，需要进行污水处理，在污水排放到污水池后，需要进行沉淀和处理，一般的生产厂家均是采用露天的污水池，在处理污水时，难免会有有害气体挥发到空气中污染环境，同时也会影响操作工的身体健康，由于污水池的面积较大，单纯的采用集气罩或者水池盖都需要很大一笔成本，且在需要清洗水池时，打开麻烦，增加了人工成本。
实用新型内容
本实用新型旨在提供一种便携式污水池盖，使得水池盖在需要使用时铺开，不需要使用时就收集起来，节省空间，同时使用压装工具密封，确保气密性，操作简单，使用方便，提高生产效率。
为解决上述问题，本实用新型提供的一种便携式污水池盖采用了如下技术方案：
一种便携式污水池盖，包括盖、滤框、滤网和压装组件;所述的盖的外形尺寸与污水池相对应，同时覆盖整个水池;所述的滤框镶嵌在所述的盖上，与所述的盖固定连接;所述的滤网位于所述的滤框内部，与所述的滤框固定连接;所述的压装组件位于所述的盖的四周，与水池边缘固定连接，同时与所述的盖形成可拆卸式的固定连接。
进一步的，所述的盖为透明塑料膜。
进一步的，所述的滤框和滤网的数量一致，均不少于一个，均布在所述的盖上
进一步的，所述的滤网上设置有活性炭，均匀铺设在所述的滤网上。
进一步的，所述的压装组件包括压块、密封条、压紧螺栓和压板;所述的压块位于所述的水池边缘，与所述的水池固定连接;所述的密封条位于所述的压块内部，与所述的压块固定连接;所述的压紧螺栓穿过所述的压块，下端面抵触在所述的压板上;所述的压板位于所述的压块内，下表面与所述的盖相抵触，上表面与所述的压紧螺栓相抵触。
进一步的，所述的压块和压板的长度对于所述的盖的周边边长。
进一步的，所述的压紧螺栓的数量不少于一个，均匀分布在所述的压块上。
本实用新型的有益效果在于：本实用新型提供的一种便携式污水池盖，使用轻便的塑料膜作为水池盖，可以方便折叠使用，盖上的滤网增加活性炭可以吸收挥发出的有毒气体，同时四周采用压装工具将水池盖的气密性保证到最佳。
