申请日2016.12.20
公开(公告)日2017.09.22
IPC分类号B01D35/02
摘要
本实用新型公开了一种聚酯纤维滤网水处理设备，包括过滤管道，过滤管道的下部设有出水管道，出水管道的一端与过滤管道连接，出水管道的另一端设有出水壳，出水壳的外端连接有排水管，排水管的一端为自由端，排水管的另一端与出水壳连接，排水管上设有控制泵;过滤管道的端部内侧壁位置设有限位块，过滤管道内设有聚酯纤维滤网，聚酯纤维滤网设置在限位块的上方，聚酯纤维滤网的一侧之间设有扣架，扣架设置在限位块上。本实用新型通过聚酯纤维滤网可以方便对水流进行过滤处理，再通过出水管道、出水壳以及排水管使过滤处理后的水流排放。

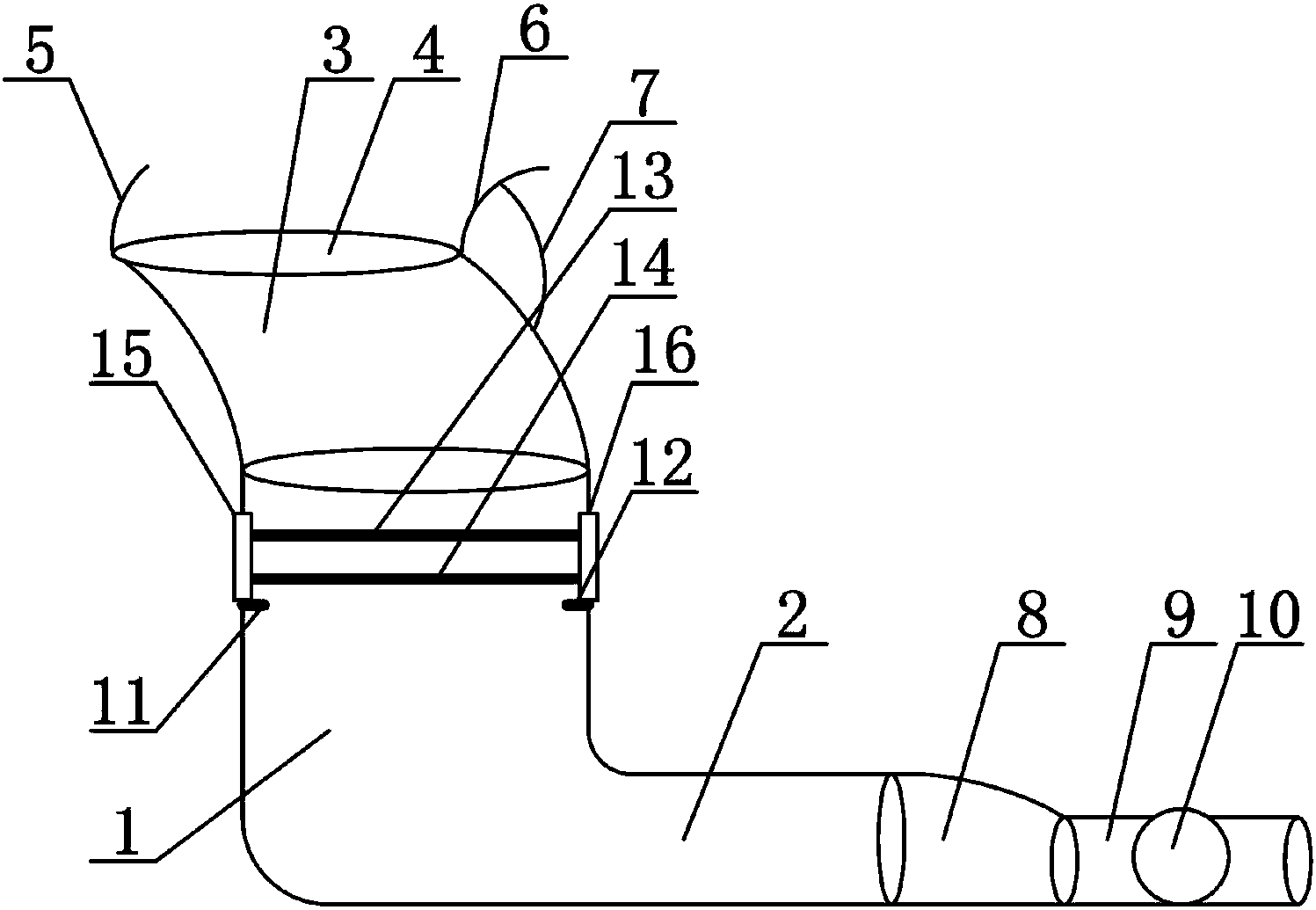

摘要附图
权利要求书
1.一种聚酯纤维滤网水处理设备，包括过滤管道，其特征在于：过滤管道呈竖直布置，过滤管道的下部设有出水管道，出水管道呈水平布置，出水管道的一端与过滤管道连接，出水管道的另一端设有出水壳，出水壳的外端连接有排水管，排水管的一端为自由端，排水管的另一端与出水壳连接，排水管上设有控制泵;过滤管道的端部一内侧壁位置设有第一限位块，过滤管道的端部另一内侧壁位置设有第二限位块，第二限位块与第一限位块对应;过滤管道内设有第一聚酯纤维滤网与第二聚酯纤维滤网，第一聚酯纤维滤网与第二聚酯纤维滤网为网状结构，第一聚酯纤维滤网与第二聚酯纤维滤网呈水平布置，第一聚酯纤维滤网与第二聚酯纤维滤网设置在第一限位块与第二限位块的上方，第一聚酯纤维滤网与第二聚酯纤维滤网的一侧之间设有第一扣架，第一扣架设置在第一限位块上，第一聚酯纤维滤网与第二聚酯纤维滤网的另一侧设有第二扣架，第二扣架设置在第二限位块上。
2.根据权利要求1所述的聚酯纤维滤网水处理设备，其特征在于：过滤管道的端部设有进液管道，进液管道的端部设有进液口。
3.根据权利要求1所述的聚酯纤维滤网水处理设备，其特征在于：进液管道的端部一侧设有限位片，进液管道的端部另一侧设有进液片。
4.根据权利要求3所述的聚酯纤维滤网水处理设备，其特征在于：进液片与进液管道的外侧壁之间设有支撑片。
5.根据权利要求1所述的聚酯纤维滤网水处理设备，其特征在于：过滤管道与出水管道为一体结构。
说明书
一种聚酯纤维滤网水处理设备
【技术领域】
本实用新型涉及一种处理设备，特别涉及一种聚酯纤维滤网水处理设备。
【背景技术】
任何物质都有自己固有的频率，水垢属于无机盐类，一般设备的外壳都是金属材料制作，水垢和金属材料的振荡频率不同。SLGP型电子水处理仪释放的高频振荡波对于附着在金属材料表面的水垢产生共振，即击碎剥离，由表及里，循环进行，从而达到除垢的效果。水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础。当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素。现有的水处理设备不方便对水流进行过滤处理，尤其是不具有聚酯纤维滤网结构。
【实用新型内容】
本实用新型的主要目的在于提供一种通过聚酯纤维滤网可以方便对水流进行过滤处理，再通过出水管道、出水壳以及排水管使过滤处理后的水流排放的聚酯纤维滤网水处理设备。
为实现上述目的，本实用新型采取的技术方案为：
一种聚酯纤维滤网水处理设备，包括过滤管道，过滤管道呈竖直布置，过滤管道的下部设有出水管道，出水管道呈水平布置，出水管道的一端与过滤管道连接，出水管道的另一端设有出水壳，出水壳的外端连接有排水管，排水管的一端为自由端，排水管的另一端与出水壳连接，排水管上设有控制泵;过滤管道的端部一内侧壁位置设有第一限位块，过滤管道的端部另一内侧壁位置设有第二限位块，第二限位块与第一限位块对应;过滤管道内设有第一聚酯纤维滤网与第二聚酯纤维滤网，第一聚酯纤维滤网与第二聚酯纤维滤网为网状结构，第一聚酯纤维滤网与第二聚酯纤维滤网呈水平布置，第一聚酯纤维滤网与第二聚酯纤维滤网设置在第一限位块与第二限位块的上方，第一聚酯纤维滤网与第二聚酯纤维滤网的一侧之间设有第一扣架，第一扣架设置在第一限位块上，第一聚酯纤维滤网与第二聚酯纤维滤网的另一侧设有第二扣架，第二扣架设置在第二限位块上。
进一步地，所述过滤管道的端部设有进液管道，进液管道的端部设有进液口。
进一步地，所述进液管道的端部一侧设有限位片，进液管道的端部另一侧设有进液片。
进一步地，所述进液片与进液管道的外侧壁之间设有支撑片。
进一步地，所述过滤管道与出水管道为一体结构。
与现有技术相比，本实用新型具有如下有益效果：通过第一限位块与第二限位块可以方便对第一扣架与第二扣架进行卡接，通过第一扣架与第二扣架可以方便对第一聚酯纤维滤网与第二聚酯纤维滤网的两侧进行卡接;通过过滤管道可以接收水流，通过第一聚酯纤维滤网与第二聚酯纤维滤网可以方便对水流进行过滤处理，再通过出水管道、出水壳以及排水管使过滤处理后的水流排放。
