申请日2016.12.20
公开(公告)日2017.07.14
IPC分类号F28D7/16; F28F9/12; C02F11/00
摘要
本实用新型公开了一种高粘度污泥换热器，包括换热器、第一封头和第二封头，所述换热器的侧面左端设有第一法兰，换热器的侧面左端上部设有水热污泥出口，水热污泥出口位于第一法兰的右侧，换热器的侧面右端设有第四法兰，换热器的侧面右端上部水热污泥进口，水热污泥进口位于第四法兰的左侧，换热器的侧面下部设有支座，换热器的左右两端之间设有换热管，所述第一封头的左端设有原料污泥进口，第一封头的右端设有第二法兰，所述第二封头的右端设有原料污泥出口，换热管在换热器的两端呈梅花形布置，换热面积较大，效率高;水热污泥的热量传递给水热系统进料的原料污泥，实现了能量的循环利用，降低水热系统原料蒸汽的消耗量。

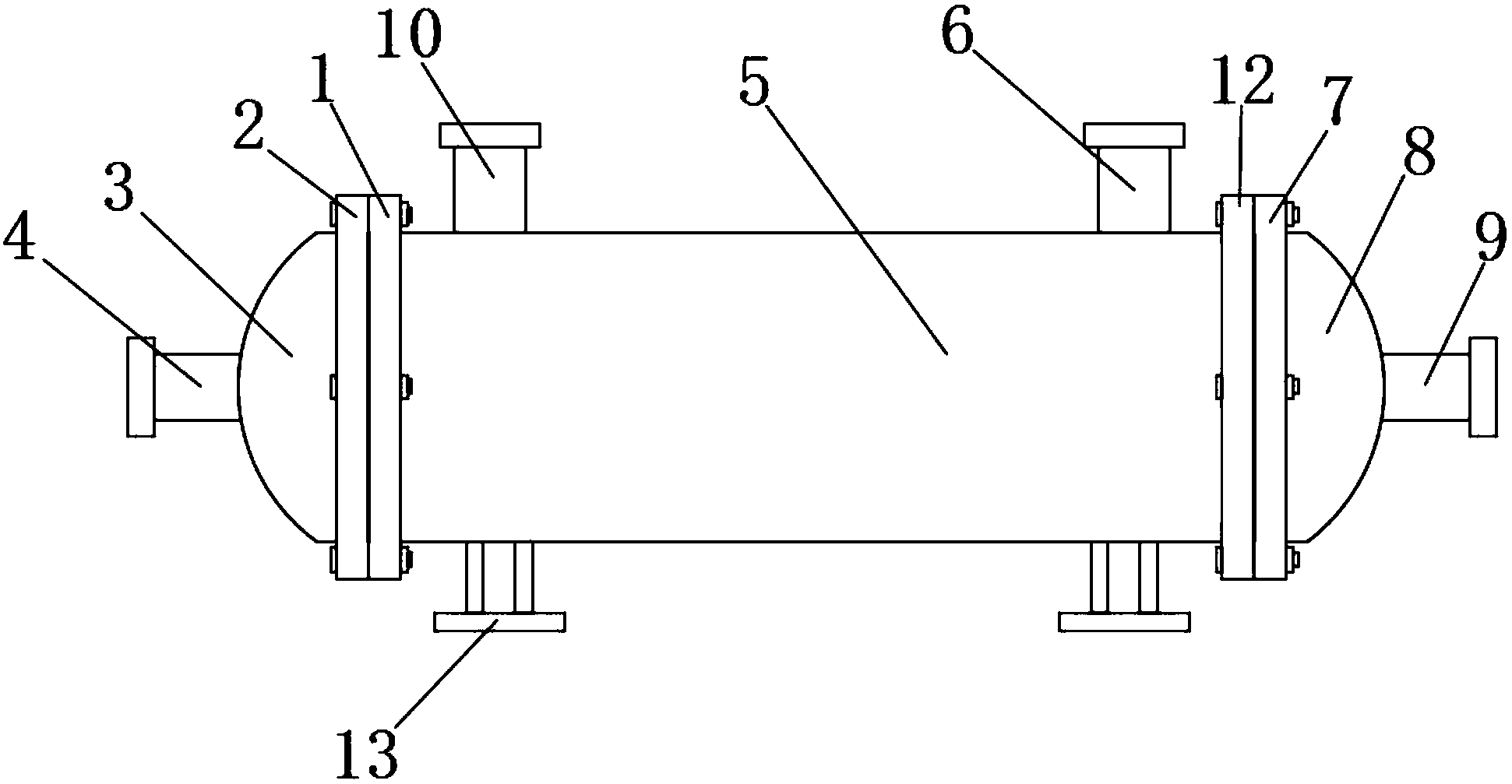

摘要附图
权利要求书
1.一种高粘度污泥换热器，包括换热器(5)、第一封头(3)和第二封头(8)，其特征在于：所述换热器(5)的侧面左端设有第一法兰(1)，换热器(5)的侧面左端上部设有水热污泥出口(10)，水热污泥出口(10)位于第一法兰(1)的右侧，换热器(5)的侧面右端设有第四法兰(12)，换热器(5)的侧面右端上部水热污泥进口(6)，水热污泥进口(6)位于第四法兰(12)的左侧，换热器(5)的侧面下部设有支座(13)，换热器(5)的左右两端之间设有换热管(11)，所述第一封头(3)的左端设有原料污泥进口(4)，第一封头(3)的右端设有第二法兰(2)，所述第二封头(8)的右端设有原料污泥出口(9)，第二封头(8)的左端设有第三法兰(7)，第一法兰(1)和第二法兰(2)通过螺栓连接，第三法兰(7)和第四法兰(12)通过螺栓连接，第一封头(3)内部和第二封头(8)的内部通过换热管(11)连通。
2.根据权利要求1所述的一种高粘度污泥换热器，其特征在于：所述换热管(11)为翅片管，所述换热器(5)、第一封头(3)和第二封头(8)的外侧面均设有保温层。
3.根据权利要求1所述的一种高粘度污泥换热器，其特征在于：所述第一法兰(1)和第二法兰(2)之间设有法兰垫，第三法兰(7)和第四法兰(12)之间设有法兰垫。
4.根据权利要求1所述的一种高粘度污泥换热器，其特征在于：所述支座(13)的数量为两个，且两个支座(13)在换热器(5)的侧面下端，且两个支座(13)分别与水热污泥出口(10)和水热污泥进口(6)的上下位置对应。
5.根据权利要求1或2所述的一种高粘度污泥换热器，其特征在于：所述换热管(11)的数量为十九个，且十九个换热管(11)在换热器(5)的两端呈梅花形分布。
说明书
一种高粘度污泥换热器
技术领域
本实用新型涉及换热器技术领域，具体为一种高粘度污泥换热器。
背景技术
城市污水厂的污泥是指处理污水所产生的固态、半固态及液态的废弃物，随着污水处理设施的普及、处理率的提高和处理程度的深化，污水厂的污泥产量也有较大的增长;污泥处理过程中水热工艺的出料是水热污泥，温度约80-90℃，后端接脱水或厌氧消化工序时，均需要冷却降温，中温厌氧的温度是35℃，压滤脱水的温度是55℃。在一般工艺设计中，采用套管换热器或螺旋板换热器，以循环冷却水为冷媒，将水热污泥直接强制冷却，能量未实现充分利用。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种高粘度污泥换热器，换热管在换热器的两端呈梅花形布置，换热面积较大，效率高，水热污泥的热量传递给水热系统进料的原料污泥，实现能量的闭环利用，降低水热系统原料蒸汽的消耗量，节省资源，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高粘度污泥换热器，包括换热器、第一封头和第二封头，所述换热器的侧面左端设有第一法兰，换热器的侧面左端上部设有水热污泥出口，水热污泥出口位于第一法兰的右侧，换热器的侧面右端设有第四法兰，换热器的侧面右端上部水热污泥进口，水热污泥进口位于第四法兰的左侧，换热器的侧面下部设有支座，换热器的左右两端之间设有换热管，所述第一封头的左端设有原料污泥进口，第一封头的右端设有第二法兰，所述第二封头的右端设有原料污泥出口，第二封头的左端设有第三法兰，第一法兰和第二法兰通过螺栓连接，第三法兰和第四法兰通过螺栓连接，第一封头内部和第二封头的内部通过换热管连通。
作为本实用新型的一种优选技术方案，所述换热管为翅片管，所述换热器、第一封头和第二封头的外侧面均设有保温层。
作为本实用新型的一种优选技术方案，所述第一法兰和第二法兰之间设有法兰垫，第三法兰和第四法兰之间设有法兰垫。
作为本实用新型的一种优选技术方案，所述支座的数量为两个，且两个支座在换热器的侧面下端，且两个支座分别与水热污泥出口和水热污泥进口的上下位置对应。
作为本实用新型的一种优选技术方案，所述换热管的数量为十九个，且十九个换热管在换热器的两端呈梅花形分布。
与现有技术相比，本实用新型的有益效果是：本高粘度污泥换热器，换热管在换热器的两端呈梅花形布置，换热面积较大，效率高;水热污泥的热量传递给水热系统进料的原料污泥，实现了能量的循环利用，降低水热系统原料蒸汽的消耗量
