申请日2016.12.20
公开(公告)日2017.07.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种车载式废水零排放处理系统，属于废水处理技术领域。该系统包括设置于货车上的装置外箱，所述装置外箱内设有调节池，原水经格栅和进水口进入调节池，所述调节池内设有搅拌器，调节池经供水泵连接水解池和接触氧化池，接触氧化池、沉淀池、消毒池和中间水池依次连接，所述中间水池经中间水泵连接过滤器，过滤器连接出水口。本实用新型的有益效果是：本系统搭载于货车上，机动性强，操作简单，使用方便，废水处理效果好、效率高。

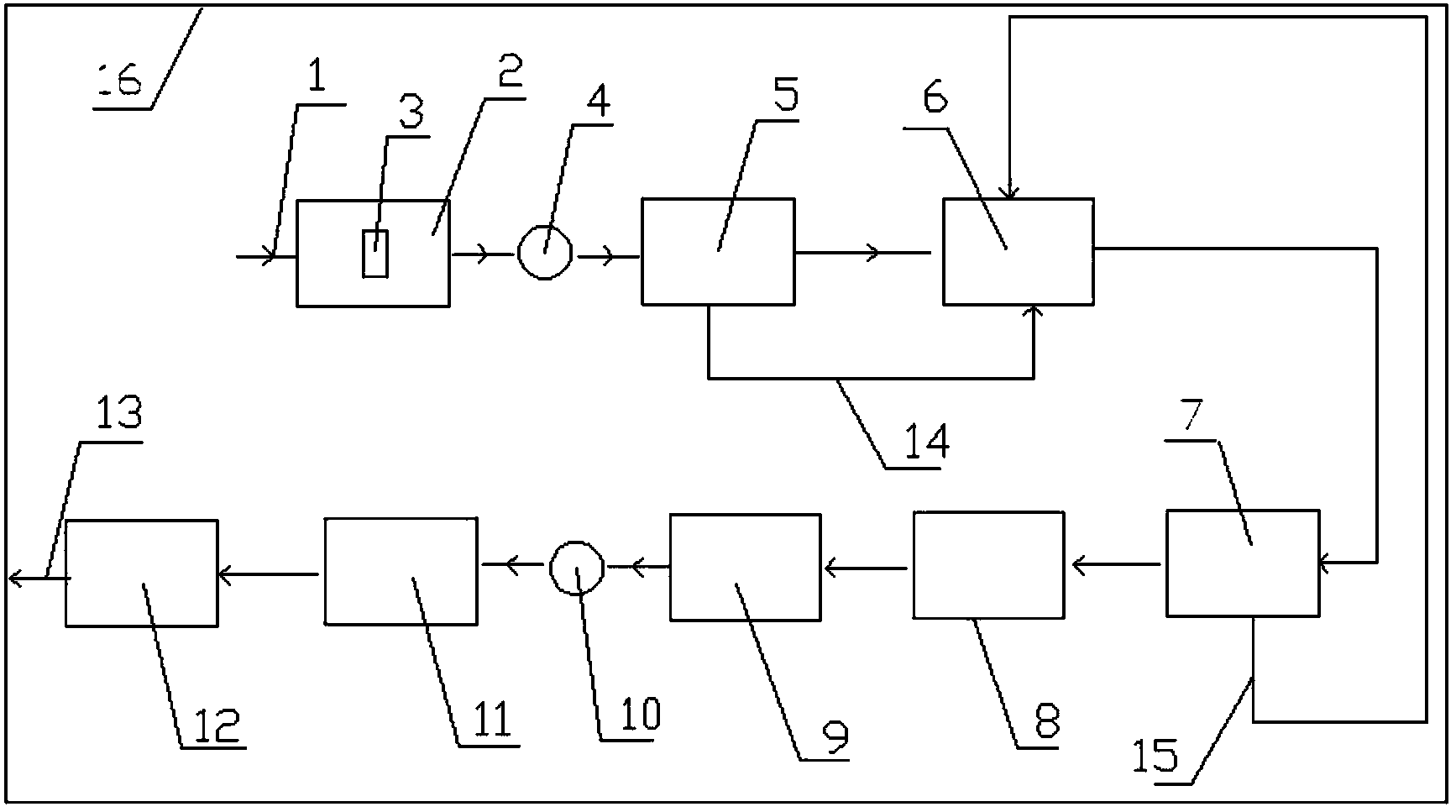

摘要附图
权利要求书
1.一种车载式废水零排放处理系统，其特征在于，包括设置于货车上的装置外箱(16)，所述装置外箱(16)内设有调节池(2)，原水经格栅和进水口(1)进入调节池(2)，所述调节池(2)内设有搅拌器(3)，调节池(2)经供水泵(4)连接水解池(5)和接触氧化池(6)，接触氧化池(6)、沉淀池(7)、消毒池(8)和中间水池(9)依次连接，所述中间水池(9)经中间水泵(10)连接过滤器，过滤器连接出水口(13)。
2.根据权利要求1所述的车载式废水零排放处理系统，其特征在于，所述过滤器包括依次连接的石英砂过滤器(11)和活性炭过滤器(12)。
3.根据权利要求1所述的车载式废水零排放处理系统，其特征在于，所述沉淀池(7)通过污泥回流管路(15)连接水解池(5)。
4.根据权利要求1所述的车载式废水零排放处理系统，其特征在于，所述水解池(5)通过内循环管路(14)连接接触氧化池(6)。
5.根据权利要求1所述的车载式废水零排放处理系统，其特征在于，所述消毒池(8)通以二氧化氯进行消毒。
6.根据权利要求1所述的车载式废水零排放处理系统，其特征在于，所述货车为箱式货车。
说明书
车载式废水零排放处理系统
技术领域
本实用新型涉及一种废水处理系统，属于废水处理技术领域。
背景技术
近年来，随着社会进步和人口的不断增加，人们在生产生活中对水的利用率越来越高，随之带来的后果是，废水也产生的越来越多，废水如不做处理放任自流，则会造成严重的环境污染，对废水进行处理势在必行。传统的废水处理系统设置在固定的污水处理厂，给废水快速高效处理带来极大的不便。
实用新型内容
为解决现有技术存在的缺陷，本实用新型的目的是提供一种结构简单，处理效果好，机动灵活的车载式废水零排放处理系统。
本实用新型的技术方案是：车载式废水零排放处理系统，包括设置于货车上的装置外箱，所述装置外箱内设有调节池，原水经格栅和进水口进入调节池，所述调节池内设有搅拌器，调节池经供水泵连接水解池和接触氧化池，接触氧化池、沉淀池、消毒池和中间水池依次连接，所述中间水池经中间水泵连接过滤器，过滤器连接出水口。
所述过滤器包括依次连接的石英砂过滤器和活性炭过滤器。
所述沉淀池通过污泥回流管路连接水解池。
所述水解池通过内循环管路连接接触氧化池。
所述消毒池通以二氧化氯进行消毒。
所述货车为箱式货车。
本实用新型的有益效果是：本系统搭载于货车上，机动性强，操作简单，使用方便，废水处理效果好、效率高。
