申请日2016.12.20
公开(公告)日2017.09.15
IPC分类号B01D21/24; B01D21/30
摘要
本实用新型公开了一种基于物联网技术的污水监测系统，包括设置于污水沉淀池底面上的沉淀板，沉淀板的上端面设置有一个凹腔，凹腔内通过一块以上平行设置的隔板将凹腔分割成一个以上的沉淀腔，每个沉淀腔内均设置有一根抽污管，抽污管的外侧连接污水泵接头，每个污水泵接头均连接一台外设的污水泵;沉淀腔的另外一端开口，每个沉淀腔一端均设置有一块盖板，沉淀板的外侧端设置有一底座，底座上安装有驱动电机，电机轴穿过整块沉淀板并穿过每块盖板中间设置的电机轴孔，驱动电机以及抽污泵均通过一主机控制，所述主机安装于沉淀池外侧。本实用新型结构简单，通过远程物联网控制污水沉淀池进行排污动作，通过盖板的密封，实现排水污泥排出，不影响沉淀后的污水，保证沉淀效率。

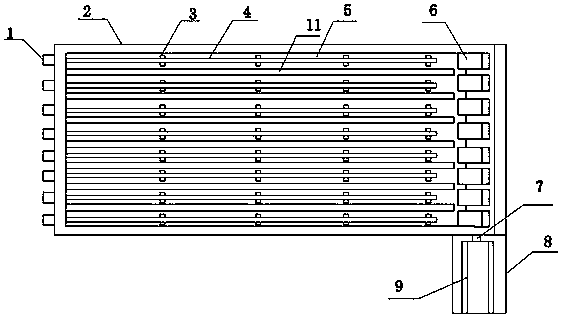

摘要附图
权利要求书
1.一种基于物联网技术的污水监测系统，其特征在于：包括设置于污水沉淀池底面上的沉淀板，沉淀板的上端面设置有一个凹腔，凹腔内通过一块以上平行设置的隔板将凹腔分割成一个以上的沉淀腔，每个沉淀腔内均设置有一根抽污管，抽污管的外侧连接污水泵接头，每个污水泵接头均连接一台外设的污水泵;
沉淀腔的另外一端开口，每个沉淀腔一端均设置有一块盖板，沉淀板的外侧端设置有一底座，底座上安装有驱动电机，电机轴穿过整块沉淀板并穿过每块盖板中间设置的电机轴孔，驱动电机以及抽污泵均通过一主机控制，所述主机安装于沉淀池外侧，主机通过通信线有线连接驱动电机以及抽污泵，所述主机通过有线或者无线方式与远程控制中心通信连接。
2.如权利要求1所述的基于物联网技术的污水监测系统，其特征在于：所述远程控制中心发送信号至主机内的信号接收器，信号接收器传输给主机的单片机，单片机通过执行电路控制抽污泵以及驱动电机工作。
3.如权利要求2所述的基于物联网技术的污水监测系统，其特征在于：所述单片机的型号为MCS-51，51系列的单片机。
4.如权利要求1所述的基于物联网技术的污水监测系统，其特征在于：所述电机轴以及盖板上的电机轴孔的截面均为方形状。
5.如权利要求1所述的基于物联网技术的污水监测系统，其特征在于：所述抽污管上设置有一个以上的抽污口。
6.如权利要求1所述的基于物联网技术的污水监测系统，其特征在于：所述盖板的宽度等于沉淀腔的宽度，盖板下压沉淀腔密封沉淀腔的上端面。
说明书
一种基于物联网技术的污水监测系统
技术领域
本实用新型涉及污水过滤领域，具体涉及一种基于物联网技术的污水监测系统。
背景技术
在污水过滤中，其中有个工序时污水的沉淀，沉淀放置于沉淀池中实现，沉淀后，沉淀池底面会积累厚厚的一层污泥，然后污水在排入下一工序进行过滤，但是如果污泥过厚不排出，那么在上层过滤后的污水在流动时会带动底部的污泥，使得水体再次出现浑浊。另外，现有技术中都是污水排光后再排出这些污泥，不能在污水还存在于污水池的时候进行排污操作。
发明内容
本实用新型所要解决的技术问题是提供一种通过远程物联网控制污水沉淀池进行排污动作，通过盖板的密封，实现排水污泥排出，不影响沉淀后的污水，保证沉淀效率的基于物联网技术的污水监测系统。
本实用新型是通过以下技术方案来实现的：一种基于物联网技术的污水监测系统，包括设置于污水沉淀池底面上的沉淀板，沉淀板的上端面设置有一个凹腔，凹腔内通过一块以上平行设置的隔板将凹腔分割成一个以上的沉淀腔，每个沉淀腔内均设置有一根抽污管，抽污管的外侧连接污水泵接头，每个污水泵接头均连接一台外设的污水泵;
沉淀腔的另外一端开口，每个沉淀腔一端均设置有一块盖板，沉淀板的外侧端设置有一底座，底座上安装有驱动电机，电机轴穿过整块沉淀板并穿过每块盖板中间设置的电机轴孔，驱动电机以及抽污泵均通过一主机控制，所述主机安装于沉淀池外侧，主机通过通信线有线连接驱动电机以及抽污泵，所述主机通过有线或者无线方式与远程控制中心通信连接。
作为优选的技术方案，所述远程控制中心发送信号至主机内的信号接收器，信号接收器传输给主机的单片机，单片机通过执行电路控制抽污泵以及驱动电机工作。
作为优选的技术方案，所述单片机的型号为MCS-51，51系列的单片机。
作为优选的技术方案，所述电机轴以及盖板上的电机轴孔的截面均为方形状。
作为优选的技术方案，所述抽污管上设置有一个以上的抽污口。
作为优选的技术方案，所述盖板的宽度等于沉淀腔的宽度，盖板下压沉淀腔密封沉淀腔的上端面。
本实用新型的有益效果是：本实用新型结构简单，通过远程物联网控制污水沉淀池进行排污动作，通过盖板的密封，实现排水污泥排出，不影响沉淀后的污水，保证沉淀效率。
