申请日2016.12.21
公开(公告)日2017.03.15
IPC分类号A47J31/44
摘要
本发明公开了一种咖啡废水水满检测装置，包括：触控芯片板、金属帽、安装支架、废水盒、弹簧，所述触控芯片板与安装支架相连接，所述安装支架上设置有安装孔，所述触控芯片板与金属帽之间通过弹簧连接，所述弹簧和金属买位于所述触控芯片板与安装支架之间的空隙内，所述弹簧与金属帽之间为可收缩连接，所述金属帽设置在安装孔内，所述废水盒通金属帽、弹簧与安装支架相连接，所述安装支架位于所述废水盒的侧面。通过上述方式，本发明提供的咖啡废水水满检测装置，利用弹簧将触摸芯片电路与金属帽连接，使金属帽有活动行程，可以保证废水盒与触控芯片接触更加稳定，保证检测的准确性。

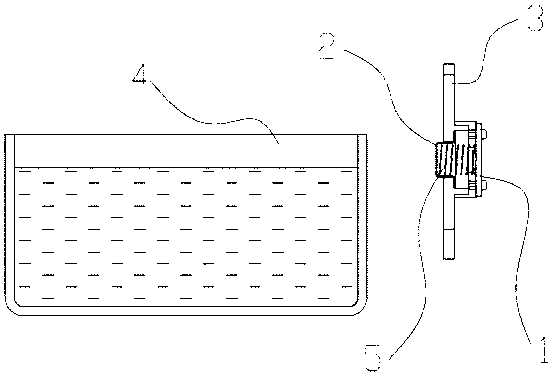

摘要附图
权利要求书
1.一种咖啡废水水满检测装置，其特征在于，包括：触控芯片板(1)、金属帽(2)、安装支架(3)、废水盒(4)和弹簧(5)，所述触控芯片板与安装支架相连接，所述安装支架上设置有安装孔(6)，所述触控芯片板与金属帽之间通过弹簧连接，所述弹簧和金属买位于所述触控芯片板与安装支架之间的空隙内，所述弹簧与金属帽之间为可收缩连接，所述金属帽设置在安装孔内，所述废水盒通金属帽、弹簧与安装支架相连接，所述安装支架位于所述废水盒的侧面。
2.根据权利要求1所述的咖啡废水水满检测装置，其特征在于，所述触控芯片板通过弹簧、金属帽与废水盒相连接。
3.根据权利要求1所述的咖啡废水水满检测装置，其特征在于，所述废水盒的形状为长方体。
4.根据权利要求1所述的咖啡废水水满检测装置，其特征在于，所述触控芯片板通过金属帽与安装支架相连接。
5.根据权利要求1所述的咖啡废水水满检测装置，其特征在于，所述安装支架部分位于所述废水盒侧面，另一半位于所述废水盒侧面上方。
6.根据权利要求1所述的咖啡废水水满检测装置，其特征在于，所述触控芯片板上设置有触控芯片(101)，所述触控芯片通过弹簧、金属帽与废水盒相接触。
说明书
一种咖啡废水水满检测装置
技术领域
本发明涉及一种咖啡机技术领域，特别是涉及咖啡废水水满检测装置。
背景技术
在咖啡机废水检测装置中，稳定性要求最高，如果检测失效，会导致废水从咖啡机内流出造成污染桌面和地毯，该装置采用触摸原理检测废水，靠弹簧金属帽活动行程来保证良好的接触，使废水检测稳定性更高。同时该装置废水盒不用安装其他部件，更易清理。
发明内容
本发明主要解决的技术问题是提供一种利用弹簧将触摸芯片电路与金属帽连接，使金属帽有活动行程，可以保证废水盒与触控芯片接触更加稳定，保证检测的准确性的咖啡废水水满检测装置。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种咖啡废水水满检测装置，包括：触控芯片板、金属帽、安装支架、废水盒、弹簧，所述触控芯片板与安装支架相连接，所述安装支架上设置有安装孔，所述触控芯片板与金属帽之间通过弹簧连接，所述弹簧和金属买位于所述触控芯片板与安装支架之间的空隙内，所述弹簧与金属帽之间为可收缩连接，所述金属帽设置在安装孔内，所述废水盒通金属帽、弹簧与安装支架相连接，所述安装支架位于所述废水盒的侧面。
在一个较佳实施例中，所述触控芯片板通过弹簧、金属帽与废水盒相连接。
在一个较佳实施例中，所述废水盒的形状为长方体。
在一个较佳实施例中，所述触控芯片板通过金属帽与安装支架相连接。
在一个较佳实施例中，所述安装支架部分位于所述废水盒侧面，另一半位于所述废水盒侧面上方。
在一个较佳实施例中，所述触控芯片板上设置有触控芯片，所述触控芯片通过弹簧、金属帽与废水盒相接触。
本发明的有益效果是：利用弹簧将触摸芯片电路与金属帽连接，使金属帽有活动行程，可以保证废水盒与触控芯片接触更加稳定，保证检测的准确性。
