申请日2016.07.07
公开(公告)日2017.01.18
IPC分类号C02F11/12
摘要
本实用新型提供了一种可均匀送料的污泥固液分离装置，包括分离罐、送料罐、集液槽和储料罐;所述分离罐内部设有压缩装置;所述压缩装置由第一电机和第一螺旋绞龙组成;分离罐顶部设置有送料罐;所述送料罐左端与分离罐连通，右端顶部设置有加料管，且送料罐内部设置有第二螺旋绞龙;分离罐底部设置有集液槽;集液槽下方设置有储料罐;所述储料罐内部设置有破碎装置和推料装置;所述破碎装置有破碎刀片、破碎转轴和第三电机组成;所述推料装置由推料板和液压装置组成;本实用新型通过第一电机带动第一螺旋绞龙旋转，压缩挡板挡住污泥下落，第一螺旋绞龙对污泥进行持续压缩，污泥中的污水经过过滤网的过滤从排液孔排出，实现污泥的固液分离。
权利要求书

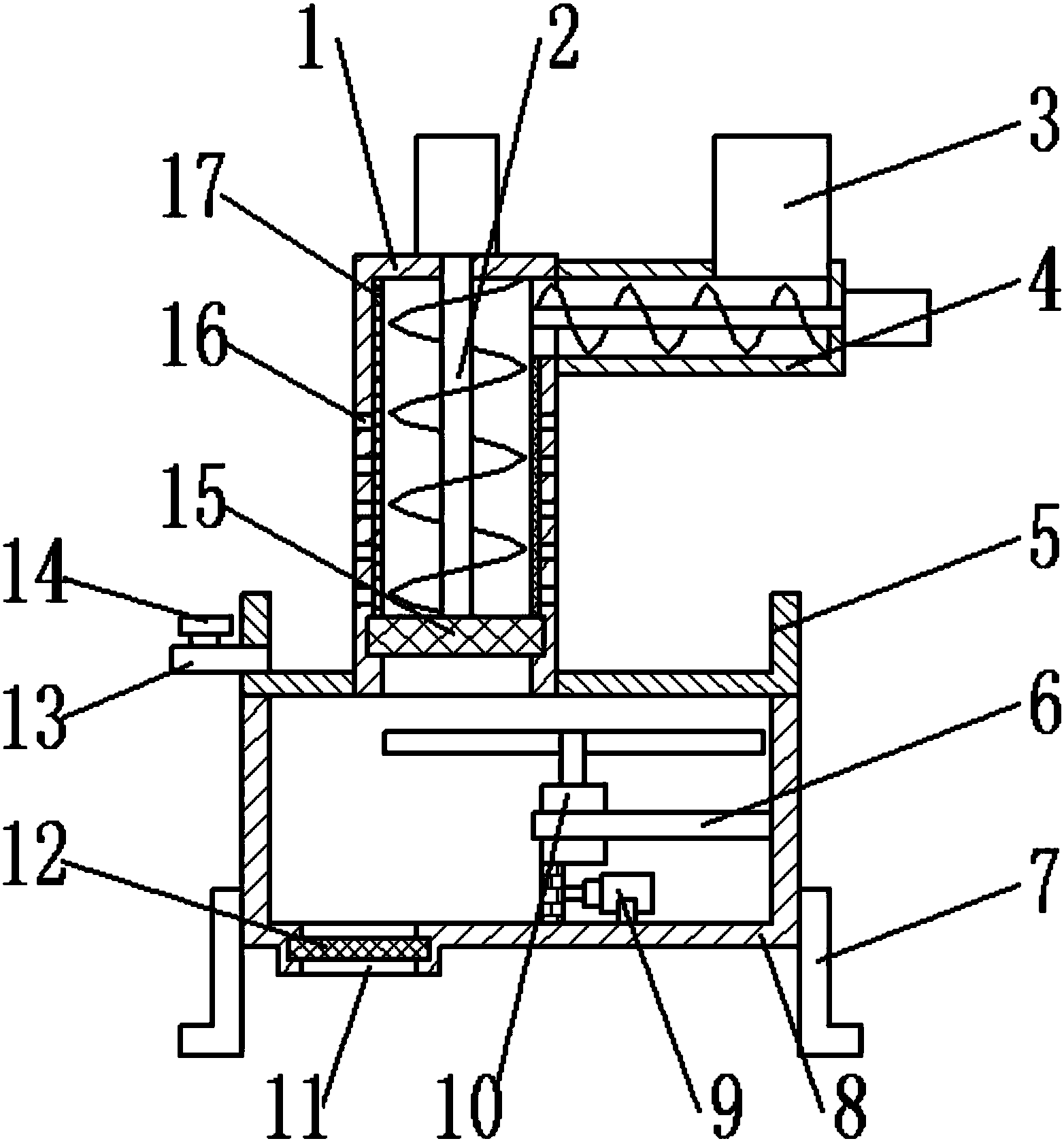

1.一种可均匀送料的污泥固液分离装置，包括分离罐(1)、送料罐(4)、集液槽(5)和储料罐(8);其特征在于，所述分离罐(1)设置成圆柱形，垂直设置，且分离罐(1)内部设有压缩装置(2);所述压缩装置(2)由第一电机(18)和第一螺旋绞龙(19)组成;所述第一电机(18)固定在分离罐(1)顶面，且第一电机(18)的主轴与第一螺旋绞龙(19)顶部固定连接;分离罐(1)内壁上设置有过滤网(17)，且过滤网(17)外侧设置有排液孔(16);分离罐(1)底部设置有压缩挡板(15);分离罐(1)顶部设置有送料罐(4);所述送料罐(4)水平设置，左端与分离罐(1)连通，右端顶部设置有加料管(3)，且送料罐(4)内部设置有第二螺旋绞龙(21);所述第二螺旋绞龙(21)与第二电机(20)的主轴固定连接;分离罐(1)底部设置有集液槽(5);所述集液槽(5)侧壁上设置有排液管(13);所述排液管(13)上设置有排液阀(14);集液槽(5)下方设置有储料罐(8);所述储料罐(8)内部设置有破碎装置(10)和推料装置(9);所述破碎装置(10)有破碎刀片(22)、破碎转轴(23)和第三电机(24)组成;所述破碎刀片(22)在破碎转轴(23)上设置有两片，且设置在同一条直线上;所述破碎转轴(23)与第三电机(24)的主轴固定连接;所述推料装置(9)由推料板(25)和液压装置(26)组成;所述推料板(25)与液压装置(26)固定连接;所述液压装置(26)固定在储料罐(8)底面;储料罐(8)底面设置有出料口(11);所述出料口(11)上设置有出料挡板(12)。
2.根据权利要求1所述的可均匀送料的污泥固液分离装置，其特征在于，所述第二电机(20)与送料罐(4)右端面固定连接。
3.根据权利要求1所述的可均匀送料的污泥固液分离装置，其特征在于，所述第三电机(24)通过固定杆(6)固定在储料罐(8)内部。
4.根据权利要求1所述的可均匀送料的污泥固液分离装置，其特征在于，所述储料罐(8)侧壁上设置有支架(7 )。
说明书
一种可均匀送料的污泥固液分离装置
技术领域
本实用新型涉及一种污泥固液分离设备，具体是一种可均匀送料的污泥固液分离装置。
背景技术
目前在污泥固液分离装置中常用到的为螺旋固液分离装置，这种装置在使用时利用螺旋推料器通过挤压的方式将污泥的固液和液体分离，这种设置在使用时存在一定的缺陷，主要表现在一次加入过量污泥时，固液分离质量变差;挤压出固体时由于在固体出料口没有打散装置，导致很容易使出料口堵塞，进而影响出料的速率，严重的甚至导致固定污泥完全不能挤出;分离出来的污水直接排放对环境造成破坏。
实用新型内容
本实用新型的目的在于提供一种可均匀送料的污泥固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可均匀送料的污泥固液分离装置，包括分离罐、送料罐、集液槽和储料罐;所述分离罐设置成圆柱形，垂直设置，且分离罐内部设有压缩装置;所述压缩装置由第一电机和第一螺旋绞龙组成;所述第一电机固定在分离罐顶面，且第一电机的主轴与第一螺旋绞龙顶部固定连接;分离罐内壁上设置有过滤网，且过滤网外侧设置有排液孔;分离罐底部设置有压缩挡板;分离罐顶部设置有送料罐;所述送料罐水平设置，左端与分离罐连通，右端顶部设置有加料管，且送料罐内部设置有第二螺旋绞龙;所述第二螺旋绞龙与第二电机的主轴固定连接;分离罐底部设置有集液槽;所述集液槽侧壁上设置有排液管;所述排液管上设置有排液阀;集液槽下方设置有储料罐;所述储料罐内部设置有破碎装置和推料装置;所述破碎装置有破碎刀片、破碎转轴和第三电机组成;所述破碎刀片在破碎转轴上设置有两片，且设置在同一条直线上;所述破碎转轴与第三电机的主轴固定连接;所述推料装置由推料板和液压装置组成;所述推料板与液压装置固定连接;所述液压装置固定在储料罐底面;储料罐底面设置有出料口;所述出料口上设置有出料挡板。
作为本实用新型进一步的方案：所述第二电机与送料罐右端面固定连接。
作为本实用新型进一步的方案：所述第三电机通过固定杆固定在储料罐内部。
作为本实用新型再进一步的方案：所述储料罐侧壁上设置有支架。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过第一电机带动第一螺旋绞龙旋转，压缩挡板挡住污泥下落，第一螺旋绞龙对污泥进行持续压缩，污泥中的污水经过过滤网的过滤从排液孔排出，实现污泥的固液分离;通过第二电机带动第二螺旋绞龙旋转，将污泥均匀的添加到分离罐中，可有效防止一次加入过量污泥导致分离效果变差;集液槽用于收集压缩分离出来的液体，防止直接排放污染环境;破碎装置的设置，用于对压缩后的固体污泥进行破碎处理，防止固体污泥结块，堵塞出料口;通过液压装置的伸缩，推料板可将污泥完全推出储料罐，便于完全出料。
