申请日2016.07.07
公开(公告)日2017.01.18
IPC分类号E03B1/04; A01G25/02
摘要
一种高层楼宇废水回收再利用系统，包括雨水回收部分、生活废水回收部分和绿化喷淋装置，雨水回收部分中的雨水通过管道汇入生活废水回收部分中，生活废水回收部分与绿化喷淋装置相连。本实用新型能够有效的将高层楼宇顶楼的雨水和楼宇中用户的生活废水收集起来，并且将其再处理，使其达到绿化浇灌用水的标准，进一步增加了绿化浇灌用水的来源，也能一定程度上减少了原绿化浇灌用水量，减少能源消耗，废水回收再利用，环保高效。
权利要求书
1.一种高层楼宇废水回收再利用系统，其特征在于：包括雨水回收部分、生活废水回收部分和绿化喷淋装置，雨水回收部分中的雨水通过管道汇入生活废水回收部分中，生活废水回收部分与绿化喷淋装置相连;
所述雨水回收部分包括一级过滤器和PH调节器;所述一级过滤器的进水口通过管道连接高层楼宇楼顶的落水管口;所述一级过滤器的出水口通过管道连接至PH调节器的进水口;
所述生活废水回收部分包括初水收集池、多级过滤栅、生物过滤器、储罐;所述初水过滤池的进水口分别连接高层楼宇的生活废水出水口和雨水回收部分中的PH调节器的出水口;所述初水收集池的出水口通过管道依次连接多级过滤栅、生物过滤器、储罐;所述储罐通过设置有高压水泵的管道与绿化喷淋装置相连。
2.根据权利要求1所述的一种高层楼宇废水回收再利用系统，其特征在于：所述一级过滤器内设置有微孔过滤膜。
3.根据权利要求2所述的一种高层楼宇废水回收再利用系统，其特征在于：所述微孔过滤膜的孔径为0.1~0.3μm。
4.根据权利要求1所述的一种高层楼宇废水回收再利用系统，其特征在于：所述生物过滤器内设置有多层生物吸附层。
5.根据权利要求4所述的一种高层楼宇废水回收再利用系统，其特征在于：所述生物吸附层内填充有生物吸附介质。
说明书
一种高层楼宇废水回收再利用系统
技术领域
本实用新型涉及节能环保、降低资源损耗技术领域，具体涉及一种高层楼宇废水回收再利用系统。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的。而这些生活废水在一定意义上来说也是一种水资源，在水资源短缺的西北地区，这些被废弃的水资源也需要被充分利用起来。
而一般雨水、雪水在楼顶聚集后，最后会通过落水管流入到市政排水管道中，对于这一部分水资源，我们也需要充分利用起来。
我们可以将这部分雨水和生活废水回收，并进行再处理，使其达到绿化浇灌用水要求，这样在一定程度上就减少了绿化浇灌水的用量。
发明内容
有鉴于此，本实用新型的目的是为了解决上述技术问题，提供一种高层楼宇废水回收再利用系统。
为达到上述目的，本实用新型采用的技术方案是：

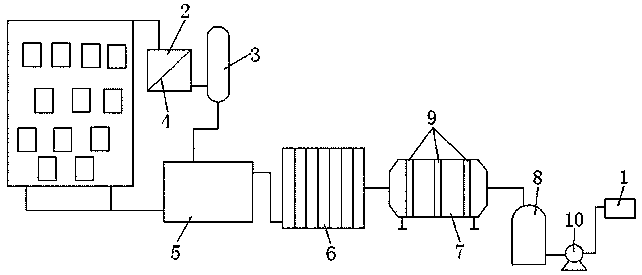

一种高层楼宇废水回收再利用系统，包括雨水回收部分、生活废水回收部分和绿化喷淋装置，雨水回收部分中的雨水通过管道汇入生活废水回收部分中，生活废水回收部分与绿化喷淋装置相连;所述雨水回收部分包括一级过滤器和PH调节器;所述一级过滤器的进水口通过管道连接高层楼宇楼顶的落水管口;所述一级过滤器的出水口通过管道连接至PH调节器的进水口;所述生活废水回收部分包括初水收集池、多级过滤栅、生物过滤器、储罐;所述初水过滤池的进水口分别连接高层楼宇的生活废水出水口和雨水回收部分中的PH调节器的出水口;所述初水收集池的出水口通过管道依次连接多级过滤栅、生物过滤器、储罐;所述储罐通过设置有高压水泵的管道与绿化喷淋装置相连。
所述一级过滤器内设置有微孔过滤膜。
所述微孔过滤膜的孔径为0.1~0.3μm。
所述生物过滤器内设置有多层生物吸附层。
所述生物吸附层内填充有生物吸附介质。
与现有技术相比，本实用新型提供的一种高层楼宇废水回收再利用系统，能够有效的将高层楼宇顶楼的雨水和楼宇中用户的生活废水收集起来，并且将其再处理，使其达到绿化浇灌用水的标准，进一步增加了绿化浇灌用水的来源，也能一定程度上减少了原绿化浇灌用水量，减少能源消耗，废水回收再利用，环保高效。
