申请日2016.07.07
公开(公告)日2017.01.18
IPC分类号G05B19/05
摘要
本实用新型属于水处理工程自动控制化领域，具体涉及一种污水厂远程监控管理系统。公开了一种基于3G/4G网络的污水厂远程监控管理系统，包括现场设备、移动设备及远程监控中心，现场设备包括工控机、若干个PLC及远程控制终端，PLC与污水处理设备电气连接，工控机、PLC及远程控制终端之间通过工业以太网或串行口互相连接，远程控制终端通过3G/4G移动通讯网络连接移动设备，远程控制终端通过互联网与远程监控中心连接实用新型通过远程通信模块定期自动给管理者手机、电脑发送信息报表，实现了水厂管理操作平台无人值守，有利于节约运营、维护管理成本。
权利要求书
1.基于网络和控制技术相结合的污水厂远程监控管理系统，其特征在于：包括现场设备、移动设备及远程监控中心，现场设备包括工控机、若干个PLC及远程控制终端， PLC与污水处理设备电气连接，工控机、PLC及远程控制终端之间通过工业以太网或串行口互相连接，远程控制终端通过3G/4G移动通讯网络连接移动设备，远程控制终端通过互联网与远程监控中心连接;所述移动设备接收远程控制终端发出的信息，所述远程监控中心实时显示现场设备的运行状态，并通过远程控制终端向PLC下载或上传程序，PLC用来控制污水处理设备的运行。
2.根据权利要求1所述的基于网络和控制技术相结合的污水厂远程监控管理系统，其特征在于：所述远程控制终端内设置有SIM卡。
3.根据权利要求1所述的基于网络和控制技术相结合的污水厂远程监控管理系统，其特征在于：所述移动设备接收远程控制终端发出的信息报表，信息报表内容包括现场设备故障信息、现场设备运行报表及3G/4G流量值。
说明书
基于网络和控制技术相结合的污水厂远程监控管理系统
技术领域
本实用新型属于水处理工程自动控制化领域，具体涉及一种污水厂远程监控管理系统。
背景技术
随着工农业的发展，城市生活用水和工业用水量增大，污水排放量也相应增大，对污水的治理，是不可或缺的一项重要工作。城镇污水处理厂运行效率和管理水平的高低，直接关系到周边居民的生活环境。现阶段位于偏远地区的小型污水厂大多存在技术管理人才缺乏、污水厂设备监管不到位的问题。
发明内容
为解决现有技术存在的问题，本实用提出一种基于3G/4G网络的污水厂远程监控管理系统，实现了污水处理设备的远程监控及维护,有利于节约污水厂的运营、维护成本。

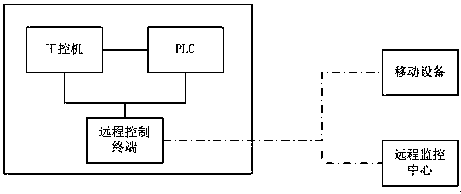

为实现上述目的，本实用新型采用的技术方案为：基于网络和控制技术相结合的污水厂远程监控管理系统，包括现场设备、移动设备及远程监控中心，现场设备包括工控机、若干个PLC及远程控制终端， PLC与污水处理设备电气连接，工控机、PLC及远程控制终端之间通过工业以太网或串行口互相连接，远程控制终端通过3G/4G移动通讯网络连接移动设备，远程控制终端通过互联网与远程监控中心连接;所述移动设备接收远程控制终端发出的信息，所述远程监控中心实时显示现场设备的运行状态，并通过远程控制终端向PLC下载或上传程序，PLC用来控制污水处理设备的运行。
所述远程控制终端内设置有SIM卡。
所述移动设备接收远程控制终端发出的信息报表，信息报表内容包括现场设备故障信息、现场设备运行报表及3G/4G流量值。
本实用新型通过对污水厂的设备进行在线监控数据分析，可以自动发现问题，并实时修正、调整水处理工艺方法，确保了出水水质的完整达标，本实用新型通过远程控制终端定期自动给管理者手机、电脑发送信息报表，实现了水厂管理操作平台无需专人值守，给污水厂的运营、维护管理节约大量的经济成本，本实用新型尤其适用于解决偏远地区小型污水厂技术管理人才贫乏、监管不到位的问题。
