申请日2016.07.07
公开(公告)日2016.12.21
IPC分类号C02F1/52; C02F103/30
摘要
本实用新型涉及一种处理池，尤其涉及一种双搅拌污水处理池，用于污水处理。包括处理箱，所述的处理箱中设有搅拌组件，所述的处理箱的底部设有清污组件，所述的处理箱的上部中设有操作组件，所述的处理箱下端的外壁设有污水出口。一种双搅拌污水处理池结构紧凑，运行成本低，处理效果好。
权利要求书

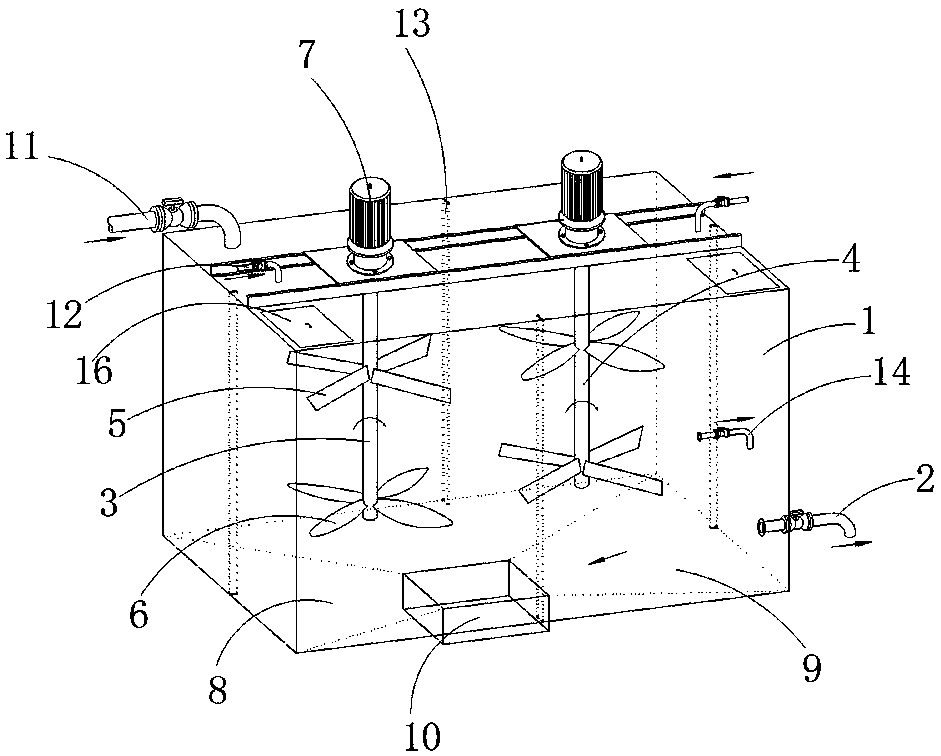

1.一种双搅拌污水处理池，其特征在于：包括处理箱(1)，所述的处理箱(1)中设有搅拌组件，所述的处理箱(1)的底部设有清污组件，所述的处理箱(1)的上部中设有操作组件，所述的处理箱(1)下端的外壁设有污水出口(2);
所述的搅拌组件包括左搅拌轴(3)和右搅拌轴(4)，所述的左搅拌轴(3)的上端与右搅拌轴(4)的下端分别设有推进式叶轮(5)，所述的左搅拌轴(3)的下端与右搅拌轴(4)的上端分别设有浆式叶轮(6)，所述的左搅拌轴(3)和右搅拌轴(4)分别通过减速电机组件(7)转动，所述的左搅拌轴(3)与右搅拌轴(4)呈间隔状分布;
所述的清污组件包括左清污斜台(8)和右清污斜台(9)，所述的左清污斜台(8)的高度从左至右逐渐缩小，所述的右清污斜台(9)的高度从右至左逐渐缩小，所述的左清污斜台(8)与右清污斜台(9)间设有清污井(10);
所述的操作组件包括污水入口(11)和加药口(12)，所述的污水入口(11)伸至处理箱(1)中，所述的加药口(12)分别设在处理箱(1)上部的两端;
所述的处理箱(1)的内壁设有若干紊流板(13)。
2.根据权利要求1所述的一种双搅拌污水处理池，其特征在于：所述的左清污斜台(8)与右清污斜台(9)的倾斜角度分别为3-8度，所述的处理箱(1)的下端设有取样口(14)。
3.根据权利要求1或2所述的一种双搅拌污水处理池，其特征在于：所述的处理箱(1)的左上端与右上端分别设有检修口(15)。
说明书
一种双搅拌污水处理池
技术领域
本实用新型涉及一种处理池，尤其涉及一种双搅拌污水处理池，用于污水处理。
背景技术
现有技术中的污水处理能力相对较弱，效率低下，无法满足需求，同时能源消耗严重。
中国专利201210396692.7，公开一种污水处理池，包括除杂室、净化室以及储水室三个腔室，除杂室一侧设置与污水管道连通的进水口，另一侧设置与净化室连通的通口，便于除杂后的污水进入净化室，除杂室的上部还设置一个除杂格栅，格栅上设置滤网，除杂室的下部设置倾斜台，便于杂质滑入倾斜台下部杂质收集口;净化室上部设置若干旋转喷头，用于净化处理药剂的均匀喷洒，其下部设置一个凹槽，凹槽上设置细网过滤网，进一步净化杂质;净化室以及储水室之间设置分隔板，分隔板上设置若干出水通口，出水通口上还包括挡板;储水室，设置出水口。此结构的处理效果不理想。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑度高，深度处理印染行业等工业污泥沥滤液或脱水滤液废水，提高污水处理能力的一种双搅拌污水处理池。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种双搅拌污水处理池，包括处理箱，所述的处理箱中设有搅拌组件，所述的处理箱的底部设有清污组件，所述的处理箱的上部中设有操作组件，所述的处理箱下端的外壁设有污水出口;
所述的搅拌组件包括左搅拌轴和右搅拌轴，所述的左搅拌轴的上端与右搅拌轴的下端分别设有推进式叶轮，所述的左搅拌轴的下端与右搅拌轴的上端分别设有浆式叶轮，所述的左搅拌轴和右搅拌轴分别通过减速电机组件转动，所述的左搅拌轴与右搅拌轴呈间隔状分布;
所述的清污组件包括左清污斜台和右清污斜台，所述的左清污斜台的高度从左至右逐渐缩小，所述的右清污斜台的高度从右至左逐渐缩小，所述的左清污斜台与右清污斜台间设有清污井;
所述的操作组件包括污水入口和加药口，所述的污水入口伸至处理箱中，所述的加药口分别设在处理箱上部的两端;
所述的处理箱的内壁设有若干紊流板。
作为优选，所述的左清污斜台与右清污斜台的倾斜角度分别为3-8度，所述的处理箱的下端设有取样口。
作为优选，所述的处理箱的左上端与右上端分别设有检修口。
污水自污水入口流入污水处理池。污水池上部设两个加药口，药剂在搅拌桨的搅拌下与污水混合。搅拌桨采用双组搅拌桨，左侧搅拌桨组为上层推进式叶轮和下层桨式叶轮组成，右侧搅拌桨组为上层桨式叶轮和下层推进式叶轮组成。搅拌桨通过减速机与电机连接。为减少池内污水的切向流，提高混合效果，池内四周侧壁设紊流板。污水池右侧污水出口附近设取样口，便于对处理后的污水水质进行取样分析。污水池底部设置成3-8o坡度，底部中间位置设有清污井，用于固体沉淀物的收集与清污。污水池上部设有两个检修口，便于检修人员进入池内进行日常检修、维护作业。
因此，本实用新型的一种双搅拌污水处理池，结构紧凑，运行成本低，处理效果好。
